En éste post, vamos a ayudarte, para que puedas evitar problemas durante la instalación de una chimenea o estufa de leña, también para que aproveches al máximo todas sus opciones, y en definitiva, le saques mayor partido.
Si quieres coger ideas sobre algunas decoraciones diferentes e innovadoras, quizás te apetezca leer éste post 15 hogares-chimeneas con estilo.
Espero que éste post te resulte interesante y completo, aunque estoy abierta a cualquier sugerencia, consulta, duda, etc…; y ya sin más dilación, entramos de lleno en los pasos a seguir:
1/ Es muy importante, a la hora de ubicar la Chimenea, pensar que cuanto más recto esté nuestro tubo de salida de humos, menos problemas nos pueden surgir, a la hora de que revoque el humo, la recomendación de los principales fabricantes es de admitir como mucho un codo de 45º, durante mi experiencia profesional, sé de bastantes casos que con más de un codo o incluso con codos de 90º grados, no han dado problemas de revoque, pero es un riesgo bastante importante, pues en el revoque influyen otras muchas cuestiones, y nunca se sabe; lo que sí esta claro es que vale la pena, seguir correctamente todas las indicaciones, pues que una chimenea dé humo es un gran problema; algunas veces como es el caso del tubo, la solución antes de ejecutarla es sencilla, pero después es muy aparatosa y costosa.
2/ También hay que tener en cuenta para la instalación de una chimenea o estufa de leña, que cuando el tubo sale por nuestro tejado o azotea, tiene que sobresalir más, que la parte más alta de nuestro tejado, aproximadamente unos 50 o 60 cm más.
3/ Se aconseja respetar una distancia de unos 8 metros entre la salida del tubo y cualquier volumen exterior (árboles, casas o cualquier otro obstáculo), para evitar que al salir el humo, tropiece con ese obstáculo y al volver hacia atrás, como el efecto de un chupón, baje por el tubo de nuevo y nos produzca humo en la habitación.
4/ El tamaño de la habitación Sí importa, la chimenea para poder hacer bien, la combustión, necesita de oxígeno, si la habitación donde vamos a colocar nuestra chimenea es muy pequeña, tendremos que dejar una entrada de aire exterior, de forma que nunca nos quedemos con poco oxígeno, pues de otra forma, también nos daría humo nuestra chimenea.
5/ El conducto de salida, se recomienda que sea redondo, con el fin de mantener la dinámica de comportamiento de los humos y gases (espiral), además facilita la limpieza del mismo.
6/ El tipo de tubo (material) que se recomienda, es de acero inoxidable, porque como su propio nombre indica no se oxidan, es importante, pues otros materiales acaban por oxidarse, ya que en muchas ocasiones al llover entra agua en el conducto, aparte también por la propia condensación que se produce en el tubo; también se deforma menos, al alcanzar las altísimas temperaturas que llega a soportar, y evita que muchos de los residuos de hollín se adhieran en sus paredes, evitando que por acumulación salgan ardiendo.
7/ Los tubos deben instalarse desde la misma salida del hogar hasta su salida del tejado, teniendo en cuenta que la salida del hogar y los tubos, deben tener el mismo diámetro, es decir, si tengo un hogar con salida de 200, el tubo que pongamos tiene que ser de 200, no se recomiendan poner ampliaciones o reducciones, las unas porque provocan la condensación y la otra porque puede dar problemas de revoque, al igual que comenté antes, en mi experiencia he visto casos que se han tenido que poner ampliaciones y reducciones, y es muchísimo más peligroso las reducciones que las ampliaciones, pero como siempre a ser posible, las evitamos.
8/ Por lo comentado antes, ni que decir tiene que no se debe utilizar un conducto de humos como conducto de evacuación general de otras salidas, deben ser independientes.
9/ Los fabricantes recomiendan una longitud mínima de recorrido del tubo que debe ser al menos de 4 m.
10/ Con respecto a las salidas de humo, existen varios tipos, cada una tiene sus ventajas e inconvenientes, intentaré comentar las más utilizadas:
- Sombrerete fijo (metálico, hormigón o de obra), la ventaja es estética principalmente, inconvenientes, todo lo demás, al ser fijo, suele tener más problemas con el revoque, también cuando llueve, entra más agua en el conducto.
- Sombrerete Giratorio (metálico), la ventaja es su forma, tiene forma de veleta, por lo tanto gira, y evita que entre aire o agua, de esa forma evitamos el revoque, y la humedad en el conducto, inconvenientes, el principal suele ser estético, es bastante aparatoso (parece el casco de un romano), también requiere mantenimiento pues hay que engrasarlo cada cierto tiempo, y los días que hay bastante viento, hace ruido.
- Sombrerete Extractor (metálico), su ventaja es uno de sus inconvenientes, al ser extractor, está todo el tiempo aumentando el tiraje de la chimenea, con lo multiplica su consumo, otro inconveniente, es que la grasilla que tiene para que pueda girar, se va obstruyendo con el hollín, empieza a encontrar atranques, y emitir bastante ruido cuando va girando, al final termina por no girar, es por lo que tiene bastante mantenimiento, pues hay que limpiarlo y volver aplicar la grasa para que siga girando.
- Sombrerete Anti-Revoco (metálico), su ventaja principal, es que como su propio nombre indica, evita que revoque el humo, tiene un sistema que evita que se introduzca el agua, y no gira, con lo cual no tiene mantenimiento, inconvenientes, quizá desde el punto de vista estético.
11/ Entre tubo y tubo, se recomienda la utilización de un tipo de masilla específica, llamada masilla refractaria, ésta masilla evita que al dilatarse los tubos, puedan quedar resquicios, por dónde se pueda salir el humo.
Para sellar y evitar así la entrada de agua, donde sale el tubo al exterior, tenemos que utilizar en primera instancia una silicona ácida para Altas temperaturas, yo os recomiendo Sella Ceys (Marca Ceys) que resiste hasta 300º C, y una vez seca, aplicamos MS-Tech Multiusos (Marca Ceys), para evitar que el agua provoque filtraciones.
12/ El aislante, es un tema muy a tener en cuenta, por descontado, el aislante que se utilice tiene que ser ignífugo, es decir que proteja contra el fuego (y por supuesto que no haya peligro de que salga ardiendo); el aislante tiene que recubrir las zonas de la parte posterior de la chimenea, la campana, el revestimiento, y por supuesto la madera si llevara, de forma y manera, que no se pegue al interior metálico, ni a los tubos, pues si esto se produjera, se crearían malos olores.
La cámara de aire que dejemos entre el interior (chimenea metálica) y la pared, ha de ser suficiente, para evitar posibles roturas o deterioros en los revestimientos, o incluso en el propio insert (chimenea metálica), y a la vez conseguir la necesaria circulación de aires para obtener la convección natural.

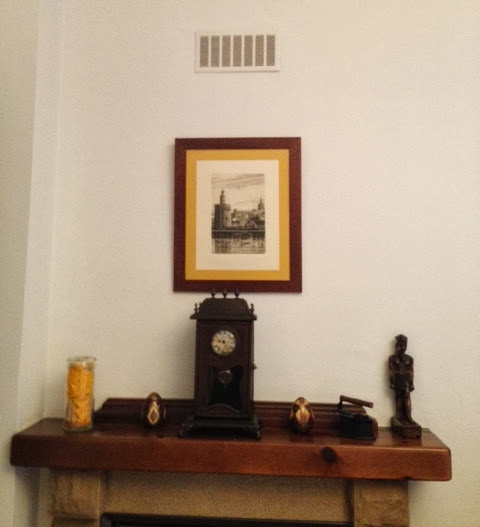

13/ En el revestimiento ha de existir una pequeña entrada de aire hacia la parte interna de la chimenea para que por convección, el aire frío que entra de la estancia, haga ascender el aire caliente del interior de la cámara de aire.

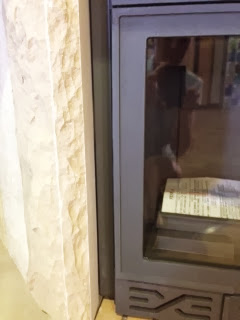

14/ Un truco imprescindible, durante la instalación de una chimenea o estufa de leña, es colocar rejillas de ventilación en la parte superior de la campana, de ésta forma y aprovechando lo anterior (punto 13), conseguimos recuperar el aire caliente que se perdería en el exterior, para nuestra estancia, se puede hacer lo mismo, si la parte posterior de vuestra chimenea pega con otra habitación de vuestra casa, y además, también en las plantas de la parte superior, es un truquillo sencillo, fácil y muy recomendable.
15/ Para pegar las piezas de nuestro revestimiento, no olvides utilizar un cemento cola que sea flexible, para evitar que con los cambios de temperatura nuestro revestimiento se parta, también ten en cuenta que si el material que vas a pegar (mármol, piedra, ladrillo…) es poroso, tienes que escoger un cemento cola que además de ser flexible sea blanco, para evitar que se señalen los puntos de cemento, y tratar previamente la piedra/ladrillos, al primer encendido con algún producto tapa-poros, para que no se nos manche y luego no tengamos posibilidad de limpiarlo, por supuesto ese producto tapa-poros habrá que aplicarlo al principio de cada temporada como mantenimiento.
16/ Antes de cada temporada, es necesario, proceder a la limpieza del tubo para eliminar los restos de hollín que se hayan podido acumular en el conducto de salida, para poder evitar que puedan salir ardiendo.
El método tradicional se compone de una soga de la cual va sujeta una pesa, recubierta por un saco. Con movimientos ascendentes y descendentes, el saco va rascando las paredes del conducto hasta liberarlo del hollín.
Hoy en día también existe otro sistema para no tener que limpiarlo por el sistema tradicional, siempre y cuando se lleve a cabo tal y como viene en las instrucciones, es un producto que se llama deshollín, se vende en envases de 1 kg, a la vista son como unos granillos, que hay que arrojar cuando el fuego esté fuerte, la cantidad, y frecuencia, dependerá del uso de la chimenea, no os preocupéis, es muy fácil y la proporción viene detallada en el envase.
Para el cristal de la chimenea, olvídate no se pueden usar los limpia-cristales normales, ya que no consiguen acabar con todos los restos y es muy difícil la limpieza con ellos; se recomienda utilizar sólo productos recomendados para ello, como Limglass, son fáciles de usar, rápidos y cómodos; en el caso concreto de éste producto, es simplemente pulverizar sobre el cristal, dejar que vaya descendiendo la espuma por el cristal, y luego simplemente retirar la suciedad, siempre con balletas, paños, o papel, para que no dañe, ni arañe nuestro cristal, (yo utilizo papel absorbente de cocina).
17/ Por último, ten en cuenta que aunque todos los pasos anteriores son importantes, no lo es menos el escoger una buena chimenea, que cumpla todos nuestros requisitos, en cuando a diseño, prestaciones, garantías, calidad del material y componentes, etc…
Hay que tener mucho cuidado con los hogares metálicos chinos, pues normalmente, no pasan ningún tipo de control, ni tienen ningún tipo de certificaciones, no así como los hogares metálicos españoles o europeos que, pasan estrictos controles.
Yo os puedo recomendar con todas las garantías, las chimeneas y estufas de un fabricante español, que destaca por su continua innovación, calidad, política medioambiental, diseño, y su buena relación calidad-precio, también hacen trabajos a medida y por encargo, os dejo un enlace para que podáis ver su enorme catálogo de productos Chimeneas.
Pues nada, hasta aquí un larguísimo artículo, que pretende ser una guía para evitar problemas, pero también para buscar, dónde puede estar el problema de mi chimenea, que no funciona adecuadamente,
Nos vemos en el próximo post.
Si te ha gustado por favor comparte ésta entrada en las redes sociales ¡Mil Gracias!
No te pierdas nada, Suscríbete al Blog Tendencias & Decoración por e-mail
Comentarios en el blog
Comenta con Google +
Comenta desde Facebook
Enhorabuena por vuestro blog y mucha suerte en vuestra nueva aventura.
Ante todo buen dia, me parecio muy util. y hasta en algunos casos me dio otras ideas o me cambio algunos conceptos.
Pero ahora te explico mi problema , estoy colocando una chimenea a leña, en el interior y estoy en un primer piso, con la salida no tengo problema, la unica inquietud que tengo; es la medida del tubo(diametro)que le corresponde para un tiraje de entre 8 a 11 metros( esto desde la propia chimena hasta el sombrero y teniendo un codo de 45 a 4 metros aproximadamente).
Desde ya muchas gracias por tu respuesta.
Buenos Días,nos alegramos que le haya sido de utilidad nuestro post, y queremos agradecerle que nos siga en la web, y le emplazamos a que lo siga haciendo, pues en breve incluiremos nuevos post.
Vamos a intentar ayudarle, el diámetro del tubo nos viene dado por la medida de la salida de la chimenea si es metálica, (no por poner un diámetro superior o inferior nos ayuda en el tiraje, sino más bien al contrario); para el caso de chimeneas de obra, definir el diámetro es mucho más complejo, puesto que va a depender de las dimensiones de nuestro hogar, y éste a su vez nos viene dado, por una serie de variables, como por ejemplo, el tamaño de la habitación, las entradas de aire a la habitación, etc…
Esperamos haberle ayudado, pero si no es así, puede ponerse en contacto con nosotros nuevamente, y intentaremos darle respuesta a sus inquietudes, Gracias nuevamente.
Gracias por toda esta informacion!!!
A nosotros nos entra agua por la chimenea. Hemos agrandado y cambiado de altura el sombrerete pero no logramos solucionar el problema. En Uruguay hay mucho viento del S.E. cuando llueve…y vivimos en campo abierto.
Tu hablas de un Sombrerete Anti-Revoco (metálico) pero no logro encontrar una imagen para ver el modelo.
Agradezco todos los consejos que nos puedas brindar!!!
Desde ya, muchas gracias:
Gaby
Gaby Buenos Días, he incluído en la entrada fotos tanto del sombrerete extractor, como del sombrerete antirevoco.
Gracias por seguirnos, y le emplazo para que también lo haga en FACEBOOK, TUENTI, TWITER, YOU TUBE
Sencillo, conciso y esclarecedor. Para una persona como yo, ignorante de éstos temas, ha sido estupendo. Enhorabuena. Antonio.
Gracias Antonio, esa era la idea, nos sentimos muy felices de haberle podido ayudar, y le invito a que nos siga en la red
Gracias por toda la informacion, pero aun tengo una duda.Tengo que poner un tubo exterior de 7 metros y unos me dicen que ponga uno de doble capa inox. y otros me dicen que ponga tubo normal inox. Espero que me saqueis de duda. Gracias
La necesidad de poner un tubo exterior doble o no, va a depender de a que temperaturas exteriores se va a enfrentar, para temperaturas medias, no es necesario el ponerlo con doble capa, sin embargo, para temperaturas más extremas, es conveniente, pues si el tubo está muy frío, es más dificil, que el tiraje funcione bien, y nos puede dar problemas de revoque. La doble capa nos sirve de aislante, y el tubo no se enfría tanto, con lo cual, el humo asciende con mayor facilidad. Esperamos haber solucionado su duda, y le emplazo a que nos sigua en la red, Gracias
Hola, ante todo felicidades por la pagina, me esta siendo de gran ayuda…tengo una duda, espero que me podais ayudar, el tubo de acero inoxidable tiene que ser aislado o vale normal?? Es que la diferencia entre uno y otro es de 60 euros por metro…por cierto, voy a poner un tubo de un metro, luego codo de 45º para sacarlo fuera de casa y luego otro tubo de 4 metros, esta bien asi?? Un saludo y muchas gracias.
En el comentario anterior, te contesto lo de los tubos, y con respecto a la longitud que me indicas y los codos, en principio estaría bien, siempre y cuando sigas las instrucciones que te damos en el post. Gracias por seguirnos en la red.
Buenas tardes y muchas gracias por vuestra repuesta…pondre tubos normales y si veo que no tiran pues los cambiare por aislados. Cuanto tengo que esperar desde que monto los tubos y la chimenea para poder encenderla??? un saludo y gracias.
En cuanto considere que los materiales de agarre (cemento para el revestimiento, y masilla para la unión de los tubos), estén completamente secos, y eso dependerá del clima exterior, es decir en climas cálidos y secos un par de días como mucho, en climas húmedos o fríos, necesitará más tiempo, Gracias por seguirnos en la red
Hola que tal? magnifica explicacion teneis de montaje, la voy a seguir al pie de la letra, pero una duda, el primer o primeros tramos los tubos tienen que ser ignifugos? yo habia pensado poner dos de esos negros y luego en acero inoxidable el resto, pero no se si son ignifugos o no? gracias y un saludo.
Le recomiendo que ponga los dos primeros tubos de acero inoxidable, porque son los que van a tener que soportar temperaturas más altas; los tubos lacados negros son galvanizados (chapa), con lo cual se deforman más, con la calor. Arder sólo arde el hollín que queda dentro de los tubos, pudiendo provocar que haya una explosión, por eso se recomienda la limpieza, al menos una vez al año, espero haberle resuelto su duda y Gracias por seguirnos en la red.
Hola amigos, tengo una chimenea francesa es decir abierta hecha toda entera de piedra excepto el interior con refractario. Tiene unas medidas de aproximadamente un metro de ancho x 75 de alto y otros 80 de profundidad con la pared posterior con plano inclinado a mitad de paño y camara de humos piramidal. El tiro es exterior con 2 codos de 45 para sacarlo al exterior y una altura de 5 metros aproximadamente. Lo que me sucede es que después de llevar un buen rato encendida comienza a dar humo muy sutilmente con lo cual pense que le haria falta alguna rejilla al exterior con un tubo de 90 ya que cuando tenia alguna ventana abierta o puerta al exterior o incluso la de abajo de la cochera no daba humo o cuando encendemos la campana de la cocina también provoca el revoque. Todo ello después de un buen rato encendida. El tubo del tiro es de 200.
El fuego esta sobre un fuerte emparrillado alzado unos 8 centímetros del suelo sobre un cajón metálico con 2 ranuras para entrada de aire.
Despues de poner la rejilla al exterior a penas la he encendido por miedo a que apestara los muebles nuevos del salon con el humo.
Otra cosa que no he comentado es que no tengo regulador del tiro. Es necesario para controlar la aspiracion de aire del interior de la casa o no tiene nada que ver? Cuando esta encendida el fuego da la sensacion de arder muy vivo o rapido y no relajadamente. Sera por no tener regulador de tiro? Quizas con el no entre en depresión de aire la casa y no requiera tanto aire del interior? La aspiracion al exterior sera suficiente con este simple tubo de 90 o tengo que poner alguno mas?
Muchas gracias ante todo
Buenos Días, según su explicación, yo veo dos problemas, el principal que motiva que le dé humo es que su chimenea es bastante grande, con lo cual requiere de mucho aire renovado, es decir de mucho oxígeno, para poder hacer bien la combustión, y el segundo problema es que su tiro funciona muy bien, como usted, no tiene puesto regulador de tiro, para poder cerrarlo un poco, el fuego está muy fuerte todo el tiempo, necesitando como le digo, mucho aire para poder realizar la combustión, de ahí que al principio de tenerla encendida no le dé humo porque al principio dispone de mucho oxígeno, conforme lo va agotando, empiezan los problemas. La solución pasa por resolver los dos problemas en la medida de lo posible, 1/Poner rejillas al exterior, para aumentar la entrada de aire renovado 2/poner algún sistema para regular el tiro, para en ciertos momentos poder dejar que el fuego no esté tan vivo, y no consuma tanto oxígeno.
Verá que con estas dos cosillas su problema se soluciona.
Gracias por seguirnos en la red.
Hola, voy a instalar una estufa de leña en mi casa, el mod es una Hergom, franklim 82 (de 2ª mano) y he comprado ya los tubos, que son de acero inoxidable galvanizado y de 200 mm.
El montaje será: salida recta de 1 metro, codo de 45, otro metro, otro codo de 45, y 4 metros rectos mas para arriba. Al final sombrerete anti-revoco ( como el de la foto).
Los 3 primeros metros, aparte de galvanizados, estan pintados con pint anticalórica. Los 3 siguientes que son de un solo tubo, no. ¿Espero que no se salte?
Para las juntas tenía pensado usar la cinta adhesiva de aluminio (por dentro,por estética) y tornillos autoroscables (de los que se utilizan en las carp de aluminio). Quedará bien sellado? Porque no tenia intención de usar ningun tipo de masilla.. ¿Y usar la cinbta por dentro, no pasa nada, no? He pensado que así, aparte de sellar, también hace que entren mas justos los tubos entre sí..
También quería preguntar que los tubos pasan for un “falso techo” (atraviesa una boardilla que no se usa), que está hecha de madera y cañizo.. Uso pues, la lana de roca o cerámica, para aislar esa parte de contacto, no?
Y por último ya, queria preguntar también referente a la junta de la chimenea con la primera pieza de los tubos, como podría sujetarla? ya que lo de los tornillos de aluminio con el hierro fundido como que no va a servir.. Había pensado en algun tipo de brida ajustable o algo así..
Muchisimas grácias de antemano.. Genial haber llegao hasta uds; A partir de ahora les sigo la pista de cerca!
Un saludo,
E.Duran
PD: La estufa, me la trajeron despiezada y la montamos nosotros.. Creo que no falta ninguna pieza, xD, pero, hay algun truco para asegurar que no haya escape entre las piezas?
me entra aire frió por las rejillas de ventilación que tengo en la planta segunda y por lo tanto no aprovecho el calor que desprende la chimenea, sino todo lo contrario que enfría mas que calienta. ¿Cuál es el motivo? Gracias de antemano.
Lo único que se me ocurre como explicación lógica, para que no pueda aprovechar el calor que desprende la tubería a través de las rejillas, es que posiblemente entre el tubo y la pared exista una cierta distancia, y además de eso, que exista mucha circulación de aire, desde la planta inferior hasta la terminación de la campana, de esa forma, se crea un tiraje muy rápido, entre el tubo y la pared, de forma y manera que el aire frío que entra desde la parte baja, ascienda rápidamente llevándose con él al exterior el aire caliente, solución, intentar reducir ese tiraje, cerrar al máximo la zona de salida en la parte superior, y cerrar algún punto de entrada de aire en la planta baja, de esa forma el aire circulará a menos velocidad, haciendo que la calor emitido por el tubo pueda irradiarse a través de las rejillas de la planta segunda, Gracias por seguirnos en la red
Sr. Durán vamos por partes, los tres primeros tubos debería de ponerlos de Acero Inoxidable, puesto que son los que van a soportar las mayores temperaturas, no tiene sentido que los ponga lacados en negro, pues los lacados en negro le van a dar el mismo resultado que los galvanizados normales, y los lacados negros son más caros.
Para sellar los tubos, no le recomiendo la cinta adhesiva, ni los tornillos que usted dice, lo más barato, sencillo, fácil y seguro es usar la masilla refractaria, no se complique, todo lo demás puede fallar.
La lana de roca nos sirve para evitar que el calor le llegue a alguna zona colindante al tubo o chimenea, que la pueda dañar, si es en la parte superior después de casi 6 metros, quizás no le haga falta ponerla, pero no obstante eso tendrá que valorarlo usted en la obra.
El truco sería que probara a encenderla en un lugar que no tuviera problema con el humo, y de esa forma puede comprobar que la chimenea haga bien la combustión, pero también le recomendaría, que pidiera en la casa Hergom, un plano dónde le indique todas las piezas que forman parte de su chimenea, y así usted podría comprobar si la tiene completa o le falta cualquier pieza, Gracias por seguirnos en la red
Buenos días: me he comprado una casina que tiene 7 salidas de tubos de ventilación de la vivienda, 4 de la cocina y tres de los baños, el problema es que por su forma-tubo por encima de chimenea de ladrillo y con unos orificios enfrentados que cuando hace aire, que es mucho, hace un ruido espantoso. ¿que puedo colocar para no tener el viento dentro de casa? GRACIAS
hola, lo primero agradeceros la página y además preguntaros si seria factible colocar una estufa de leña a cuatro -o mas metros- del tubo de la salida, antigua ( 40 años), de cocina de leña. Lo que pretendo es poner la estufa en el cuarto de estar en vez de en la cocina.Gracias de antemano y un saludo
gracias por la respuesta creo que estás en lo cierto probaré a hacer eso y ya comentaré
Nieves, Buenos Días, no sé como es una casina, me puede enviar fotos, m.carmen@grupoapacar.com, para poder ayudarla con su consulta, Gracias
No existe ningún problema por que sean cuatro o más tubos, lo que sí es importante que siga con las instrucciones que están en el post, con respecto a por ejemplo codos, salida al exterior, localización de la salida, etc…, Gracias por seguirnos en la red
Hola, muy interesante y práctico su blog, he encontrado algunas respuestas que andaba buscando.. pondré una estufa de leña en el salón, con los tubos en vertical, sin ningún codo, no obstante me surge una duda, ¿cómo sellar el techo para que no entre agua? ¿qué materiales debo utilizar? muchas gracias de antemano por ofrecernos respuestas.
Me ha parecido muy interesante su pregunta y como realmente no le resolvía esa cuestión en mi post, ahora he incluído la solución a su pregunta; lo tiene en el punto 11, Gracias por seguirnos en la red
hola me llamo fernando y tengo en el comedor un insertable modelo canada el cual lleva en su parte trasera un regulador de doble combustion. me lo han encastrado en el muro de carga de la casa y me an sacado el tiro por la calle y luego lo han forrado de ladrillo y aislado en su interior con fibra.
el problema que tengo es que cuando lleva un tiempo encendido y con el comedor ya caliente empieza a revocar el humo al interior del comedor.
he obserbado que si abro la puerta de la calle deja de hechar humo y vuelve a funcionar bien.
¿ mi pregunta es si le puede faltar tiro ya que no tengo los 4 metros que comentais o si puede tambien influirme el que este insertable tenga la regulacion de doble combution en la parte trasera y el aislante junto con el cerramiento del tiro y no le deje oxijenarse por esta zona al no tener ninguna rejilla de ventilacion en el exterior?
Buenos Días, Sr. Fernando según su explicación, yo veo dos problemas, pero parece ser por lo que me cuenta que no sería problema de falta de tiro; Sí, uno de los problemas es la doble combustión, pues hace que requiera de mucho aire renovado, es decir de mucho oxígeno, para poder hacer bien la combustión, y el segundo problema es que al no tener puesta ninguna rejilla de ventilación al exterior, el oxígeno de su salón es insuficiente para lo que su insertable necesita, de ahí que al principio de tenerla encendida no le dé humo porque al principio dispone de mucho oxígeno, conforme lo va agotando, empiezan los problemas. La solución pasa por resolver los dos problemas en la medida de lo posible; 1/Poniendo rejillas al exterior, para aumentar la entrada de aire renovado. 2/Intentar de algún modo, regular el tiraje de la chimenea, para que no esté todo el tiempo tan fuerte, para evitar que consuma tanto oxígeno. Verá que con estas dos cosas su problema se soluciona.
Gracias por seguirnos en la red.
buenas tardes he leido su respuesta a mi problema con el insertable modelo canada y le agradezco mucho su contestacion pero me ha quedado una pequeña duda y es: que si yo abro un orificio que comunique la calle con la parte trasera inferior de mi inser donde se encuentra situada la regulacion de doble combustion poniendo este en contacto directo con la calle podre consegir que llege mas oxigeno desde la calle al interior del inser y consegir asi mas oxigeno para la combustion y de esta manera poder evitar poner una rejilla de ventilacion en el comedor.
tambien me queda la duda de como tendria que ser el orificio de grande si fuera viable.
y si no me influira a la hora de la regulacion del tiro primario o la regulacion de la valvula corta tiro puesto que el insertable al estar encastrado en la pared del comedor y estar aislado de la calle no recibiria oxigeno de este orificio.
La rejilla, debería ponerse para que entre oxígeno al salón, que es de dónde lo toma el insertable, es por lo que cuando usted abre la puerta del salón desaparece el revoque de humo; con respecto al tamaño, normalmente es suficiente con el tamaño de una rejilla, de 20×20 o 15×30; pero depende de lo fuerte que sea la combustión, y de las dimensiones de su salón, si es más pequeño tendrá que poner más entradas de aire, pero yo le recomiendo que pruebe, con una sóla, pues lo más común es que con eso sea suficiente, Gracias por seguirnos en la red
hola chicos, tengo un problema. Me he comprado una casa y quiero poner una chimena en el salon. 1- Al parecer, donde la quiero poner no se puede porque tendría que atravesar una viga principal.2-Hemos pensado hacer el tiro aprovechando la salida de gases de la casa, pero ésta lleva en su interior un tubo de PVC incrustado, además necesitaríamos dos codos de 45 grados. ¿Es posible utilizar ese tiro de gases como chimenea? ¿ Se pueden poner dos codos de 45 grados?.
Buenas Tardes.
Me ecnató los consejos vuestros y recomendé la pagina a unos amigos con problemas que pudieron solucionar gracias a vosotros.
Pero mi problema sigue.
Mi chimenea tiene 2 inviernos y no la enciendo porque mi salon me huele a leña.Cumple todos los consejos vuestros. Pero mi casa sigue con holor.He probado leña de pino,encina,olivo y el resultado es el mismo.
La chimenea es cerrada ( con cristal) con opcion de poder abrir.
No veo humo en la sala o por lo menos que yo pueda apreciar.El recorrido del tubo desde el hogar es de 6 mts, hasta la salida.
No sé más que decir.
Gracias por vuestra ayuda…
Hola,
me acaban de instalar una estufa Hergom 380 con tubos vistos que atraviesan 3 plantas y sale al tejado,y dos codos de 45, los han sellado con una masilla especial, todo esto lo hemos comprado en Leroy, el problema es que rezuma un liquido negro y pestilente, al principio pensé que era la masilla pero es mucha cantidad, podría ser condensación? y como lo soluciono? poniendo en el exterior un doble tubo aislado?….socorro…si me podeís ayudar me corre prisa….gracias
Buenos Días, no te recomiendo que utilices la salida de gases de la casa, para el tiro de la chimenea y mucho menos si por él pasa un tubo PVC, ten en cuenta que el tubo de la chimenea alcanza altísimas temperaturas, y cada cosa es para cada cosa. Para pasar la viga principal, puedes ayudarte de 2 codos de 45º. Te va a dar mejor resultado utilizar los dos codos y hacerle una salida independiente a la chimenea, que utilizar la salida de gases de tu casa, Gracias por seguirnos en la red
Vamos a ver, creo que el problema puede ser alguno de los siguientes que le expongo a continuación:
1/Algunas veces en la instalación, se recubre el tubo de la chimenea de aislante, pero no se le deja suficiente espacio entre el aislante y el tubo, pues hay que tener en cuenta que el tubo con el calor se dilata y aumenta de tamaño, pudiendo quedar pegado al aislante, cuando ésto ocurre, aparece en la habitación un olor bastante fuerte, y a veces también se ve como un pequeño humillo, si es esto, la solución es bastante costosa, pues hay que separar suficientemente el aislante del tubo.
2/Que aunque usted no lo vea, realmente exista un pequeño revoque del humo, en este caso hay que revisar todos los posibles aspectos que lo podrían provocar; insuficiente aire renovado en nuestro salón (se comprobaría abriendo la puerta del salón en el momento que empecemos a oler), si el olor desaparece, ya sabemos que es eso; en la salida comprobar, que no hay obstáculos, que puedan hacer que nuestro humo se revoque, (observados la salida, con la chimenea encendida, en varios días, pues el viento no siempre viene en la misma dirección);que los tubos que den al exterior no estén muy fríos, pues si están muy fríos hacen que el humo se condense, y puede revocarnos el humo; (entiendo como usted me dice que la instalación efectuada es totalmente correcta)
3/Que por el tipo de tubos, tenga mucho hollín dentro de los tubos, entonces la solución es facilísima, pasa por limpiar los tubos según el punto 16 de este post
Seguro que es alguna de estas tres cosas, pruebe primero las más fáciles, y me comenta, Gracias por seguirnos en la red
Buenos días, efectivamente es lo que usted dice, condensación, el humo asciende a mucha temperatura; los tubos que usted tiene colocados en la parte superior están muy fríos, con lo que el gas se nos convierte en líquido, y efectivamente ese líquido es negro y huele un poco mal, la solución también es la que usted propone, colocamos tubos calorifugados, es decir, con aislante, para evitar que la temperatura de esos tubos sea baja, de esa manera evitamos la condensación del humo, y se acaba el problema, Gracias por seguirnos en la red
Hola, tengo un problema con un insertable puesto en el salón. El problema es que de vez en cuando sale humo de la chimenea por el suelo de la habitación superior, hay como un revoque de humo pero no al salón. Hablando con el instalador tras leer su post,me dijo que no había colocado sombrete porque no lo necesito y que el tubo va recto con un solo codo de 45, todo sellado con masilla refractaria. Quiero llevar el calor a la planta superior abriendo una rejilla, pero me da miedo que revoque el humo ahora por esa rejilla. Mi pregunta es si es posible sellar la distancia entre el tubo y el resto de la cámara con algún material, aprovechando que hago el agujero para la rejilla nueva y así si hubiese un revoque de humo, toparía con que eso está cerrado o sellado de alguna forma y no saldría el humo.
Muchas gracias.
Buenos Días, no le aconsejo que ponga la rejilla, hasta que no haya solucionado el problema de revoque que tiene, que no le da en el salón, porque encuentra un punto para salir antes de llegar al salón; no hay nada que podamos cerrar de forma que usted al poner la rejilla, estemos 100% seguros de que no le entrará humo, el tema es que tenemos que averiguar que motiva que tenga usted humo en su planta superior, una vez que lo sepamos, hay que solucionarlo, y luego tranquilamente usted puede poner la rejilla, pero no antes, porque seguramente el problema se agravará, Gracias por seguirnos en la red
Buenos dias. Mi chimenea es rústica, de ladrillo, y resulta que se me han caido algunos ladrillos (supongo que son refractarios) y al final he acabado quitandolos todos, pues estaban despegados (parece ser que me los pusieron con pegoland).Me han dicho que primeramente dé una capa de 1cm de cemento refractario, deje secar y luego peque los ladrillos con cemento-cola especial.
¿qué opinais? ¿que opinais?, ¿se pueden pegar directamente los ladrillos con el cemento refractario, sin necesidad de usar el cemento-cola?
gracias
enorabuena por ela blog, resulta que tengo en el salon de mi casa un cassete hergon c10 y no tira bien vivo en la planta baja de un bloque de 3 pisos mas trastero y resulta que desde la chimenea al techo hay puestos dos tubos de un metro y luego y un codo de 45 otro tubo de 1 m y un angulo de 90 que luego va recto hasta salir por el tejado,pero como no podemos acceder a ese tiro porq tendriamos que romper el techo del portal no tenemos puestos tubos hasta arriba y no sabemos si es por eso que tira mal o porque y la verdad q estoy desesperada porq no encuentro nada ni nadie que me solucione el problema y encima a mis demas vecinos les tira genila, espero vuestras respuestas gracias
Buenos Días, para pegar los ladrillos vistos en la parte exterior de la chimenea, lo que le recomiendo es utilizar un buen cemento cola que sea muy flexible, (en principio no tiene porque ser refractario, pero me faltan detalles para valorar este punto), lo puede encontrar en cualquier fabricante de Cementos, pero yo le recomiendo de los fabricantes Cercol, Puma, o Kerakoll, Gracias por seguirnos en la red
Nuria Buenos Días, si has leído mi post, verás que dos cosas que me indicas son causas muy probables de revoque, 1/el codo de 90º y 2/la última parte que no le tienes puesto tubos, si a tus vecinos no les da problemas su instalación, tenemos que averiguar que instalación tienen ellos para ver en que se diferencia de la tuya, así poder dar con el problema. Es importante antes de hacer nada, intentar localizar el problema, así que le recomiendo ver si sus vecinos tienen ese codo de 90º y si tienen todo de tubos, si es así, en principio los descartaríamos y veríamos si puede ser que su salón no sea lo suficientemente grande para que la chimenea no se quede sin oxígeno, o si en la salida de los tubos, hubiera algún obstáculo cerca, que provocará el revoque, pero esa labor de investigación es necesaria, para dar con el problema, y luego claro está, buscar la mejor solución, Gracias por seguirnos en la red
hola, muy buena esta pagina,gracias, yo queria preguntar, que tengo una chimenea metalica, con 5 tubos, de los vuales 1.8o estan en el exterior de la vivienda, pero yo no se porque que sale un liquido negro que por cierto huele fatal.
que puedo hacer para que este liquido no salga.
sera problema de que tengo el 1.8o cm fuera y el cambio de temperatura hace eso.
se lo comente al de la tienda, y me dice que puede ser eso, que recubra el tubo esterior con ladrillo, y entre este y el tubo ponga aislante, pero que tambien lo que puedo hacer es invertir los tubos, asi de esta manera si cae algo caeria directamente dentro de la chimenea.
pero no estoy seguro de hacer esto ultimo, lo primero por que seguiria oliendo mal, aunque caiga dentro, y lo segundo es por miedo que al invertir los tubos me entre humo dentro de casa. ya que el macho en lugar de hacia arriba se colocaria hacia abajo, y tengo miedo de que me entre humo de esa forma, gracias y espero respuesta….
Buenos Días, gracias por su comentario, pues por lo que me comenta, es eso, son los tubos que dan al exterior los que le provocan que por condensación el humo se convierta en ese líquido que usted menciona, (al estar los tubos muy fríos con respecto al resto de tubos); la solución, sería como le han dicho hacer que esos tubos no estén tan fríos, o bien recubrirlos de obra, y entre la obra y los tubos poner aislante, pero ojo, cuidado con pegar en exceso el aislante, porque al dilatar los tubos, se pega a él, y huele muy mal; o bien, puede probar con tubos calorifugados, que son tubos que están preparados de aislante, y si en el exterior no hace un frío muy excesivo, con estos tubos tendría suficiente, y se ahorraría los gastos de obra, y por supuesto la opción de cambiar la orientación de los tubos, no sirve para nada, no le solucionará nada, quizás le pueda provocar otros problemas más graves, Gracias por seguirnos en la red
Buenas tarde en primer lugar felicidades por el blog. Estoy planificando la colocación de una chimenea mediante un hogar cerrado, con 4 salidas de aire caliente, para una casa de tres plantas, esta iria en la 2ª planta. Mi idea es colocar 2 tubos a la planta de arriba y 2 tubos a la planta de abajo, pero la duda que tengo es si hay algún sistema para poder llevar este aire caliente a una cota inferior a la que esta la chimenea. A la planta de encima esta claro que el aire caliente va solo, pero y a la de abajo?. Por otro lado la casa tiene calefaccion de gasoil y no seria problema calentar la planta de abajo, pero me gustaria poder tirar mas de la chimenea y menos del gasoil. Muchas gracias, por toda la información que nos proporcionais y un saludo.
Diego.
Hola, me he cambiado de casa y me he encontrado con una chimenea con un tubo negro que atraviesa toda la casa. El problema viene en la habitación de arriba. Tiene parket de madera y el que la ha instaló no se le ocurrió otra cosa que hacer un agujero perfecto en la madera para meter el tubo. La consecuencia es que cuando la chimenea se enciende y sobretodo si está fuerte emana un olor-humo mezcla de madera y resina quemada que al menos a mi me produce un irritante picor de ojos. Mi solución ha sido romper el parket haciendo un espacio de unos 3 cm entre la madera y el tubo de la chimenea. el problema es que me ha quedado un antiestético agujero circular que rodea el tubo. Mi pregunta es si existe algo en el mercado que aguante y no emita humos.
Gracias anticipadas por este fabuloso hilo de cometarios
Buenos Días, Diego; gracias por su comentario, en respuesta a su consulta, decirle, que ya de entrada las chimeneas que tienen 4 salidas, si se utilizan las 4, el calor proporcionado por cada salida baja muchísimo, yo siempre recomiendo que aunque la chimenea tenga 4 salidas, que como mucho se utilicen 2 para que el calor proporcionado por estas sea mayor; si además, incorporamos el tema que me comenta que hay que ponerlas en la planta baja cuando la chimenea se encuentra en la planta primera, ya le digo con rotundidad, que no ponga esas salidas a la planta baja, porque como usted bien dice la tendencia natural del aire caliente es ascender, y lo normal que le ocurra es que pierda calor en las de arriba, y en las de abajo le salga aire frío, Gracias por seguirnos en la red
Buenos Días Carlos, Gracias por su comentario, en respuesta a su consulta, sí que existe en el mercado algo que le puede servir para tapar el agujero que le ha quedado, es un embellecedor que hay lacado negro que existe en varias medidas, la única pega es que tendría que quitar el tubo colocar el embellecedor y luego volver a colocar el tubo en la misma posición; Gracias por seguirnos en la red
Hola tengo un problema con mi chimenea,tengo una casa uni familiar y en el espacio que hice la chimenea hesta en la planta baja,pero al sacar el tubo para el patio he tenido que montar 3 codos de 45 porque al ponerlos bertical me coincidia con una ventana en la parte superior y se condensan mucho los tubos que puedo hacer.
Buenos Días, tenemos que averiguar si la condensación que tiene es de los codos, o puede que sea de los tubos que salen al exterior, que lo más seguro que sea ésto último, ¿Como saberlo?, pues la manera más fácil de comprobarlo, sin tener que hacer obra, es esperar a un día que no haga frío entonces encienda la chimenea, y si ese día no le resuma líquido alguno, ya está claro que es problema de los tubos exteriores, que se enfrían en exceso, la solución para esto es fácil, o bien sustituimos esos tubos por tubos calorificados, es decir que tienen aislante, o los revestimos de obra con un aislante por medio, pero dejando suficiente espacio para que el aislante no se pegue al tubo cuando el tubo dilate. En caso de que a pesar de que no haga frío se le siga condensando es problema de los codos, y ahí la solución es más complicada, pues habría que intentar eliminar al menos uno de los codos, buscando la forma de sacar los tubos por otro lugar. Gracias por seguirnos en la red
Buenas!!
Acabamos de termirar de hacer una chimenea. Hemos colocado el insertable y la hemos revestido. Tenemos una duda bastante importante. En la parte superior del insertable hemos colocado 10 cm de plaqueta decorativa con cemento cola flexible. Encima de esto una viga de madera de 10x15cm aislada por debajo y por detras con manta de roca. El vuelo que coje la madera, unos 6cm, suele estar muy caliente. Habría peligro de que se quemara o cogiera fuego? Muchas gracias!!
En principio con lo que me cuenta, puede quedarse tranquilo, pues es muy improbable que esa madera se queme, normalmente es así como se coloca la madera decorativa en las chimeneas, Gracias por seguirnos en la red
Buenos días
Quiero instalar una estufa de leña de hierro fundido y tengo algunas cuestiones. Tengo hecho ya el tiro que sale al tejado con una salida de obra hecha de prefabricados cuadrados de 20 cm de lado y en extremo tiene un sombrero de obra. La altura total del tiro será de unos 6m. Aunque la salida de la estufa es por arriba quiero poner un codo a 90º y una t para poder registrar. ¿está bien hacerlo así?. Luego hasta entrar en el tiro de obra quería poner vitrificado negro, porque la estufa es negra y va a quedar visto. Luego había pensado seguir poniendo galvanizado normal que es más barato. ¿Me olvido de esto y pongo todo inoxidable?. ¿Hasta donde tengo que llevar el tubo interior?, ¿hasta la altura del sombrero de obra?. Como el tubo es de 18 y la salida de obra de 20cm, quedará una holgura en el extremo exterior. ¿lo dejo así o le intento dar masilla refractaria?. No es que tenga mucho espacio porque el sombrero ya esta hecho y me tendría que apañar por las rendijas. Por último, cuando entra el tubo metálico en el tubo de obra encima de la estufa, supongo que tengo que sellar con masilla refractaria y poner un embellecedor ¿o se pueder dar alguna pasta tipo yeso especial o cemento?
Muchas gracias por anticipado
Hola Mari Carmen:
Tengo un chimenea que calienta un tubo qe atraviesa la planta baja y dos pisos más, en total unos 12 metros. Quemamos leña de madera de olivo. El invierno pasado funcionó de maravilla, pero este año está rezumando un liquido negro con un olor muy fuerte que resbala por todo el tubo. Es un olor desagradable y estoy pendiente de limpiarlo cada media hora, pues si no lo hago tenemos que salir de casa.
¿A qué se debe?
¿Cómo podemos soucionarlo?
Por cierto, este año utilicé un producto para deshollinar la chimenea en forma de bolsa llena de gránulos, y no lo recomiendo pues se ha comido todo el forjado interior de la chimenea.
Muchas gracias y un saludo
pedro
Buenos Días, vamos a ir viendo las diferentes cuestiones, lo primero le recomiendo que evite en la medida de lo posible los codos de 90º, porque en realidad cuando los ponemos dificultamos muchísimo que el humo ascienda, y dependeríamos de que el tiraje fuera bastante bueno, para que realmente no nos diera problemas de revoque; lo de la T, no sé exactamente a que se refiere, pero ya le digo de antemano que todo lo que sean obstáculos, como le digo en la medida de lo posible evítelo.
Con respecto al tubo vitrificado negro, es normal que si va visto en algunos tramos, por estética prefiera poner este tipo de tubo, como he explicado en el post, el de inoxidable sería mucho más recomendable, pero si fuera mi casa en los vistos pondría vitrificado negro, con idea de si con el tiempo se me estropea, como va visto puedo sustituirlos, pero el resto los pondría inoxidables, porque el resto si que no puedo sustituirlos fácilmente, el tubo debería llevarlo hasta donde termina la salida de obra y antes de el sombrerete de obra, la holgura que va a quedarle entre el sombrerete y el tubo, lo puede dejar tal cual, porque lo que le pongamos en las dilataciones se va romper, así que lo puede dejar libre.
Sí, el tubo metálico es conveniente sellarlo con masilla refractaria, y si lo ve más estético puede utilizar un embellecedor, nada de pasta ni yeso ni cemento, sólo la masilla y se quiere el embellecedor y ya está, espero haber contestado todas sus dudas, Gracias por seguirnos en la red
Pedro Buenos Días, el líquido que le sale, es debido a la condensación, es decir alguno de los tubos por los que el humo pasa, debe encontrarse muy frío, y eso hace que el humo se condense y se convierta en líquido, y ese líquido es el que usted me comenta, puede que el año pasado no le ocurriera porque los días que la encendió no serían tan fríos; la solución pasa por evitar que nuestros tubos se enfríen, normalmente son los últimos del todo que salen al exterior, y tiene dos opciones, 1/ Sustituir los tubos que tiene actualmente por tubos calorificados que son tubos con aislante.
2/ Recubrir esos tubos con obra, y entre la obra y el tubo introducir aislante, pero cuidando que entre el tubo y el aislante exista suficiente espacio para que cuando el tubo dilate no se quede pegado al aislante, pues si esto ocurre, también percibirá un olor muy desagrable.
Con respecto a lo que me comenta del producto deshollinador, me sorprende muchísimo, yo llevo muchos años trabajando con productos de este tipo y es el primer caso que escucho, de todas formas decirle que en el mercado existen muchos productos, y que quizás usted ha tenido mala suerte en su elección, yo le recomiendo un producto que se llama Deshollin, de Exojo; es un bote, de un kilo, y se utiliza una vez que la chimenea esta con el fuego vivo, la dosis hay que ceñirse a lo que el bote le indica en función del uso semanal de la chimenea; y si sigue las instrucciones correctamente, funciona muy bien, yo es el que utilizo en mi casa, en el trabajo y además, llevo muchos años utilizándolo a nivel profesional, y mis clientes repiten año tras año.
Espero haber resuelto su duda, Gracias por seguirnos en la red
Muchas gracias por su rápida respuesta.
A la salida de la estufa pondría un codo que como usted sugiere puede ser a 45º. De esta manera separo un poco a la estufa de la pared. Luego vendría la T que tambíen las hay a 45º y luego iría el tubo hasta el final del conducto. En el extremo libre de la T pondría un tapón y así, quitandolo tendría acceso a toda la tubería y podría limpiar desde abajo y además me recogería la condensación si es que se me producía algo.
Muchas gracias
Gracias a usted por su comentario.
Así esta OK.
Saludos a todos.
Quiero poner un insertable de leña de Bropi, modelo florida-P de 90cm.
Mi idea es poner en la salida de 200 del insertable un codo de 45 y sacarlo al exterior, donde colocaria una T con entrada de 45 y 4 metros de tubo de acero inoxidable por la fachada trasera hasta el tejado.
¿Tendre problema al poner el codo de 45 a la salida?
¿Seria mejor poner un tramo de 50 cm a la salida y despues es codo a 45?
¿Los tubos simples o dobles? la temperatura exterior en invierno por la noche suele estar entre los 4 y 0 grados, por el dia unos 10 a 12.
Gracias.
Tengo instalada una estufa en mi salón con una salida recta de 20cm de aproximadamente 6 metros. El exterior en esta época es bastante frio. Los primeros tres metros son vistos en el salón de galvanizado negro que he unido al galvanizado que pasa el forjado y sale por una chimenea de piezas de prefabricado al exterior. MI problema es que el tubo exterior debe condensar apesar de ir dentro de una chimenea y me chorrea por el exterior de los tubos. Me han recomendado hacer dos ventiladeros en la chimenea y por otro lado parece que lo que recomiendas es forrar los tubos aunque en mi caso creo que no tengo espacio. ¿Qué intento antes de hundir la chimenea?
Buenos Días, posiblemente no tenga problema con el codo de 45 en la salida, pero yo le recomiendo que si puede poner el tramo de 50 y luego el codo mejor, que directamente el codo, y con respecto a tubos dobles o simples, preferiblemente dobles por las temperaturas que me comenta, porque la condensación es un fenómeno que crea muchos problemas y es mejor curarse en salud, cuando bajamos de los 10º, Gracias por seguirnos en la red
Javier Buenos Días, existen tubos calorificados que vienen preparados con el aislante y no necesitan mucho más espacio, mi recomendación sería sustituir los que tiene por éstos tubos, pero decirle, que si no puede sustituirlos sin tener que romper la chimenea de prefabricado, que pruebe primero lo que menos coste y problemas tenga, y si ya con eso no funciona siempre podemos irnos a la opción más costosa, Gracias por seguirnos en la red
Hola, y gracias anticipadas por la respuesta.
Me han regalado un casette insertable (sin turbinas) que quiero ponerlo en la chimenea que hay actualmente en mi casa, encaja perfectamente, pero tengo una duda: tengo que poner tubos de salidas de humo?, o basta con la propia chimenea y el tiro de obra de la misma, que llega hasta el tejado?, si tengo que poner tubos, tiene que ser hasta el final de la chimenea o bastarían 3 o 4 metros por ejemplo?
Gracias de nuevo
Jose luis
Hola Mari Carmen en primer lugar muchas gracias por la ayuda que nos prestas a todos.
Voy a realizar una chimenea en una casa que estoy reformando, la chimenea ira en el primer piso y me gustaria sacar el tubo de extracción de humos por la habitación de encima, en el segundo piso, para aprovechar el calor de esta y calentar otra estancia, a partir de aqui el tubo saldria al exterior por la pared mediante un angulo de 45º. Hasta aqui sin problema, la duda que tengo es que me gustaria poder desplazar ligeramente como 30-40cm el tubo desde el primer piso hasta el segundo, para que no moleste en el segundo, entonces la duda es si colocando dos angulos de 45º, con lo que tendria que poner 4 codos de 45º, el tiro funcionaria bien?, la altura total de la chimenea será de unos 7m. Si no pudiera ser, sabes si existen codos de menos de 45º para reducir el angulo y poder poner dos secciones inclinadas.
Muchas gracias de nuevo y un saludo.
Diego.
Jose Luis Buenos Días, es recomendable poner tubos desde el casette hasta el final, porque tenga en cuenta, que en el revoque nos pueden influir varios factores, y así podemos evitar muchos de ellos, y soy de la opinión que es mejor curarse en salud, Gracias por seguirnos en la red
Diego, Gracias por su comentario, es un placer para mi, poder ayudaros, con respecto a su duda, no se recomienda poner más de dos codos de 45º, y además que la distancia entre ambos codos no exceda de 50 cm.; si incumplimos esa norma básica tenemos muchas papeletas para que el tiro no nos funcione bien. Con respecto a codos de otros ángulos, en el mercado existen fabricantes que hacen codos a medida, sería una mejor solución para poder solucionar el tema de la inclinación de los tubos y evitar así un posible problema de tiraje, Gracias por seguirnos en la red
Buenos dias, he encontrado codos de 30º, crees que seria suficiente esta reducción del angulo para poder poner 2 angulos y 4 codos, siempre habiendo menos de 50cm entre codos.
Muchas gracias por tu paciencia y un saludo.
Diego.
Diego Buenos Días, aquí estoy dispuesta para todas las consultas que te surjan no hay problema en el número, en respuesta a tu duda, entiendo que serían 4 codos de 30º y dos de 45º; y sinceramente, lo veo bastante arriesgado, pero si no le queda otra opción, que poner todos esos codos, debe ser muy respetuoso con la salida, y cumplir todos los requisitos que le pongo en el post, para contribuir en la medida de lo posible a un mejor tiraje, Saludos.
Hola tengo una bodega de unos 60 m2 y 4 mts de altura, en el centro hemos colocado una chimenea tipo isla abierta por todos los lados de 1000X700 hemos colocado una campana de las mismas dimensiones con una salida de 400X400 y nos reboca mucho el humos, alguien sabe del problema que puedo tener. Gracias
Perdon antes no me he presentado, soy Alberto ( el de la bodega de 60 m2 )
Buenas tardes Mari Carmen, serian solamente 4 codos de 30 y ninguno de 45, crees que seria correcto?.
Muchas gracias de nuevo y un saludo.
Diego.
Alberto me va a permitir que conteste primero al amigo Diego.
Buenos Días Diego, lo mismo si hoy la tocado la lotería, mi respuesta le dará más o menos igual, pero le contesto, por si no le ha tocado, como ya le dije en otras respuestas, lo máximo que se suele permitir es dos codos de 45º, ya sabe con una separación no mayor a 50 cm, con lo que poner como dice 4 codos de 30º aunque la separación entre unos y otros sea inferior a los 50 cm., es un poco arriesgado porque aunque el ángulo es menor, pero duplicamos los ángulos que se admiten (al poner 4), de todas formas, como le dije ayer en el caso de que no pudiera de ninguna manera reducir el número de codos, por favor le pido que sea muy respetuoso con el resto de condiciones necesarias para un correcto tiraje, pues tenga en cuenta que al humo tenemos que facilitarle la tarea para que salga al exterior, evitándole posibles obstáculos en su camino, y si pone 4 codos, ya le estamos poniendo obstáculos, pero si la fuerza con la que sube nuestro humo es rápida, los obstáculos los sorteará más fácilmente, que si el ascenso es lento, aunque esto también tiene otra lectura, cuanto más rápido el ascenso más consumo en la chimenea, pero estará de acuerdo conmigo que es preferible un mayor consumo, que un problema de revoque; De corazón espero haber resuelto su duda, y aprovecho para felicitarle estas fiestas, Saludos
Alberto Buenos Días, necesitaría más datos para poder contestarle, de forma más eficiente, de todas formas voy a intentar ver que puede ser, de entrada un salón de 60M2 es suficientemente grande para la chimenea que me comenta, así que no debe ser problema de habitación pequeña, luego la longitud 4m de altura, en principio es correcto, pero además, tendríamos que ver las siguientes cuestiones:
1/¿Está recta completamente la salida de humos?
Si hace giros, puede ser motivo de revoque
2/¿Cuando salen al exterior se cumple la norma de que no existen obstáculos alrededor en su altura, en un diámetro de 8 metros?
Igualmente si existe algún obstáculo que en principio ha obviado, lo mejor es subir la salida de humos, y evitar el posible obstáculo
3/¿Que sistema hemos elegido como sombrerete?
Si la terminación es de obra, y es una zona dónde hay mucho viento, puede ser éste el motivo, la solución pasaría por poner un sombrerete anti-revoco, más anti-estético pero más funcional.
4/¿Qué temperatura exterior, se suele alcanzar los días en que usted ha encendido la chimenea?¿Había niebla?
Los días con niebla la atmósfera se queda baja, y al humo le cuesta mucho ascender, y si la temperatura es muy baja, también, la solución a la temperatura es aislar la salida de humos.
5/Existe otra cuestión, más polémica, que sería que la campana no se hubiera hecho bien, para ese tipo de chimenea. Para las campanas en las chimeneas de obra, es necesario calcular ciertos parámetros como son el ángulo de inclinación, profundidad, altura, etc…, a raíz de otros parámetros como son anchura y largura del salón, altura, etc…; es algo con cierta complejidad y no se puede hacer sin tenerlos en cuenta, en el caso que sea éste el problema, habría dos soluciones:
1/La más drástica, romperla y volverla a hacer de nuevo, pero ésta vez teniendo en cuenta todos los parámetros
2/Introducir en el interior un cassete metálico con sus correspondientes tubos.
Espero haberle ayudado con mi respuesta, y aprovecho para desearle Felices Fiestas, Gracias por seguirnos en la red
Hola Mari Carmen, soy Alberto ( bodega de 60 m2 ), te contesto a tus preguntas a ver si me ayudas.
la campana es de chapa sobre el fuego tipo isla parte de unas medidas de 1200×800 en la base a terminar en 400×400 con una altura de 700 luego el tubo de 400×400 sube de chimenea hasta el tejado, el sombrerete que me han puesto es de obra tipo rustico que a lo bruto tiene unas medidas de 500×500 con unas salidas por todos los laterales de unos 300 de altura , a lo mejor es mucha salida de aire son cuatro huecos de 500×300.
Ayudaria el colocar un extractor en el tubo y que fuerze a sacar el aire al exterior, ya que si la zona es muy ventosa.
Que le parecen las medidas de la campana.
Se cumple el radio de 8 metros.
Como la salida es cuadrada de 400×400 al colocar un sombrerete antiretorno estos solo los he visto redondos y no mas de 200 no se estrangularia la salida
y se en vez de colocar un antiretorno pongo unas tiras metalicas en los huecos de las salida para reducir la entrada de aire cuando hace viento
La temperatura es normal.
g
Gracias
Alberto, Buenos Días, por lo que me comenta, creo que el problema de revoque reside básicamente en que su zona es muy ventosa, y como usted dice, tanto el diámetro de la campana como los huecos de la salida del sombrerete también son muy grandes, entiendo por sus comentarios que el conducto de humos es cuadrado, y si eso es así, tampoco eso nos ayuda, pienso que lo más sencillo para intentar solucionar su problema es lo que usted dice poner tiras metálicas en los huecos de la salida, para intentar hacer un antirevoco casero, porque como usted dice, no se puede poner un antirevoco de 200 si la salida es de 400, lo del extractor que me comenta, ni lo pruebe, porque para este caso no le va a funcionar, en el caso de que no le funcione ésta primera solución, tendría que replantearse reducir desde abajo hasta arriba la salida de humos, en vez de 400 a 300, porque una salida tan ancha, en zona ventosa, provoca lo que a usted le ocurre actualmente, pero de entrada como lo más económico es lo que hemos dicho de las tiras metálicas, pruebe primero esa opción, y me comenta, Saludos y suerte amigo
gracias, lo pruebo, feliz navidad a usted y a todos
Hola M. Carmen, felicidades por el bolg tan interesante. Tengo una chimenea en el salon de mi casa que hemos estrenado este año, las 4 0 5 primeras veces que la encendimos no dio ningún problema, el tiro que es regulable iba muy bien y las regillas de salida de calor con turbina distribuyen bien el calor. Las dos ultimas veces que la hemos encendido ha comenzado a dar un olor pestilente sin humo apreciable. mirando por las rejillas hemos visto unos churretones negros por el tubo de salida. El tubo esta protegido por una chimenea de obra que se abre al tejado. Aún así puedes ser condensación como he leido en otras consultas?
Gracias , Ana
Gracias Ana por tu comentario, con respecto a su consulta, sí tiene toda la pinta de ser eso, cuando se dá condensación, normalmente chorrea por los tubos un líquido espeso negro, y que huele bastante mal, que es lo que usted ha visto en sus tubos, para solucionarlo existen dos cosas que puede hacer, 1/Sustituir los tubos actuales por otros calorificados, es decir que llevan el aislante
2/Esta opción es más costosa, y es forrar la chimenea de obra con un aislante, ya sabe teniendo en cuenta que el aislante no se quede pegado al tubo cuando este dilate
Quería aprovechar para desearle unas felices Fiestas, y un genial año 2012, Gracias por seguirnos en la red.
Hola tenemos 1problema con la chimenea que nos esta dando muchos quebraderos de cabeza. Es 1chimenea abierta de las antiguas con 1camapana grande. Antes de que realizaramos la obra la salida de humos era 1chimea de ladrillo de 50 x 50 aproximadamente y actualmente la hemos reducido a 1tubo de 200. El problema es que ahora el humo sale para afuera cuando el fuego pierde fuerza o cuando le ahogas 1pokito echandole leña tambien. Hemos probado a ponerle 1codo en la tramada de tubo, subir 2metros el tubo en el tejado y aun asi el local se llena de humo. Que solución nos recomiendas?
Hola a ver si me podéis aconsejar, tenemos para colocar una chimenea de forja que va colgada de la pared sin apoyar en el suelo, es decir que necesariamente tiene que ir adosada a la pared. la pared va enlucida con yeso y tengo miedo que cuando coloque la chimenea se agriete por el calor, ¿esto es así?¿Debería previamente por ejemplo chaparme la zona donde va adosada la chimenea como he visto en alguna foto? D
Os agradecería que me diérais alguna idea.
Buenos Días, necesito saber si antes de su reforma la chimenea daba humo, pues por lo que me cuenta de entrada pienso que puede estar motivado por la reducción que han hecho con el tiraje de 50 a 20, y el codo que le han puesto seguramente no les ayude, necesito saber también las dimensiones del local, para descartar que sea problema de falta de oxígeno ¿El local tiene alguna entrada de aire cerca de la chimenea?, espero sus respuestas para poder ayudarle, Gracias por seguirnos en la red, y le deseo un Féliz año 2012
Buenos Días, pues depende mucho del tipo de chimenea, pues la mayoría de ellas, vienen preparadas con doble cámaras, para evitar que la pared trasera sufra algún daño, no obstante, si se inclina por chapar la zona dónde va adosada la chimenea, si se inclina por algún tipo de piedra, ladrillo o cerámica, recuerde utilizar un cemento cola que sea muy flexible, para evitar que con las dilataciones se desprendan las piezas, y para coger ideas le dejo un enlace a nuestro catálogo, dónde quizás encuentre algo que le guste para su pared, http://www.grupoapacar.com/catalogo-ampliado.php?id=8 Gracias por seguirnos en la red y le deseo un Féliz año 2012
El local tendra aproximadamente unos 100m2, tiene otras 2plantas x encima pero están diafanas y el aire ke recibe es lo ke entra por debajo de las ranuras de la puerta y tal vez algo le llegue de un respiradero ke esta en la parte trasera del local.Lo unico ke tras la reforma el local si que ha kedado mas hermetico no hay tantas corrientes como habia antiguamente…
Quería publicar un comentario en este blog, pero no consigo que salga publicado. ¿Cómo puedo lograrlo?
hola.instale una estufa de leña en una habitacion ,la coloque en una alacena tallada en la piedra.cuando hice el agujero en la pared que es de unos 23cm de espesor soplaba el aire hacia dentro, en la habitacion hay un radiador que esta encendido y la habitacion esta caliente.al poner la estufa sopla aire de afuera hacia dentro,por lo que tenemos que encenderle una hoja de periodico y meterla por el tubo hasta llegar al codo que esta ya en la parte exterior de la casa,a partir de ese momento el tubo empieza a hacer el tiro correcto.una vez apagada la estufa vuelve a hacer el tiro al reves soplando nuevamente por el tubo.¿como puedo solucionarlo?
He compprado una estufa termocalefactora y tengo una duda con el tiro. La instalacion sería la siguiente. Tubo de acero inoxidable un metro hacia el techo, codo de 45 o 35 grados, luego otro tubo de unos 3 metros por el falso techo, otro codo de las mismas caracteísticas que los anteriores y un tramo de subida a una chimenea de unos 10 o 15 metros que tengo en casa. Antes tenía una chimenea pero debido a la ampliación de la vivienda la quité, pero dejé en el falso techo todo el tiro de la misma (la chimenea) que va al exterior y es ahí donde pondré el último tramo de tubo. Quisiera saber si la evacuación de hunos va a ser la correcta. Muchas gracias. Si hubiera que poner otro codo habría algún tipo de problema?
Mari carmen soy tomas el anónimo de antes solo añadir que el tubo será de 200 y que es una termochimenea, no una estufa termocalefactora. Muchas gracias por las molestias.
Hola, Feliz Año. Tengo una casa seminueva de 3 plantas. Vivo en la costa andaluza y el clima es muy suave. En invierno, las estancias rondan los 19ºC sin ningun tipo de calefacción. El exterior ronda los 10-14ºC en la noche y los 20-22ºC en el día.
Con este clima, poner una estufa, es un capricho, pues realmente no se necesita calefacción.
Quiero ponerla en un rincon del salón. Encima de este, tengo el dormitorio y encima del dormitorio está la azotea. Por tanto, tengo que atravesar 2 forjados, y está es mi duda:
Se cómo hacerlo, pero desconozco que distancia tengo que dejar entre el tubo y la estructura (vigas y pilares de hormigon armado)para pasar el tubo de la estufa de 150mm.
Tampoco se, con qué material sellar ese hueco que quedaría entre el tubo y el forjado.
En el salón, el tubo lo pondré esmaltado y sería “visto”. ¿Sería interesante dejar el tubo “visto” también por el dormitorio o mejor cubirlo y aislarlo??
He aprendido mucho con su blog, enhorabuena por ese esfuerzo!!.
Buenos Días, en respuesta a la chimenea de obra en un local de 100 m2, aunque el local sea más hermético, 100 m2 deben ser suficientes para su chimenea, y con respecto a lo que me comentó que también le daba humo cuando la chimenea estaba floja, me hace pensar en que el problema radica en la disminución del tiraje, como ya le adelanté el otro día, con lo que para solucionar, ese tema tendría que sustituir los tubos de 200 por otros mayores, como no me ha respondido a si antes de su reforma daba humo o no, entiendo que antes no le daba humo, y eso aún me reafirma más, en mis sospechas, no obstante tendríamos que ver las siguientes cuestiones:
1/¿Está recta completamente la salida de humos? me comentó que había puesto un codo, y eso hace que tengamos más papeletas para el revoque, si podemos evitarlo mejor, y si además del codo tenemos más recovecos, tendremos que evitar todos los posibles
2/¿Cuando salen al exterior se cumple la norma de que no existen obstáculos alrededor en su altura, en un diámetro de 8 metros?
Igualmente si existe algún obstáculo que en principio ha obviado, lo mejor es subir la salida de humos, y evitar el posible obstáculo, pues aunque me comenta que la ha subido, debe cerciorarse de que no existe obstáculos en su altura
3/¿Que sistema hemos elegido como sombrerete?
Si la terminación es de obra, y es una zona dónde hay mucho viento, puede ser éste el motivo, la solución pasaría por poner un sombrerete anti-revoco, más anti-estético pero más funcional.
4/¿Qué temperatura exterior, se suele alcanzar los días en que usted ha encendido la chimenea?¿Había niebla?
Los días con niebla la atmósfera se queda baja, y al humo le cuesta mucho ascender, y si la temperatura es muy baja, también, la solución a la temperatura es aislar la salida de humos.
Espero haberle ayudado con mi respuesta, y aprovecho para desearle unos Felices Reyes, y un estupendo 2012, Saludos
Buenos Días, no se porque tiene problemas al intentar publicar un comentario, pues debería publicarse automáticamente, cuando indique como quiere comentar (Anónimo, Cta. Google, etc…), y escriba las letras que le aparecen en pantalla, de todas formas veo que al final ha podido publicarlo, pues de otra forma no hubiera visto el texto dónde me comenta el problema, de todas formas le indico mi e-mail, y ahí me puede dejar el comentario m.carmen@grupoapacar.com, Disculpe por las molestias, y Gracias por seguirnos en la red
Joga, Buenos Días, por lo que me comenta, tiene mucha entrada de aire del exterior, puede probar a colocar un sombrerete anti-revoco, este tipo de sombrerete disminuyen mucho la entrada de aire, posiblemente con eso sea suficiente, Gracias por seguirnos en la red
Tomas Buenos Días, decirle, que no es el tiraje ideal, pues lo recomendable sería como máximo 2 codos de 45º, que en principio eso lo cumpliría, pero que no se exceda de 50 cm. entre codo y codo, cosa que en este caso incumpliríamos, no le puedo decir rotundamente que con su instalación le va a dar humo con toda seguridad, pero si decirle que el humo es muy traicionero, y cuantas más trabas le pongamos más posibilidad de revoque tendremos, su segunda duda, creo que ya se la he respondido, si existe problema si incorpora un codo más, cuantos más obstáculos peor, y ya en su instalación tiene varias trabas, 1/el metro de separación entre codo y codo y 2/tiene mucho recorrido hasta salir al exterior, espero haber resuelto su duda, Felices Reyes y le deseo un buen año 2012, Gracias por seguirnos en la red
Joseillo, Buenos Días, ante todo quería agradecerle por su comentario, sus palabras me animan a seguir esforzándome día día, por crear contenidos útiles para mis lectores. Con respecto a su lugar de residencia, tiene razón la costa andaluza tiene un clima excelente, y es un capricho, pero las estufas de leña dan una calidez estupenda, y entiendo que no quiera renunciar a eso, con respecto a su duda, entre 2 y 3 mm de separación entre los pilares, viguetas, etc… es suficiente, pues los tubos suelen dilatar como máximo 1,5 cm., así que con 2 o 3 mm estaría más que cubierto, para sellar el hueco, tiene que utilizar una silicona refractaria, y le incido en lo de refractaria, pues es muy importante; y por último, con respecto a lo del tubo visto, si lo deja visto, en la habitación superior, es para usted más económico, y así aprovecha el calor que va a desprender el tubo una vez la estufa esté encendida, por lo que yo creo que sería una buena opción dejarlo visto también en el dormitorio, espero haber resuelto sus dudas, Felices Reyes y le deseo un buen año 2012, Gracias por seguirnos en la red
Supongo que cuándo dices que los tubos dilátan 1,5cm, quieres decir 1,5mm. ¿¿???
Con la silicona es suficiente para que no se mueva el tubo al limpiarlo, con un golpe o hay que ponerles grapillas, presillas, abracederas o similar??
Joseillo, lo siento, si quise decir mm.; con la silicona es suficiente, no hay que poner nada más, Saludos
Soy el del lopcal de 100m2. La chimenea antes de la reforma tiraba perfectamente no hacia humo mas unicamente en dias de muchisimo viento. En un principio la chimenea tras la reforma la chimenea estaba completamente recta y tampoco tiraba, se le puso en la tramada de tubo 1codo creo de 45º, Se subio la altura del tubo en el exterior y como sombrerete se cambio el de obra por uno que esta continuamente girando creo que es el sombrerete extractor. la chimenea no tiene obstaculos a su alrededor y aparte aun subiendola 2metros mas de lo que ya sobresalia seguiamos teniendo humo. Los dias que hemos probado a encederla hemos tenido de todo desde niebla sol y temperartura agradable, lluvia etc… Nos han recomendado que pongamos 1tubo de 50 ya que con el igualaria a la seccion de la antigua chimenea.
Buenos Días, en respuesta a su información, por lo que me cuenta, no creo que subiendo el tubo 50 cm. se le solucione el problema, porque por lo que me dice, ya tengo claro que el problema del revoque viene de la disminución del tiro, pues con un sombrerete extractor, se fuerza mucho el tiro, y no debería darle humo, y si las condiciones atmosféricas tampoco le han influido, no tiene obstáculos, y también probó el tiraje sin codo, la opción que nos queda es esa, la disminución tan drástica en el tiraje, tiene que poner la salida de humos más grande, porque la salida de 200 se queda pequeña para su chimenea, espero haberle ayudado, Saludos
Hola Maria Carmen,me llamo Bea, gracias por tu disponibilidad!! Estamos estrenando casa nueva y hemos hecho una chimenea en nuestro salon, pero nos da diversos problemas , lo cual es bastante fustrante, te cuento:
1) el salon es bastante grande 25m2, pero la chimenea es tambien bastante grande (1,5mx1m aproximadamente), despues de tenerla encendida por un rato empieza a entrar humo en la habitacion (ocurre cuando se apaga el fuego y la leña suelta humo). No tenemos rejillas de ventilacion. Que puede ser problemas de falta de oxigeno o de tiro? se puede solucionar?
2)cuando usamos la chimenea se llena de humo la habitacion que esta encima de nuestro salon (el dormitorio de nuestro futuro niño!!) que puede ser?
3) donde vivimos suele hacer mucho viento, cuando es asi la chimenea hace muchisimo ruido, como el eco del viento casi no se oye ni la television, es normal que se sienta tanto el rumos del viento? se puede solucionar?
Muchas gracias de antemano, feliz año nuevo y buen roscon de reyes!!
Buenos Días Bea, encantada de poder ayudaros, por lo que me cuentas, el salón es grande pero no lo suficiente para tu chimenea, y seguramente también la salida de humos será muy grande de 400 o 300, probablemente, poner la rejillas de ventilación al salón, te ayudará, pero al estar también en una zona muy ventosa, no te ayuda con el tiraje. Te voy a decir, lo que creo que deberías hacer en un principio; pero perdona que te diga, tu principal error ha sido colocar una chimenea tan grande en proporción al salón.
Primeras acciones:
1/ Coloca rejillas de ventilación al salón, para hacer que tu chimenea no se ahogue tanto
2/ Seguramente tendrás un sombrerete de obra, coloca un sombrerete anti-revoco, para evitar en la medida de lo posible que la entrada del viento provoque revoque, y también evitarás el ruido que me comentas
(El humo en la habitación de tu futuro hij@, es consecuencia del revoque, debe de haber en la pared una pequeña rendija, por la que el humo pasa)
Si que con estas acciones no se termina del todo los problemas, lo siguiente, es disminuir un poco el tiro, es decir si tienes una salida de humos de 400×400, prueba a ponerla de 300×300, porque muchas veces sobretodo en lugares dónde el viento sopla muy fuerte, el tener un tiraje tan grande, hace que nos revoque el humo.
Espero haberte ayudado, también te deseo un Féliz año, que hayas disfrutado de tu roscón y que se solucione tu problema con tu chimenea, Gracias por seguirnos en la red
Muy buenas Mari Carmen, primero de todo quería felicitar-te por este blog y espero que me puedas ayudar. Me llamo Helena y tengo una chimenea de hierro tipo cassette en mi casa. Esta chimenea de hierro la tengo recubierta de obra y entre el espacio que queda entre la chimenea y la obra tengo una rejilla de ventilación. En esta chimenea he puesto un tubo para el humo de acero inoxidable de 20 cm de diámetro y de unos 8 metros de altura. También tengo dos salidas con tubos flexibles para el aire caliente. De estos 8 metros de tubo para el humo de acero inoxidable, unos 5 metros aproximadamente me pasan por dentro de casa. Estos 5 metros los tengo aislados por su alrededor con lana de roca y tanto la lana como el tubo de acero inoxidable los tengo recubiertos con una carcasa de obra. Los tres metros restantes van por el exterior de la casa, concretamente por el tejado. Estos 3 metros de tubo de acero inoxidable solo están recubiertos por una carcasa de obra sin poner ningún tipo de aislante. El problema que tengo es que cuando enciendo la chimenea si pongo mucha leña y alcanza mucha temperatura me sale humo por los agujeros de las luces del techo del salón y se nota una olor muy desagradable. En cambio si no le pongo tanta leña y la temperatura no es muy elevada ese humo desaparece y no se huele nada. Espero que haya sido claro con todos los detalles de mi chimenea y agradecerte por adelantado por tu ayuda.
Hola Mari Carmen, soy Bea de nuevo, muchas gracias por tus consejos!!! Siento molestarte de nuevo debido a mi ignorancia, cuando hablas de rejillas de ventilacion, exactamente a que te refieres, y donde se colocan ¿en la pared del salon? pero si es asi no dan problemas, no entra frio por ahi?, y no es esteticamemte muy feo, quiero decir es el salon principal!!
y otra pregunta el sombrerete giratorio es adecuado tambien para solucionar el revoco? podria ser tambien una solucion , porque he visto que algun vecino de casa lo usa.
Cuantos lios, la verdad que cuando creiamos que se acababan las obras en casa ..empiezan los problemas con la chimenea y por lo que me cuaentas tendremos que hacer obras de nuevo no?
muchas gracias por tu paciencia y por este magnifico blog que llevas con tanta dedicacion.
un saludo
bea
Buenos Días, Helena, gracias por tus comentarios, efectivamente has sido muy clara en tus detalles, y por eso, lo tengo claro cual es el problema, el humo que te sale proviene de la lana de roca, no te han dejado suficiente espacio entre el tubo y la lana de roca, al calentarse mucho el tubo dilata y se pega a la lana de roca, al ser ignífuga no sale ardiendo, pero sí que se chamusca un poco y huele mal, por eso, el problema te ocurre cuando más fuerte tienes la chimenea, pues la dilatación del tubo es mayor, la solución sería separar más la lana de roca, con respecto a los tubos, Gracias por seguirnos en la red.
Buenos Días Bea, no es molestia ninguna, puedes preguntar todo lo que quieras; con respecto a tus dudas, con rejillas de ventilación me refiero efectivamente a unas rejillas, que puedes elegir para que no sean excesivamente grandes, que se pueden pintar del color que tengas la pared, y que puedes elegir una localización en que no se vean en exceso, pero que más o menos estén cerca de tu chimenea, en la pared del salón y que den al exterior, para procurarle más oxigeno al mismo; existen también unas rejillas, aunque algo más aparatosas, que se pueden cerrar, de forma que cuando no uses la chimenea las puedas cerrar, y así evitas que el aire frío entre; el sombrerete giratorio en principio funcionaría, pues es una veleta que evita el aire, pero en zonas muy ventosas, hay veces que no funciona todo lo correcto que debería, y además, existe otro problema, con el tiempo lo que hace que el sombrerete gire, se va atorando por la suciedad del hollín, y empieza a hacer ruido y deja de girar, así que cada cierto tiempo hay que engrasarlo y limpiarlo para que pueda hacer su trabajo correctamente, bueno sí pero en principio la obra es mínima, de todas formas Bea, te recomiendo que empieces por el sombrerete, creo que no será suficiente, pero si por casualidad, con eso sólo se te solucionara, que ahorrarías lo de las rejillas en el salón, ya que no te hace demasiada gracia, Suerte, y Saludos.
Muchas gracias Mari Carmen por tu rapidez y profesionalidad. Cabe la posibilidad de que, al utilizar la chimenea habitualmente, este humo desaparezca con el paso del tiempo. Lo digo porque al tener la lana de roca en el interior de la obra, tendria que romper toda la pared para poder separar la lana del tubo. HELENA
Gracias Helena, si con el tiempo, el humo va desapareciendo, hay veces en que a través de la rejilla se puede acceder a la lana de roca, sobretodo la que está más pegada al primer tubo, que es el que más dilata por estar más cerca de la chimenea, y probablemente sea este el que dé el olor y el humo, pero sino, y si no te molesta demasiado, puedes esperar a que la lana este totalmente chamuscada y deje de emitir ese humillo, Suerte y Saludos
Mari Carmen soy HELENA, solo quería darte las gracias porqué me has solucionado el problema del humo que tan preocupada me tenia. la verdad es que solo he separado la lana de roca del primer tubo y ya no me sale humo ni tampoco me hace nada de olor a quemado. de nuevo muchas gracias por todo y seguid así porqué estoy segura que con vuestra profesionalidad, solucionareis muchos problemas que a menudo tiene la gente. GRACIAS Y HASTA OTRA.
Muchas gracias Mari Carmen. Me acabas de alegrar el dia. HELENA
Hola, necesitba ayuda respecto a una estufa. Es una estufa morso muy eficiente. Esta situada en el centro de una casa rural. el tubo de salida tiene unos 5 metros Y sale por la cima de la casa. El gran problema es que de las uniones de entre un tubo y otro chorrea un liquido negro que lo mancha todo. Sobretodo de las uniones superiores. Agradeceria muchisimo si me aconsejais que hacer y por que sucede esto. Tambien si me recomendais a un profesional para arreglarlo. muchas gracias de antemano
Javier de la coruña
Javier Buenos Días, es muy claro tu problema, tienes condensación en los tubos superiores que salen al exterior, es decir, los tubos del exterior están fríos, y cuando el humo llega a ellos cambia de estado de gaseoso a líquido, para solucionar tu problema tienes dos opciones, 1/Esos últimos tubos los recubres de obra y entre la obra y los tubos colocas lana de roca (aislante), para evitar que los tubos estén demasiado fríos, o 2/Sustituyes los últimos tubos por tubos calorificados que son tubos que vienen preparados con su aislante; de esa forma evitamos el cambio térmico que provoca la condensación, Gracias por seguirnos en la red
Buenas tardes M Carmen.
Mi nombre es Ernesto y llevo un buen rato leyendo el post y los comentarios y es sorprendente la labor que hacéis.
Hace un año compre un hogar cerrado y lo monté fabricando yo mismo la base y el revestimiento.
El aislante que use era lana de roca, con la capa de aluminio hacia adentro y tubo de acero inoxidable para el tiro.
La cuestión es que cuando pongo bastante leña y alcanza alta temperatura, huele como a goma quemada y sale un humillo por las rejillas superiores.
Las uniones del tubo las selle con masilla refractaria pero la lana de roca, la fije a la pared en la parte posterior con una masilla de poliuretano resistente a altas temperaturas. Según especificaciones, aguantaba hasta 1000 grados.
Mi pregunta es, aun con la lana de roca puede transmitir tanto calor a la masilla que usé para fijarla a la pared como para derretirla?
He leído en una de sus respuestas que pudiera ser algún aislante que rodea el tiro que estuviese demasiado pegado y podría provocar el olor.
Agradecería cualquier comentario.
Ernesto Buenas Tardes, muchas gracias por su comentario, con respecto a su duda, lo que me comenta, suele provenir de que los tubos o el hogar en algún punto están tocando la lana de roca, y en ese momento se chamusca, provocando un humillo y un olor como usted dice a goma quemada, no creo que se le haya despegado la masilla, teniendo en cuenta que la compró específicamente para eso, más bien creo que en algún punto de la instalación la lana de roca está demasiado cerca o bien del tubo o bien del hogar, y cuando dilatan provocado por las altas temperaturas de un hogar bien fuerte, espero haberle aclarado sus dudas, Gracias por seguirnos en la red
Hola, muy buenas y como tod@s felicitarte y agradecerte de antemano.Me llamo Tania y vivo en un pueblo de Alicante que se llama “la Nucia”. Hace un par de meses me compré un hogar que salio de oferta en un gran almacen de bricolage (quizás sepas a cúal me refiero)Aún no lo he instalado por dos motivos, me he querido informar de cómo hacerlo y encontrar un alma cándida que me ayude. Al final me ayuda un familiar, bastante manitas puesto que toca desde la albañileria, electricidad etc… y cuando le he explicado mi idea para forrar el hogar ( lana de roca, tubos inox, todo al pie de la letra segun varios tutoriales … ) me comenta que podemos hacerlo prescindiendo de varias pautas.
Mi casa tiene una salida de chimenea prefabricada, que coincide en una esquina, por lo que no me queda mas remedio que usar dos codos de 45º para dirigir los tubos hacia ella, y mi idea era de poner un tubo, lo alto que permita el juego +codo + tubo (muy corto puesto que entre la salida del hogar y el “agujero” del techo habrán unos 45cm) otro codo ya justo en el “agujero” del techo; mientras que mi familiar dice que pongamos el codo en la misma salida del hogar + tubo (seria bastante corto porque nos topariamos enseguida con la pared; menos de 45cm) el otro codo y finalmente seguir con tubo en vertical hasta el “agujero”
Honestamente, creo que la forma correcta es la primera, pero la segunda me permitiria aprovechar el espacio superior de la chimenea, asique la primera duda es sobre si esta segunda manera tb es factible.
En caso afirmativo, el tubo iría muy cerca de las dos paredes de ladrillo que conforman la citada esquina, y la siguiente idea era en cerrar de obra el tubo formando un cubiculo lo mas reducido posible… por lo que no hay cabida a lanas de roca ¿ es esto problemático? ¿aguanta el ladrillo las temperaturas de los tubos? ¿olerá, como he leido en algun caso,a quemado si se altera algun material (ejempl. la pared x dnd pasaria el tubo está enlucida,con goteleé y pintada) más dudas …(y eso que creía haberme informado mucho) en las instalaciones “prefabricadas” de obra, en mi caso un “agujero” de 200mm de unos 6 mts acabado en salida de obra, ¿el material viene preparado para no necesitar introducirle ningun tubo hasta arriba? no desearia encontrarme con ese liquido negro y maloliente que tanto se a nombrado aquí por las muy explicadas condensaciones del humo..
Queremos forrarla con bloques caravista, ¿necesitan estos lana de roca o son suficientemente resistentes al calor?
De nuevo gracias de antemano, espero no haberme distendido mucho y haberme sabido explicar.
Gracias
Tania Buenos Días, Gracias por sus comentarios, voy a intentar resolver sus dudas, la segunda forma que me comenta es correcta y si le viene mejor para aprovechar el espacio, perfecto, puede hacerlo así.
Con respecto, a lo de la lana de roca, te comento, no es imprescindible el ponerla, en lugares no muy fríos; pero si recomendable. Para lugares dónde el frío es muy intenso, en esos lugares sí es necesario su utilización para evitar la condensación, por otra parte decirle que para no tener problema con la estructura teniendo en cuenta que no va a utilizar lana de roca, tiene que asegurarse que entre el tubo y la obra de la chimenea queda suficiente espacio, teniendo en cuenta que los tubos dilatan cuando la chimenea está encendida.
Por otro lado, lo que ha leído con los olores, se refiere a que entre la lana de roca y el tubo no existe espacio suficiente y al dilatar el tubo se pega a la lana de roca, de forma que ésta se chamusca, produciendo olor y humillo; pero éste no sería su caso, pues usted no va a colocar lana de roca.
Con respecto al tema de no poner tubos en su chimenea prefabricada, yo no se lo recomendaría, pues aunque existen muchos casos de chimeneas sin tubería, que funcionan correctamente, también existen muchos otros casos en los que existe problema de revoque y además tenemos otro problema añadido, el mantenimiento de la salida de la chimenea es mucho más problemático, pues en las paredes se queda bastante hollín, y habría que ser muy riguroso en su limpieza anual, pues de lo contrario, podría salirnos ardiendo e incluso reventar la chimenea prefabricada por alguna parte.
Cuando se refiere a que quieren forrarla con bloques caravista, entiendo que es el hogar, para poderla forrar adecuadamente, debe dejar espacio entre los ladrillos y el hogar como de 0,7 cm. aproximadamente, y utilizar para pegarlos un cemento cola blanco y flexible, para evitar que se despeguen, y alrededor y por detrás del hogar, colocar la lana de roca para evitar que se rompan los ladrillos, pero ¡ojo!, tenga en cuenta lo que hemos comentado antes, dejar espacio suficiente entre el hogar y la lana de roca, pues si al dilatar el interior se pega a la lana de roca, ya sabe lo que ocurre.
Espero haberle ayudado, Saludos y Gracias por seguirnos en la red
Mari Carmen soy HELENA, solo quería darte las gracias porqué me has solucionado el problema del humo que tan preocupada me tenia. la verdad es que solo he separado la lana de roca del primer tubo y ya no me sale humo ni tampoco me hace nada de olor a quemado. de nuevo muchas gracias por todo y seguid así porqué estoy segura que con vuestra profesionalidad, solucionareis muchos problemas que a menudo tiene la gente. GRACIAS Y HASTA OTRA.
Gracias Helena, me alegro muchísimo que todo se haya solucionado, tu me ayudaste mucho en tu descripción del problema, y ahora a disfrutar de tu chimenea, y si, intentaré seguir solucionando los problemas de todos mis lectores, Saludos
hola me llamo luis. en primer lugar agradecer a mari carmen el buen trabajo que hace.ya que he leido toda las publicaciones sobre este tema.el caso es que estoy poniendo una estufa de fundicion lo primero he empezado a poner la chimenea y me asaltan dudas vivo en asturias tengo una casa antigua en un pueblo. las paredes son de piedra de casi un metro,y los forjados y tejado de madera muy antigua, estoy pasando la chimenea por los forjados y he puesto unos tubos dobles de 150 de acero inox para pasar los forjados concretamente uno de 25cm para el primer forjado dejando 1.70cm de tubo simple hacia la estufa hacia arriba otros dos simples para calentar una habitacion y otros dos dobles para salir ya al tejado con un sombrerete queria poner una t con registro tiraria bien estare haciendo lo correcto? otra cosa que leo muy a menudo mis tubos llevan una indicacion de posicion, con una flecha,no entiendo el problema de la demas gente que le rezumen los tubos segun los estoy poniendo yo rezumarian hacia dentro. gracias anticipadas y lo siento por estedeme demasiado.
Buenos Días Luis, Gracias por su comentario, con respecto a sus dudas, en principio poner una T en su instalación estaría bien, siempre y cuando, todos los demás aspectos de una instalación correcta se cumplan tubos rectos, que no haya obstáculos en la salida, que no se encuentre en zona ventosa, etc…
Con respecto a lo que comenta de los tubos, es cierto que la mayoría de tubos están indicados por una flecha para su colocación, pero muchas veces el líquido de la condensación sale por los tubos que no están completamente en vertical, o por los codos, por el sombrerete, o incluso llega al hogar, Espero haberle resuelto sus dudas, Gracias por seguirnos en la red
Hola y muchas gracias por tu tiempo y paciencia (sobre todo respondiendo a las mismas preguntas varias veces) Yo me he leído tu blog y luego todas las preguntas y respuestas, que me han respondido a mis dudas, así que no tengo preguntas, sólamente agradecerte tu trabajo. Un saludo, Julián dsd Cantabria.
Muchísimas gracias por tomarte tu tiempo para escribir este comentario.
Hola a todos a ver si alguien me puede ayudar. Muchísimas gracias de antemano. He instalado un hogar con tubos de inox, el problema es que me revoca el humo. Tengo un tubo en el techo de 200 ùtil es aislado y voy con uno de 180 inox flexible. Le he untado bien de masilla refractaria ceys pero a veces sigue saliendo humo todavía no lo he cerrado con pladur hasta que no solucione el problema. ¿Que puedo hacer para solucionarlo?
Buenos Días, voy a intentarlo, pero me ha dejado poca información, en el revoque pueden influir muchos factores, pero por lo que me cuenta, ya le digo, que cuando se lleva a cabo una reducción en su caso de 200 a 180, puede ser causante de revoque, lo suyo es que usted utilice el mismo diámetro de tubo 200 a lo largo de todo el recorrido, y además, yo le diría que en la medida de lo posible evitara los tubos flexibles, porque hay veces que cualquier posición incorrecta de éste tipo de tubo, también puede provocar el revoque, espero haberle ayudado, Gracias por seguirnos en la red
Buenos días. Estamos instalado una edilkamin aquatondo 22 he comprado un tramo de tubo de acero inoxidable de 200justo a la salida de la chimenea un codo de 45 para salir a la calle y aquí llega mi problema: para salir a la calle tengo tubos de doble pared de 200 pero son 200 de diametro exterior ya que la pared le quita diametro interior que se ve reducido a 150. Tendré problemas de revoque o podré utilizarlo así?La verdad es que no tengo ni idea y pensé que al ser todos los tubos del mismo diametro no tendria problemas.los tubos ya no tienen devolucion. No sé si me he explicado con claridad muchas gracias x todo el foro es muy bueno. Por cierto la tirada total es de 6 metros saludos.
Buenos Días, si que puede tener problema de revoque, pues tenga usted en cuenta que cuando el humo intenta ascender se va a encontrar con un obstáculo que es la disminución de 200 a 150, y aunque no le puedo asegurar al 100% que le va a revocar el humo por este motivo, si que le digo que lleva muchas papeletas para el revoque, si tuviera posibilidad de cambiarlo, sería lo mejor, y así evitamos un problema futuro, espero haberle ayudado, Gracias por seguirnos en la red.
La salida es de 200 pordría ser otra solucion poner todos los tubos de doble pared de 200 desde un principio para que no haya reduccion ?
Entiendo que es continuación de lo anterior, sí puede ser la solución, aunque tenga usted en cuenta que si el fabricante le ha puesto una salida de 200, es que la chimenea esta preparada para una evacuación de humos de 200, es decir, si usted lo reduce a 150, tendrá que gestionar muy bien, el resto de requisitos necesarios para evitar el revoque, pues realmente le está reduciendo la salida de evacuación de humos, pero decirle, que es preferible, esto a lo que me comentó anteriormente, Saludos
Hola
me pueden ayudar. He instalado una estufa de leña. Tiene unos 6 metros de tubo interior (todo recto) i 3 en tejado con lana de roca. Igualmente me condensa bastante. Cae en el interior de la estufa i esta lo quema pero igualmente queria saber si es normal o he hecho algo mal. Gracias
Buenos Días, por lo que me comenta, en principio podría decirle que lo ha hecho todo bien, pero si tiene problema de condensación, es que hay algo que no está bien, la condensación se produce cuando el humo que se encuentra a una temperatura X, en estado gaseoso, pasa bruscamente a una temperatura inferior, haciendo que el gas se transforme en líquido, si me comenta que los 3 tubos del tejado los tiene recubiertos con lana de roca, puede intentar a sustituirlos por los calorificados, que son tubos que vienen preparados con un aislante, porque lo más razonable es que sean estos últimos tubos los que le provoquen este fenómeno, deseo haberle servido de ayuda, Gracias por seguirnos en la red.
Hola, soy Esther y quremos consejo en un aspecto: hemos instalado una estufa de leña INVICTA-CHATEL en el salón, los tubos de salidda de la estufa son negro mate (2m) que se ven en el salón, y después otros tres metros de tubo negro brillo que pasan por la habitación de arriba. La salida al exterior la hemos hecho con dos codos de 45º y continúan tres metros hasta el sombrerete “antirrevocante”. El exterior lo hemos aislado con lana de roca y tabique. Nuestro problema es que tenemos ese líquido negro y biscoso del que he oído hablar a alguien en el blog. Los tubos los tenemos unidos con masilla refractaria. Que debemos hacer para eviate esa condensación, habíamos pensado en aislar el tubo de la habitación… que hacemos?
Muchas gracias por vuestra respuesta. Ah! Muy interesante su blog!!
Gracias Esther por su comentario, se lo agradezco enormemente, según lo que me cuenta, entiendo que los tubos que están en la habitación superior también van vistos, y teniendo en cuenta que los 3 superiores están aislados, probablemente, el fenómeno de la condensación lo puede estar provocando los tubos de la habitación superior, puede probar lo siguiente compre lana de roca o porespan lo que encuentre más barato porque sería para una prueba, e intente recubrir los tubos estos intermedios de forma casera y sin obra, encienda la chimenea, y compruebe si se le sigue dando la condensación, si después de esta prueba sigue, serían los tubos superiores, y entonces para estos le recomendaría que los sustituya por calorificados, si después de la prueba ya no le dá, ya sabe que tendrá que aislar los tubos de esa habitación, porque los que tiene en la planta baja, normalmente no lo provocan, puesto que en esa habitación el calor es más homogéneo, y los primeros tubos, suelen alcanzar bastante temperatura, espero haberle ayudado, Gracias por seguirnos en la red.
Hola. Soy el del mensaje anterior a Esther. Creo que tenemos el mismo problema. La planta superior respecto a donde está situada la estufa es fria i los tubos estan colocados tal cual, en el exterior ya estan aislados. Gracias Mari Carmen, tu respuesta me ayudó mucho. Miraré de comprar un aislante económico, pues los tubos en la planta superior no cogen mucha temperatura y miraré de ir forrandolos de arriba hacia abajo, ya que a más cerca de la estufa más temperatura y por esos menos condensación. Algun consejo sobre el aislante? me han dicho que hay como unas alfombrillas parecidas a las que se ponen en los cristales de los coches en verano.
Ah, pues si no los tiene aislados, si está en el mismo caso que Esther, para aislarlos definitivamente, sólo puede utilizar lana de roca, y además tenga en cuenta de que no le quede totalmente pegada al tubo, pues este al dilatar crece un poco, y si se pega a la lana de roca, provoca un olor desagradable, Saludos
Seria un poco complicado sacar ahora los tubos. No habria otra solución? Los tubos no se calientan mucho, de hecho esperabva que calentase la planta superior pero apenas lo consigo. Gracias Mari Carmen
Me imagino que eres Esther y te refieres a los tubos superiores, pues el tema es, que si con la prueba que antes te detalle, descubres que se sigue condensando, significa que los tubos superiores son los causantes de la condensación, y si eso es así, y no puedes sustituirlos porque te es difícil el poder sacarlos, tendrás que intentar colocar más aislante, o algo así, pues la solución pasa por conseguir que no exista cambio térmico brusco en los diferentes tramos de tubos, mientras no consigas eso, seguirás teniendo el problema de condensación, Saludos
Hola, ahora sí soy Esther; gracias por el consejo, este fin de semana probaremos a aislar los tubos de la habitación que ahora se ven. Te comentaré el resultado. Muchas gracias por aconsejarnos.
Gracias a ti, si ya me contarás, Saludos,
Hola, soy el chico del local de 100m2 que te escribio a principios de mes que teniamos problemas con la chimenea al sustituir la antigua por tubo de 200mm tras la reforma del local… pues bien nos sigue saliendo humo.. nose si te comente ke el local tiene planta baja mas otras 2plantas… Lo que hemos hecho a sido colocar tubo de 350mm haciendole 1curva a la chimenea desde la salida de la campana hasta la union con la segunda planta donde hemos colocado 1reduccion para unir con el tubo 200 que teniamos de obra… ha mejorado sale menos humo pero aun y todo sale como a rafagas hace bolsas unas veces aparentemente va bien pero otras sale bastante humo… Ahora hemos decidido seguir con el tubo de 350mm hasta la union con el tejado donde en principio mantendremos el tubo de 200. Que opinas? crees que así ira mejor? o tendremos que seguir con el tubo de 350mm hasta terminar la chimenea tejado incluido?? Si me pudieras dejar 1direccion de correo electronico donde escribirte podria adjuntarte fotos del fuego bajo con su campana para que tengas mas datos.. 1saludo
Buenos Días, sí recuerdo su caso, lo suyo es llevar el tubo de 350 hasta el final, pues tenga usted en cuenta que cuando se hace una reducción en el tiraje, que es lo que usted tiene actualmente de 350 a 200, el humo encuentra obstáculos, y eso hace que le revoque, y además es una cosa muy curiosa, porque ocurre como usted dice, no siempre revoca, pero por eso, como ya le dije en su día, su problema es que redujo mucho el tiraje, y va por buen camino en solucionarlo, pero no se quede a medias, ponga todos los tubos de 350, seguro que se le soluciona, le dejo mi correo para que envíe las fotos o lo que quiera para asegurarnos m.carmen@grupoapacar.com, Saludos, y estamos en contacto
Hola, buenas tardes.
Mi problema es el siguiente:
instalamos un recuperador de hierro fundido en una chimenea de obra y piedra construida expresamente para el recuperador. Como el salón y la cocina están en el mismo espacio de la casa, cuando cocinamos con la campana extractora en marcha,
la chimenea entra en depresión provocando que el humo inunde el salón a través de la rejilla de entrada de ñaire para la combustión. De momento lo solucionamos abriendo la ventana mas próxima a la campana extractora, pero entonces se enfría el salón.
Mi pregunta es: existe alguna manera de incorporar aire desde el exterior a la cámara de combustión del recuperador?
Cual seria la manera correcta de hacerlo?
Quizás usted tenga otra solución?
Gracias.
Cual seria la manera correcta de solucianarlo?
Buenos Días, su problema es bastante complejo, porque influyen varios factores, desde luego, no le aconsejo que manipule en ninguna forma su recuperador, lo único que podría hacer, es abrirle una entrada de aire desde el exterior al salón en una zona que esté más o menos cerca de su recuperador, en esa entrada de aire se colocaría una rejilla. Para evitar que continuamente nos esté entrando aire, coloque una/s rejilla/s que se puede regular la posición de abierto y cerrado, así evitamos que nuestra chimenea se ahogue, por la falta de aire, que se provoca cuando la campana extractora esta en funcionamiento, espero haberle ayudado, Gracias por seguirnos en la red
hola. He colocado un tubo exterior de acero inox.(simple)con masilla refractaria en las juntas, y en lo alto un sombrerete con rodamientos.el problema es que cuando esta funcionando la estufa el agua condensa por dentro y se acumula en el final del tubo (que es en forma de T), al cual le tuvimos que hacer un pequeño agujero para que drenase el agua.y del sombrerete tambien caen gotas de agua con ollin.como puedo solucionarlo?? gracias
Castro Buenos Días, primero hay que determinar que es lo que nos provoca la condensación como usted sabe, el problema radica en el cambio brusco de temperaturas en los tubos de salida de humos, por lo que me cuenta puede ser el último tubo que no lo tiene aislado, para solucionarlo puede sustituirlo por tubos calorificados, es decir que vienen aislados, o bien, tendrá que recubrir ese último tubo de obra e introducirle aislante, espero haberle ayudado, Gracias por seguirnos en la red
Buenas tardes.he colocado una estufa de leña en una habitacion pequeñita,que es toda de piedra,pero el problema viene cuando la quiero encender y me mete el humo todo para dentro de la habitacion,esto pasa simempre que la enciendo,sin embargo he descubierto que abriendo la venta de la habitacion no mete humo.crees que esto es debido a la falta de tiro? Espero tu opinion.
Graña Buenos Días, claramente, por lo que me cuenta, el problema es que la habitación es demasiado pequeña para su estufa, es decir, su estufa necesita oxígeno para realizar la combustión y no obtiene suficiente con el que tiene en la habitación, por eso al abrir la ventana el tiraje funciona bien, para solucionarlo, tiene que poner una entrada de aire a la habitación, mediante rejilla/s lo más cerca que pueda de la estufa, para evitar que le entre frío, puede ponerlas de las que se pueden cerrar, así las puede abrir sólo cuando encienda la estufa,espero haberle ayudado, Gracias por seguirnos en la red
Hola,
Esta página es alucinante. Gracias por vuestra paciencia para responder a las preguntas nuestras.
Nosotros necesitamos que nos oriente alguien sobre la instalación de una estufa en un Dúplex, pues aunque estamos en el último piso, el tubo de humos tendría que salvar una pequeña desviación ya que se instalaría en el patio interior del edificio y tenemos una cubierta como techo. No hay que romper el techo, solo habría que poner un codo (digo yo) para sacar el tubo por el lado derecho, pero no sabemos si perderíamos el tiro. Imagino que en total serían tres codos para instalar la estufa: uno para la pared, otro para desviar el tubo y sacarlo del techo y el último para ponerle el sombrerete. Esto sería posible hacerlo?, puedo tener alguna esperanza?. Gracias de antemano por vuestra respuesta y tiempo. Saludos desde Barcelona
Alex Buenos Días, y gracias por su comentario, es un placer poder ayudaros, en respuesta a su duda, decirle, que en el revoque de humos influyen muchos factores, por ese motivo, debemos ser lo más cuidadosos posible con los pasos a seguir a la hora de instalar una salida de humos, con respecto a su caso en concreto, decirle, que tres codos, puede ser problemático, intente buscar la fórmula para instalar sólo dos y que además el espacio entre uno y otro, no exceda de 50 cm., luego en la salida al exterior, procure subir la salida lo suficiente para que no tenga obstáculos a la misma altura, en un radio de unos 8 metros, si esta en una zona ventosa, tiene que poner un sombrerete antirevoco, y además si es una zona fría, tendrá que poner tubos calorificados, para evitar problemas de condensación; respete también el diamétro de tubos de su estufa, es decir si la salida es de 150 el diamétro útil de los tubos ha de ser de 150, creo que a groso modo eso es lo que tiene que tener en cuenta para evitar en la medida de lo posible que tenga problemas con su tiraje, espero haberle resuelto su duda, Gracias por seguirnos en la red
Gracias Mary Carmen por la respuesta, ha sido muy esclarecedora. Ahora estamos mirando otra opción pues no vemos viable poner menos de 3 codos en ese lugar. Así que estamos mirando poner la chimenea en el primer piso, a ver como lo ponemos sobre papel
.
Saludos y gracias nuevamente.
Estamos en contacto, saludos
Buenos días, hace un par de meses me instalaron una estufa Panadero, y tengo el problema que cuando la chimenea ya lleva un rato encendida, es tal la presión de los tubos al expandirse por la calor que me levantan (pinzan) la estufa de las patas delanteras, y la T de union está algo deformada de la misma presión. El albañil que me la instaló, aplico masilla refractaria entre cada tubo dejandolos así completamente pegados, por lo que no puede haber movimiento de expasion-contracción, ¿puede ser ese el problema?, ¿hay alguna solución que no implique desmontar todo el sistema de salida de humos para re-colocarlos?.
Muchas gracias por su atención.
Buenos Días, Gracias a usted por su comentario, en respuesta a su problema, decirle que la masilla refractaria, no es el problema, puesto que eso le está evitando que cuando dilatan los tubos, se le saliera humo por las uniones de estos. Pero siento decirle, que no se me ocurre ninguna opción alternativa para solucionar su problema, que no implique el desmontaje y recolocación de los tubos. Gracias por seguirnos en la red
Muchas gracias por su atencion y pronta respuesta.
Gracias a usted por su comentario, Saludos
Hola a todos ante todo gracias por ayudar a los que no sabemos de estos temas, presento el mío, me regalaron una estufa de hierro cilíndrica, la he colocado en el dormitorio en una casa de campo, le he sacado los conductos de expulsión de gases por el exterior y me tira bien, la he colocado cerca de la pared para que no me estorbe demasiado, le he puesto unos paneles refractarios detrás para que la parede no se caliente demasiado y todo bien, el único problema que tengo es que la salida de humos de la parte trasera de la chimenea hasta la parede tiene poco trayecto, unos 30 cm. y por el hueco que traspasa la pared se cae la mezcla aunque le he puesto mezcla refractaria.
¿debo agrandar el hueco y colocar aislante alrededor del tubo de escape de gases?
Muchas gracias
Buenos Días Antonio, es un placer para mí, poderos ayudar, con respecto a su duda, sí, para evitar que la mezcla se caiga, sería conveniente ampliar el hueco, y aislarlo, debido a las altísimas temperaturas que alcanza ese primer tubo, de no aislarlo seguirá teniendo el problema; Gracias por seguirnos en la red
Muchas gracias Mari Carmen, se me olvidó preguntarte si ews necesario también poner en el primer tubo un regulador de caudal, no sé si se llama así, es decir una llave que regule el tiro.
Gracias una vez más
Como necesario no es, pero si lo pone, lo que consigue con ello, es regular el fuego, es decir, si necesita que se avive más o a la hora de encenderla, lo abre al máximo, así el tiraje está totalmente abierto, que le interesa que este en stand by, para que no le consuma tanta leña, y sea una posición de mantenimiento, pues lo pone en posición de cerrado, es práctico el ponerlo si su estufa no viene preparada para regular el tiro, gracias a ti Antonio
Hola, quisiera instalar una chimenea en mi salón de 25 m2, pero no tengo instalado tubo de obra. ¿Tendría que picar la fachada para sacar el tubo al exterior? Hay que tener en cuenta que las temperatuas nocturnas exteriores en invierno puede llegar hasta 5 bajo cero e incluso puntualmente más frio. ¿ Sería interesante picar techo de primera a segunda planta (por aprovechar el calor con rejillas) y sacar el tubo al exterior en la 2ªplanta? Es muy costosa la obra? El consumo en gas es enorme, pero no se si me compensa la instalación, aunque siempre he querido tener una chimenea.
Muchas gracias. Rosa
Buenas Tardes Rosa, voy a intentar resolver sus dudas, el tener una chimenea en casa, si la enciende con regularidad, si que le va a proporcionar un consumo menor en su factura de Gas, porque en una casa da una calor cálida y muy agradable, y además se nota en las habitaciones de la casa, aunque evidentemente las más alejadas del salón se notan menos, como es lógico; a la hora de escoger su chimenea yo le recomendaría las que tienen turbinas, pues este tipo de chimeneas una vez que cogen temperatura son más eficaces en la distribución y mantenimiento del calor. Con respecto a dónde sacar el tubo si en la 1ª planta o en la 2ª; yo le diría que le interesaría sacarlo en la 2ª planta, para como usted dice aprovechar la calor de los tubos, pero tenga en cuenta que hay veces que uno tiene que adaptarse a lo que pueda ser y no a lo que uno quiera, tendrá que consultar con algún perito y con los albañiles, el tema técnico de dónde es conveniente en su estructura sacar el tubo de salida de humos, y el precio de cuanto le puede costar la obra. Espero haberle ayudado, Gracias por seguirnos en la red
Hola,
Estoy en la misma situación de Rosa sólo que en mi caso tengo calefacción de gasoil con radiadores y me sale muy caro el consumo que tiene. Por eso estoy pensando en instalar una chimenea y una salida de gases interior mediante un tubo que atravesase una planta y el tejado. Me gustaría que este tubo fuese de pared simple para que transmitiese todo su calor a la estancia, ¿es posible?
Gracias por la respuesta.
Buenas Tardes, si es posible, siempre y cuando no se produzcan entre unas estancias y otras unas diferencias muy grandes en las temperaturas, pues de ocurrir esto se le produciría la condensación, provocandole bastantes inconvenientes, espero haberle resuelto su duda, Gracias por seguirnos en la red
Hola Mari Carmen.Voy a poner una chimenea en mi cocina-salon.Mi duda es que el tubo de extraccion de gases va a pasar por medio de un mueble de cocina.La chimenea tendra 2 metros antes de pasar por dentro del mueble.Tendre que poner algun tipo de aislante o la chimenea ya no cojera tanto calor como para que pueda hacer fuego?.El tubo es de acero no aislante.Gracias de antemano
Buenas Tardes, en respuesta a su consulta, si le recomiendo que ponga aislante alrededor del tubo (lana de roca), pero sin pegarlo en exceso, deje espacio para que el tubo pueda dilatar, pues aunque lleva dos tubos que preceden a este que atraviesa el mueble, aún ese llega bastante caliente, para colocarlo en esa zona sin más. Espero haberle ayudado, Gracias por seguirnos en la red
Me llamo Jose y escribo desde Menorca, antes que nada, quisiera agradecer el esfuerzo por contestar y compartir tanta información, es un placer leer blogs como este.
Expongo mis dudas, a ver si me las puede resolver; vivo en una casa de alquiler bastante antigua, unos 70 años aprox. en el salón me gustaria poner una estufa de leña que me han regalado (de la quinta de la casa.. una jotul nr507, en aparente buen estado) mis dudas son porque donde quiero ponerla, se ve que hubo otra estufa anteriormente, y hay una instalación de chimenea de tubo de fibrocemento, uralita o similar desde el techo del salón (a 3,40 m.) hasta el tejado (otros 4 m. aprox.), atravesando una buhardilla, por lo que he podido ver en buen estado y con un sombrero antirrevoco ; por comodidad y por tratarse de una casa de alquiler en la que no quiero hacer excesiva inversión, me gustaría saber si hay alguna forma de comprobar el estado de la instalación, si sería factible aprovechar la instalación existente (es de similar medida a la salida de la estufa, unos mm mas grande), y en caso de poder usarla, cual sería la mejor manera de unirla con los tubos de acero inoxidable, estuve mirando y el borde exterior del tubo es de 150 mm y he visto reductores de 150 a 125 y parece que sería fácil acoplarlos, pero no sé si tiene inconvenientes. Gracias de antemano!
Buenas tardes José, Gracias por tu comentario y el placer es mío, por poder ayudar, en respuesta a su duda, decirle, que yo le recomendaría que ya que la instalación anterior es de mayor diámetro que la suya, que no usara la antigüa directamente, puesto que como usted dice es de fibrocemento, seguramente si se ha usado con cierta frecuencia, no se encontrará en óptimas condiciones, sino que introdujera en el interior de la antigüa los tubos de 125 desde arriba hasta abajo, porque cuando se colocan ampliaciones o reducciones, en su caso una ampliación puede haber problemas de revoque, y además a eso se une, como le ya le he comentado antes, que no tenemos forma de saber como se encuentra la instalación antigüa.
Mi consejo es que valore los pro y los contra:
1/ Si coloca tubería nueva aprovechando la instalación antigüa, los dos primeros póngalos de acero inoxidable, pero el resto puede ahorrar colocando tubos galvanizados, y listo
2/ Si utiliza la antigüa instalación, tiene que seguir comprando los primeros tubos inox.+ reducción; y además corre los siguientes riesgos:
- Problemas de revoque
- Posibles fisuras en la instalación antigüa, filtrándose humo a otras estancias
- Que se produzca una deflagración dentro de la instalación, por la acumulación de hollín en las paredes del tubo de fibrocemento
Espero haberle ayudado, Gracias por seguirnos en la red
Hola Mari Carmen,
Queremos colocar una estufa en mitad de un semisótano de unos 60 m2 separando la chimenea unos 2 o 2’5 metros de la pared y sacando el tubo por la ventana (son ventanales de unos 40 cm de altura casi pegados al techo). En principio habíamos pensado colocar un codo hacía que subiera el tubo hacía el techo y siguiendo la línea del techo sacar el tubo por la ventana y con otro codo de 90º subirlo por encima de la casa. Pero claro, al leer que no es recomendable poner más de un tubo de 45º nos hemos quedado un poco parados, ¿sería demasiado poner estos 3 tubos de 90º? (el primero nada más salir de la chimenea, el segundo dos metros más arriba, casi en el techo y el tercero cuando salga por la ventana). Por otra parte, siempre hemos tenido la duda, ¿cómo sujetamos a la pared y al techo el tubo? ¿existe algún producto específico? (tanto la pared como el techo no llevan ningún tipo de azulejo o pintura especial)
Enhorabuena por los interesantísimos consejos que estás dando
Mi caso es un poco más “rústico”
Juan Buenas Tardes, primero de todo quería pedirle disculpas por no haberle respondido a su consulta antes, pero problemas familiares me han tenido muy liada, también quería agradecerle por su comentario, pues comentarios como el suyo me animan a seguir con más ganas.
En respuesta a su duda, vamos por partes:
1/Por lo que me explica, entiendo que esa es la única manera de sacar su salida de humos tal y como lo tiene planteado, pero le puedo decir con más de un 50% de probabilidad, que esa instalación le provocará que su estufa le de humo; y el porqué es muy sencillo, en muy poco tramo de tubería le va a obligar al humo a que pase por tres recovecos con un ángulo de 90º, para que se haga una idea de lo que forzaría el tiro, le digo la proporción que se admiten como máximo para que no de problemas de revoque una instalación, 2 codos de 45º con una separación no superior a 50 cm. entre un codo y otro; es por lo que yo le preguntaría, ¿Habría posibilidad, de instalar la estufa, cerca de la pared dónde se encuentran, los ventanales, por dónde tiene pensado sacar la salida de humos? Si hubiera posibilidad no lo dude, cámbiela, pues una estufa que de humo, al final acaba uno por no encenderla.
2/Para sujetar los tubos se utilizan unas abrazaderas metálicas, que se ajustan al grosor de los tubos y que se atornillan a la pared y techo
Espero que aunque tarde, le haya podido ayudar con su consulta, Gracias por seguirnos en la red
Hola, necesito saber si cuando la chimenea está encendida es normal notar falta de aire en mi salón de 32m( es decir, se reseca mucho es ambiente)
tengo una entrada de aire de la cocina que está contigua al salón. será suficiente? Mi hogar es de 16kw. gracias
Iñigo Buenas Tardes, primero de todo quería pedirle disculpas por no haberle respondido a su consulta antes, pero problemas familiares me han tenido muy liada, en respuesta a su consulta, sí puede notar falta de aire si su salón esta herméticamente sellado, es decir no tiene ningún sistema de ventilación adicional, y además, sus ventanas y puertas son muy herméticas, y si ha llegado a notar esa falta de oxígeno, no le será suficiente con la entrada de la cocina, sino que sería conveniente que pusiera alguna adicional en el salón, lo más cerca posible de su hogar, espero haberle resuelto su duda, aunque más tarde de lo que me hubiera gustado, Gracias por seguirnos en la red
Buenas Mari Carmen, en primer lugar enhorabuena por tu página es estupenda.
Yo tengo instalada una chimenea prefabricada en un salon aproximadamente de 60 m2 la chimenea tiene una boca de 1m, cuando enciendes la chimenea no hace nada de humo, pero cuando lleva encendida un rato empieza a revocar el humo, por lo que he leido en tu blog, esto puede ser debido a que la chimenea necesita más oxigeno del que existe en la habitación, por eso en cuanto abrimos un poquito la ventana el humo desaparece. Para evitar esto pones que se recomienda poner rejillas de ventilación en el salon mi pregunta, puedes poner la rejilla de ventilación justo en la parte de atrás de la chimenea, o con esto no serviria para nada pues la entrada de aire tiene que ser por la parte frontal de la habitación???
Espero que me puedas ayudar, ya que estamos desesperados con el humo, porque tenemos un olora a humo…..
Un saludo y gracias de antemano.
Chao.
Buenas Tardes, primero de todo quería pedirle disculpas por no haberle respondido a su consulta antes, pero problemas familiares me han tenido muy liada, con respecto a su pregunta y consulta, decirle, que por lo que me comenta, efectivamente el problema radica en eso, en la falta de oxígeno para mantener la combustión y por eso se soluciona el problema abriendo la ventana, y usted mism@ se contest@, no resuelve nada si la rejilla de ventilación la pone en la parte posterior de la chimenea, tiene que ponerla en un lugar cercano a la chimenea y que haga que el aire exterior de la calle acceda al salón, pero puede elegir el tipo de rejillas que permiten abrirse y cerrarse, con idea de que cuando no use la chimenea no le entre aire frío al salón, espero haberle ayudado y perdón de nuevo por la tardanza en contestar, Gracias por seguirnos en la red
También quisiera agradecerle su comentario, es para mi un placer si consigo aclarar sus dudas
Muchisimas gracias por la respuesta, y si que me ha ayudado, mucho.
Hola,
Tengo un problema con una chimenea, que me instalaron hace 2 años de la marca Estufa DOVRE Astroline 3CBWB con leñero, pero que no ha funcionado nunca parece ser que el tiraje es pequeño para este tipo de chimenea y el instalador que la puso no quiso arreglarla y ahora la justicia nos ha dado la razón, pero tenemos que desintalar nosotros y llevarsela.
Al instalarla el “profesional” puso una reducción, y yo quisiera preguntarle como podría separar yo la reducción del tubo del techo sin hacer el menor daño posible??
Gracias por toda la ayuda que me pueda proporcionar.
Buenas Tardes, primero de todo quería pedirle disculpas por no haberle respondido a su consulta antes, pero problemas familiares me han tenido muy liada; en respuesta a su pregunta, decirle que para poder contestarle correctamente, necesitaría saber si entre la reducción y el tubo existe algún tipo de material sellante, o simplemente están encajados, si es esta segunda opción, con un poco de fuerza debe salir sin problema, pero si es la primera, según el material utilizado tendría una solución más fácil o más díficil, Gracias por seguirnos en la red
HOLA BUENAS NECESITO ME AYUDES TENGO UN PROBLEMA ME HAN INSTALADO UNA CHIMENEA DE OBRA Y TIRA MUY BIEN APENAS SACA HUMO EL PROBLEMA ES QUE SALEN UNAS GRIETAS MUY GRANDES EN LA CAMPANA DE SALIDA DE HUMOS YA LA HA RECONSTRUIDO 2 VECES Y VUELVEN A APARECER LAS GRIETAS PUEDE SER DEBIDO AL CEMENTO QUE NO SEA DE BUENA CALIDAD? EL ALBAÑIL DICE QUE ES DEBIDO A QUE SALE MUCHA LLAMA Y LOS CALENTONES LA AGRIETAN PERO PIENSO QUE NO TIENE RAZÓN YA QUE TIENE QUE AGUANTAR TEMPERATURAS ALTAS PUESTO QUE NO LA QUIERO DE ADORNO TU QUE CREES?GRACIAS DE ANTEMANO POR TU RESPUESTA YA QUE ME TIENE MUY PREOCUPADA
Buenos Días, y muchas gracias por su comentario, en referencia a su pregunta, decirle, que como usted bien dice, una chimenea es para encenderla y para pegarle calentones, no para tenerla de adorno, por lo tanto el problema de que se agriete no es por eso ni mucho menos, el problema esta, en que los materiales que ha utilizado su albañil, no son los que se requieren para este tipo de obra, es decir, no es que el cemento sea de mala calidad, simplemente que no todos los cementos sirven para todo, por ejemplo, no se utiliza un cemento cola gris normal, para pegar una solería porcelánica que este colocada en un exterior, sino que para esa función utilizaríamos un cemento cola porcelánico para exteriores; también está el tema de los ladrillos, al igual que el cemento que para una campana y chimenea tiene que ser muy flexible, los ladrillos para una campana y chimenea tienen que ser refractarios, y así con todo; con lo que concluyendo, su albañil, no ha utilizado los materiales adecuados para realizarle la campana, por eso por muchas veces que la arregle, se le sigue agrietando, la solución en este caso, tiene dos opciones, la más económica, rellene las grietas con un producto específico que sea pintable, y por supuesto flexible, y así estéticamente no se verían tanto, o si quiere acabar con el problema definitivamente, tendría que volver a hacer la campana, pero esta vez teniendo en cuenta lo comentado antes, Gracias por seguirnos en la red
MUCHAS GRACIAS ME PARECE QUE ACONSEJÁIS MUY BIEN
Muchas Gracias a usted por su comentario, es un placer para mi, poder poner a disposición de mis lectores, todo lo aprendido en estos años.
Buenas tardes, tengo una estufa en el garaje y quiero subir los tubos hasta el tejado por el interior de la escalera de la casa, pues ya tengo el agujero construido que es de obra.He hecho unos agujeros bastante grandes en cada planta para poner unas rejillas y así aprovechar el calor de los tubos .mis preguntas son las siguientes:
.la estufa tiene una salida de 150mm podría poner una reducción de 120 los dos ultimos tubos, pues la salida de obra de la chimenea no me cabe el de 150mm. El tubo de 120 viene justo en el hueco de la chimenea.
.En el agujero del garaje por donde quiero meter el segundo tubo de la estufa hay un cuadro de cables de luz,a unos 20 cm.¿tengo que poner lana de roca y tendría que seguir poniendo dicha lana por todo el hueco.
.Al ser un espacio muy reducido entre los tubos y pared, pues es un triangulo de unos 30 m.¿me recomienda sellar en alguna planta, me dicen que lo haga en la salida de la chimenea para así acumular el calor en todo el hueco de la escalera.
.Tengo que poner todos los tubos de acero inoxidable, y los tengo que pegar por masilla refractaria.
MUCHISIMAS GRACIAS POR ATENDERME Y ESPERO SU RESPUESTA. por cierto me llamo antonio.
Buenas Tardes Antonio, voy a intentar responderle a todas sus dudas, yo siempre recomiendo evitar las reducciones, pues suelen dar más problemas que por ejemplo las ampliaciones, pero esto es como todo, en el revoque influyen muchos factores, y no le puedo garantizar al 100% que le dará humo o que no lo hará, si no puede evitarlo, si que en lo demás tiene que intentar cumplir todos los requisitos para evitar que se junten más de un factor que pueda provocarle el revoque, con respecto a los cables de la luz, si tiene que poner aislante en esa parte para evitar que pueda provocarle problemas, pero no tiene porque poner lana de roca en todo el hueco, sólo se la recomiendo si vive en una zona muy fría, en ese caso si se recomienda para evitar la condensación, si yo también le recomiendo que selle en la última planta, por lo que usted dice, para acumular el calor en todo el hueco de la escalera, y por último, los tubos de acero inoxidable son una inversión pues son los que dan mejor rendimiento a largo plazo, pero como son mucho más caros que los galvanizados, yo entiendo que la economía haga que se coloquen también estos últimos, pero en ningún caso coloque los dos primeros galvanizados, y con respecto a la masilla, si tiene que pegar todos los tubos con la masilla refractaria, para evitar que con las dilataciones se le salga el humo entre un tubo y otro, espero haberle sido de ayuda, Gracias por seguirnos en la red
muchas gracias, todo lo tengo mas o menos controlado, lo unico el ultimo tubo con la reduccion, lo intentaré .
soy antonio el de la estufa con el problema de los tubos de 150,mi pregunta es ,¿que le parece si el ultimo tubo no pongo la reducción y sello la salida, el problema es que no sacaría el tubo por el hueco de la boca de la chimenea.La salida de la chimenea tiene 1 metro , y la anchura 120mm.
OTRA VEZ MUCHISIMAS GRACIAS Y haceís una muy buena labor.
Buenos Días, Antonio, Gracias por su comentario, entre las dos opciones que tiene poner la reducción o sellar y no poner el último tubo, me inclino por que coloque la reducción, porque el no terminar la salida de humos con tubos también nos puede dar muchos más problemas, Saludos.
me inclinaré por poner como me dice la reducción,muchas gracias otra vez y a ver que pasa,ya le contaré.MUCHAS GRACIAS. HASTA PRONTO ANTONIO.
buenas noches Mari Carmen tengo varios problemillas .Soy Antonio el del problema con los tubos hasta la chimenea, mis preguntas son estas:
.¿Podría poner la reducción de 150 a 120 en la salida de la boca de la estufa.
.¿Tengo que poner masilla en la unión de los tubos o solo cinta de aluminio.Pues no me gustaría que saliése humo entre las uniones de los tubos.
.¿Es mejor colocar el tubo flexible de acero inoxidable o tubos de 1m de acero inoxidable.La gente me dice que el flexible deja mas residuos de suciedad en el interior o polvillo.
.Si no hay otra solución pondría una estufa que tenga una salida de 120 o 125.
OTRA VEZ MUCHISIMAS GRACIAS POR LA ATENCIÓN Y PERDÓN POR LO PESADO QUE SOY.
UN ABRAZO , ANTONIO.
Antonio, Buenos Días, Gracias a ti por tu comentario, y no te preocupes por las veces que me preguntes, para mi siempre es un placer poder ayudarte, y puedes preguntar todo cuanto quieras, en respuesta a tus preguntas, podrías ponerla, pero ten en cuenta que si el fabricante eligió la salida de 150 para esa chimenea, es porque está pensada para una salida de ese diámetro, si la reducimos a 120, puede que no pase nada, o puede que ahoguemos la salida, provocando que nos dé humo, mi recomendación o pones la reducción lo más arriba del todo, o si puedes que cambies la chimenea a una con la salida, de 120 o máximo 125, con respecto a la masilla o cinta de aluminio, pon masilla, y si luego quieres la cinta de aluminio, pues si no ponemos la masilla, no tienes garantía de que no te saldrá humo por las juntas de los tubos, y por último los tubos flexibles, yo sólo los recomiendo cuando no hay otras opciones, ve a lo seguro y coloca tubos normales de acero inoxidable, espero haber aclarado tus dudas, y quedo a tu disposición por si te surgiera alguna más, Saludos
Muchas gracias por responderme, yo creo que ya me he enterado de todo y seguiré tus consenjos. Un saludo y ya te llamaré cuando la instale.
Un saludo muy grande.ANTONIO
Hola Mari Carmen, me ha parecido muy interesante y útil el blog, me he leído entera esta sección, Gracias de antemano por ayudarnos con nuestras inquietudes. Mi problema es el siguiente para ahorrar en calefacción (gas propano), decidimos intalar una termoestufa, marca solzaima, modelo acqua conectada a los radiadores de casa, la chimenea la montamos nosotros y lógicamente antes de leer tu blog, la salida es la siguiente, sale un tubo de unos 2o cm de 200 simple desde la chimenea, codo de 90 simple, tubo de 50 simple para salir al exterior, codo de 90 con tapa para limpiar (T) en posición inclinada a unos 45 grados, tubo de 1m doble, codo 45 doble, y 4 metros de tubo de 200 doble hasta el sombrerete, me imagino que como instalción es un desastre, cuando la chimenea esta cargada y tiene fuego vivo con llama no hay ningún problema al abrir la puerta para cargarla, el problema aparece cuando esta la leña consumida o con poca intensidad, entonces al abrir la puerta para cargarala sale humo al interior de la habitación y huele bastante a leña, tiene una rejilla en la parte frontal debajo y dos laterales en la parte superior, estamos pensando en romper la pared del salón colocarla en el jardin para conseguir sacar el tubo de la chimenea recto o con solo dos codos de 45 y despues cerrarla con termoarcilla y aislante, una de las dudas seria si seria mejor dejar la entrada de aire como esta ahora con la rejilla desde el interior del salon o por lo contrario dejarla desde el exterior al habitaculo donde ira la termochimenea, coge el aire por detrás y abajo, y si merece la pena esa obra o no, Gracias y perdona por el rollo que te he soltado. Oscar
Oscar Buenos Días, Gracias por tu comentario, y no me has soltado ningún rollo, todo lo que me has escrito es necesario, para que yo pueda saber la situación en que se encuentra tu instalación.
A ver, tu tipo de instalación aunque parezca mentira suele ser muy frecuente, porque normalmente cuando decidimos colocar una estufa pensamos más en el lugar estético dentro de la casa, que en la mejor ubicación para que tenga un buen tiraje, por eso la gran mayoría de instalaciones fallan, nada más utilizarse la chimenea o estufa, en su caso, lógicamente, si merece la pena que usted haga la obra, pues es una inversión a largo plazo, piense en cuanto dinero se ahorrará en gas, pues las chimeneas si se les hace un buen mantenimiento duran muchísimos años. Si la deja dónde la tiene actualmente, le garantizo, que en un par de años, o antes, acabará por no encenderla, pues se cansará del humo que se le mete en la vivienda, ya que el olor se queda durante días, y le ahuma todo el salón, provocando que tenga que pintar con más frecuencia, con lo que ello supone, económicamente hablando.
En cuanto a la entrada de aire, tiene que colocar la rejilla, de forma y manera, que aire del exterior, entre dentro del salón, para que su termoestufa siempre disponga de aire renovado, y así, conseguir una buena combustión, y evitar el temido revoque.
Espero haber aclarado sus dudas, Gracias por seguirnos en la red
Hola,hemos instalado un cassette marca Jotul que las primeras veces al ultilizarlo funcionaba o.k., pero ultimamente, sin ninguna causa, revoca el humo por los tiros de aire. El tubo no está obstruido.No hay viento fuera. Seguimos al pie de la letra las instrucciones de uso y, aún así, al rato de estar funcionando de vez en cuando sale humo por los tiros. ¿Podeis darnos alguna pista de por qué ocurre esto…? Gracias.
Buenos Días, en un caso como el que me cuenta, para poder dar un diagnóstico certero, necesito todo la información posible, por ejemplo, un dato importante, es saber en que situación se encuentra el fuego, en el momento que sale humo, al principio recién encendida, cuando el fuego está fuerte, cuando el fuego está flojo, cuando lleva un rato, cuando se está apagando…; otro aspecto importante es saber el tipo de sombrerete que tiene instalado, (anti-revoco, de obra, fijo, giratorio,…); algunos detalles de la instalación, como si tiene aislante en la salida de humos, si la salida está completamente recta o si tiene algún codo,… y por último, las condiciones atmosféricas del día, si hace frío, si hay niebla, si hay viento racheado, si hay viento flojo, si no hay viento.
Otra cuestión que ocurre en algunos casos, es que lo que sale es un humillo, pero no es humo, para saber si es humo o no, debe fijarse en el olor que desprende, si huele a leña, es humo evidentemente, o si por el contrario es un olor pestilente, puede ser de que se nos esté chamuscando el aislante, como ve, es completamente diferente la solución de si es una cosa o la otra.
Quedo a la espera de más información para poderle concretar cual puede ser el problema y cual la solución, Gracias por seguirnos en la red
Buenas noches Mari Carmen, muchos saludos y gracias por anticipado, mi consulta es la siguiente: Me están instalando una estufa de leña en una casa de 1 planta, al ir a romper la escayola del salón donde se presuponía que estaría la preinstalacion hemos visto que el constructor en mi chalet no lo hizo, otros vecinos lo tienen, al asomarnos por el agujero vemos la chimenea que no cae recta, hay unos 2 metros de desviación en la vertical. Desde el techo hasta la salida de humos del tejado habrán unos 4 o 5 metros, el instalador me ha aconsejado poner tubo flexible de acero a partir del techo hasta el final, no ve otra opción ya que no se puede pisar por encima del techo, ¿Como ve esta solución? ¿Seria necesario recubrir ese tubo flexible de acero? Muchas gracias. JULIAN de Avila
Julián Buenos Días, y gracias por su comentario, voy a intentar resolver sus dudas, ya le digo de entrada, que no soy partidaria del tubo flexible, y menos si se utiliza para grandes distancias, pues es un recurso que tenemos y podemos utilizar, pero que es recomendable para tramos más pequeños, pero claro yo no he visto su instalación y no sé si realmente, no existe otra posibilidad que montar este tipo de tubo, mi recomendación es que hable de nuevo con el montador, y que le haga hincapié, en que intente buscar, a ver si es posible colocar tubos de acero inoxidable normales sin que tengan que ser flexibles, tenga en cuenta que puede utilizar hasta dos codos de 45º (máxima separación entre uno y otro de unos 50 cm) para poder darle una desviación al recorrido de la salida de humos, y su segunda cuestión no la comprendo muy bien, por lo que me dice, entiendo que se refiere a recubrir el tubo flexible, con otro tubo rígido de acero inox., pero como ya le he dicho antes, entiendo que la cuestión es intentar poner a ser posible todos de tubos rígidos, y así poder evitar posibles problemas futuros, espero haberle ayudado con sus dudas, Gracias por seguirnos en la red
Muchas gracias por la respuesta tan rápida y útil. Les deseo lo mejor. Saludos, Julián de Avila
Hola Mari Carmen,gracias por responderme,es referente al cassette marca Jotul 22 que revocaba el humo por los tiros de aire, mi nombre es Luis.Me haces una serie de preguntas,te digo, el tiro de la chimenea nada más salir del cassette es medio metro de tubo recto(de 150 DIM)y comienza un codo de 45 grados, después continua con otro medio metro más recto y otro codo de 45 (O sea que tiene dos codos) o ya sale en recto otro metro hasta el tejeado (en una chimenea de obra). El sombrerete es de obra, o sea un tejadito encima de la chimenea.Cuando ha revocado el humo lleva funcionando mas de una hora.La sala es de 16m.
Buenos Días, por lo que me comenta, creo que es casi seguro, que es problema de falta de oxígeno, es decir, su chimenea necesita más aire renovado, que el que su salón tiene, por eso le da humo cuando lleva algún tiempo funcionando, la solución a su problema, pasa por colocar rejillas de ventilación desde el exterior, para que la entrada de aire sea mayor que la que ahora tiene, procure, ponerlas lo más cerca posible de su chimenea, y si quiere evitar que la entrada sea constante, puede colocar rejillas, que permiten ser cerradas, espero que pronto pueda disfrutar de su chimenea, Saludos
Muchas gracias por su respuesta Mari Carmen. Nosotros estamos también casi seguro que va a ser la falta de oxígeno, ya que además el cristal enseguida se ennegrece de hollín, como si no hiciese una buena combustión. Lo curioso es que al principio no lo hacía, ha sido después de utilizarla 6 ó 7 veces. Vamos a seguir su consejo porque pensamos que está el lo cierto. Muchas gracias y un saludo. Luis.
Luis, encantada de coincidir contigo en el diagnóstico, quizás las primeras veces, había cualquier cosa diferente, como que alguna puerta se quedara un poco abierta o algo así, Gracias a ti, y ya me contarás que tal te ha ido todo, Un abrazo
Buenas tardes.
Soy Alberto, y recientemente me han hecho un merendero de unos 25 metros cuadrados y 2,50 m de altura, en los que he colocado un hogar de leña (chimenea francesa comprada prefabricada)y una cocina bilbaina de leña y carbón (Hergom).
Ambas, en principio, y encendiéndolas por separado, tiran bien (la chimenea francesa revoca algo de humo,pero al encenderlas juntas teniendo la puerta y ventanas cerradas, el tiro del hogar de leña arrastra al tiro de la cocina bilbaina, echando ésta humo en cantidad.
Hemos alargado las chimeneas de salida de humos (tendrán unos 5 metros sobre el fuego, y superando con creces la cumbrera del tejado), pero el problema continua.
También hemos abierto dos agujeros de 12 x 12 cm y sigue pasando lo mismo.
Si me pudieran solucionar el problema me harán un favor inmenso.
Muchas gracias.
Alberto.
Sucede que al abrir una rendija en la puerta el problema desaparecetira
Alberto, Buenas Tardes, el problema que le hace que le de humo, es que cuando enciende ambas cosas, se queda sin suficiente oxígeno en el merendero, para que la chimenea haga una buena combustión, de ahí, que si habilita una entrada de aire (abrir un poco la puerta), el problema se solucione, aunque ya ha abierto dos agujeros, no deben ser suficientes.
Necesito que me diga en que pared ha abierto, los agujeros, y en que pared están la cocina y chimenea, dónde la puerta que abre la rendija, porque así, podré decirle dónde es el sitio más conveniente, para que abra o bien un nuevo agujero, o bien, si es necesario ampliar los que ya tiene, pero está claro que el problema, es que tiene una falta de aire renovado.
Quedo a la espera de su respuesta para intentar darle una solución,
Gracias por seguirnos en la red.
Hoy me han dejado en mi e-mail el siguiente comentario, que quiero compartir con todos vosotros
Estefanía: “Hola, me han instalado una chimaenea, y tengo un gran problema!!!!! No tira….todo el humo lo mete para la casa, ¿tendrian alguna solución para poder aplicar?
¿Tendrian alguan tipo de ventilador que succione el humo, o algo parecido???
La salida esta por encima de la cumbrera de la casa, ¿que diámetro tendria que tener el tiro? Unos nos dicen que el tiro tiene que ser recto, otros curvo…….nos dicen que necesita un cuello de cisne, no sabemos a quien acudir…..o a quien hacer caso….el caso es que no tira!!!!!
Muchas gracias!! Un saludo.”
Os pongo mi respuesta a su e-mail:
Buenos Días, Estefanía, la veo bastante preocupada y nerviosa, y aunque el problema no es para menos, verá como le encontramos solución.
El problema, es que no me aporta en su correo prácticamente ningún, dato que yo pueda utilizar para saber dónde radica el problema.
Para poder ayudarla, usted me tiene que proporcionar los datos que necesito, quiero que haga lo siguiente, léase despacio todo mi artículo Pasos para la correcta Instalación de una Chimenea o Estufa de leña http://www.apacar.blogspot.com.es/2010/02/pasos-para-la-correcta-instalacion-de.html, y en cada punto apunte, lo que usted tiene, por ejemplo, el punto 1 es la tubería de la instalación,
si es completamente recta o no, el diámetro de los tubos puesto y si en su instalación existe codos y de que diámetro; y así punto por punto, con toda esa información, seguro que encontramos el problema,
que hace que le revoque el humo, y una vez encontrado, le propondré las posibles soluciones al mismo.
Voy a incluir su consulta en mi Blog, en el apartado comentarios para que otras personas que se encuentren
en su misma situación, puedan encontrar la respuesta a sus problemas.
Saludos, Gracias por seguirnos en la red.
Respuesta de Estefanía: Aquí le adjunto algunas fotos de la chimenea, es de ladrillo y tiene detras un horno de leña antigüo.
A la salida de la campana es de unos 40×15 y 60cm mas arriba hay una reducción de ladrillo a 15×15.
No tiene altar, es recta
Estefanía Buenos Días,
Me faltarían aún muchos datos para poder ayudarle más, pero por las fotos que usted me ha enviado, creo que el principal problema que usted tiene en su chimenea, es el horno de leña antigüo que tiene detrás, y me explico, cuando encendemos la chimenea, nuestro fuego tiene una dinámica en espiral, es decir va girando sobre si mismo, al igual que el humo y gases que desprende, en su caso tiene una salida frontal, como todas las chimeneas, pero también otra salida en la parte trasera, (la boca del horno), y además, tanto una salida como otra no son simétricas, es decir, la boca delantera es mayor que la trasera, con lo que, hacemos que la dinámica de rotación del fuego se rompa, en definitiva, nuestra chimenea no puede trabajar bien, en esas circunstancias, pero además, el tiro de la chimenea que usted me comenta que
tiene de 150×150, me parece pequeño para la chimenea que veo en su fotografía.
Siento decirle, que en mi opinión es complicado que su chimenea no le dé humo, porque con los pocos datos que tengo, ya veo varias cuestiones muy mal enfocadas, pero le voy a decir lo que yo haría si fuera mi chimenea:
1/ Encargue, una chapa, de cierto grosor, para colocar en la parte trasera de su chimenea, de esa manera cuando encienda la chimenea, no podrá utilizar el horno, pero es una solución, para poder utilizar las dos cosas, aunque no a la vez.
2/ Coloque como sombrerete extractor, si ha leído mi artículo, verá que no suelo recomendarlo, pero en su caso, quizás nos
pueda ayudar, porque con poco viento, está siempre tirando, y aunque hace que consuma más leña, en casos de tiro, pequeño, nos hace que el tiro esté más forzado, consiguiendo en ciertos casos, que acabemos con el problema del revoque.
Son dos soluciones muy baratas, y que le pueden solucionar su problema, no obstante, como le dije al principio aún tengo
pocos datos sobre su instalación, le emplazo a que si su albañil, u otra persona que sepa más datos de la misma, me pueda
dar más información, usted me la mande, y así yo pueda comentarle, cualquier otra cuestión, que le pueda servir, para solucionar su problema.
Por favor, me gustaría que me informara de que tal le ha ido, después de los cambios realizados,
Suerte y Saludos
Muy buenas, tengo una barbacoa de cassete en el porche, todo abierto, la altura de la chimenea es de 4 metros y finalizo con capuchon antirevoco, pero hace mucho viento y segun de donde sople me hace humo e incluso me tira toda la ceniza fuera de la barbacoa con mucha fuerza. Que puedo hacer para evitar esto.
gracias
Francisco
Francisco Buenos Días, por lo que me comenta, me da la sensación que el problema no es tanto el tiraje de la barbacoa/cassete, sino que tiene el porche totalmente abierto; intento explicarme, al encontrarse su porche totalmente abierto, no deja que su chimenea siga la dinámica normal del fuego, que es en forma circular; es decir, el fuego genera círculos, el humo también asciende en forma de círculos, al entrar en acción la racha de viento, que entra en el porche, rompe esa rotación, provocando como usted dice que incluso la ceniza se salga fuera de la barbacoa, la solución, pasa por cerrar en la medida de lo posible, un poco el porche, aunque sea con un sistema no fijo (tipo toldos,…), espero haberle ayudado, Gracias por seguirnos en la red
Mary Carmen, quiero construir una chimenea y me gustaría contar con tu asesaramiento.
Gracias
Buenos Días, dígame lo que necesita saber, y yo intentaré darle respuesta, Gracias por seguirnos en la red
Hola Mari Carmen.
Vamos a construir una chimenea y me gustaría saber si me ayudarias.
Un saludo
Buenos Días, le digo igual que el comentario anterior, dígame en que tiene dudas, y yo intentaré resolvérselas, Gracias por seguirnos en la red
Buenas tarde Mari Carmen.
La chimenea que pretendemos ejecutar, va en un habitáculo cuyas dimensiones son de 8×5 m,
es decir, 40 m2 , es un rectángulo regular
En el lado Norte, es un muro de 5 m de longitud y 3 m de y de 0.25 m de ancho en termoarcilla, que lleva una puerta de 2×1 y una ventana de 1,2×1, este lado linda con un patio descubierto de unos 40 m2
El lado Oeste, es donde este habitáculo se adosa a una nave que tiene una altura de 5 m, el muro es de ladrillo macizo perforado.
El muro del habitáculo que nos ocupa tiene longitud de 8 m y la altura es de 3 m. alto mas el triángulo de la cubierta que llega hasta los 4,5 m. con las características indicadas, pues es parte del muro de la nave.
En el lado Sur, las características son las misma que las indicadas en lado Norte, con la diferencia que, lleva una puerta igual pero en este caso lleva dos ventanas iguales a las del lado Norte.
En el lado Este, las características del muro son idénticas a las del lado Norte y Sur, solo que la longitud es de 8 m y la altura es hasta los 3 m. alto mas el triángulo de la cubierta que llega hasta los 4,5 m.
En el lado Este y en el centro irá la chimenea, que a ambos lados de la misma lleva una ventanas, iguales a las descritas con anterioridad.
Por lo que es de entender que, el tiro de la chimenea asoma a la cubierta mas o menos por la cumbrera, y a una distancia de la nave de cinco metros.
La cumbrera de la nave tiene una altura de 7 m. aproximadamente.
El habitáculo de 40 m2 es a dos corrientes, una de ella cubierta vierte en un canalón del lado Norte, y la otra corriente vierte al terreno en el lado Sur.
La cubierta es de chapa tipo Sanwichs con aislante de 30 mm.
Mi interés es saber:
La altura de la embocadura, si la anchura es de 1,40, ó 1,50 m aproximadamente.
Distancia desde la embocadura hasta fondo del hogar.
Altura del fondo hasta el comienzo del plano inclinado.
Grado de inclinación del plano inclinado.
Angulo del fondo con los laterales hasta los pilares de la chimenea.
Dimensiones de la garganta.
Altura de la cámara de humos.
Angulo de inclinación de la campana o cámara de humos
Dimensiones del tiro de la chimenea, en principio no va a ser cilíndrico.
Espero tengas datos suficientes para orientarme.
Gracias.
Añadir que, los vientos dominantes son Oeste-Este, y al revés.
que estamos a unos 325 m.s.n.m. y que estamos en la provincia de Badajoz en la zona de Villanueva de la Serena.
Otra vez gracias.
Buenos Días, he tenido que buscar y desempolvar, mi enciclopedia de chimeneas de obra, pues las medidas en una chimenea de obra, han de seguir unas medidas tipo, para evitar posibles revoques de humo, es decir, no se debe poner las medidas que se quieran, sino las que correspondan, en función de las dimensiones del hogar, y las dimensiones de la habitación, así que paso a detallar las medidas que usted me ha solicitado:
-Altura embocadura si la anchura es 1,40: aprox. 92 cm.
-Distancia de la embocadura hasta fondo del hogar: aprox. 51 cm.
-Altura del fondo hasta el comienzo del plano inclinado: aprox. 35,5 cm.
-Grado de inclinación del plano inclinado: aprox. 45º
-Angulo del fondo con los laterales hasta los pilares de la chimenea: No sé que ángulo es el que me pregunta
-Dimensiones de la garganta: aprox. 30,5 cm.
-Altura de la cámara de humos: aprox. 1,07 m.
-Ángulo de inclinación de la campana o cámara de humos: aprox. 45º
-Dimensiones del tiro de la chimenea: rectángulo: aprox. 30cm.x30cm. altura desde el suelo unos 8 metros, para superar los 7 m. de la cumbrera de la nave.
Espero haber resuelto sus dudas, Saludos.
Buenos días tengo un par de dudas la primera es que insert se podra adecuar más a mis necesidades, dudo entre dos modelos de hergom el h03-70 y h03-80, seria para una casa en león capital con 3 alturas de 40m2 cada una, aunque la chimenea iria en la piso intermedio y por tanto serían 2 pisos a calentar con 40m2 cada uno y ademas de la chimenea la casa tiene calefacción de gasoil con radiadores.
La segunda duda es como puedo evitar el revoco de la chimenea al encender el extractor de humos de la cocina, ya que la planta es diafana y es un salon-cocina, en el que la chimenea y el extractor estan en la misma habitación.
Muchas gracias por la información y un saludo.
Diego.
Diego Buenos Días, voy a intentar responder, a sus dos dudas, la primera, el modelo H03/70, tiene menor poder calorífico, pero también menor tiraje, es decir, le va a consumir menos leña, que el H03/80, y también le va a dar menos calor, teniendo en cuenta que usted dispone de calefacción de gasoil, ya tiene que valorar, que prefiere mayor poder calorífico, o menor consumo, y en función a esa reflexión elegir el insert.
Lo segundo, para que no le revoque el extractor, debe de hacer dos cosas muy importantes, lo primero ser muy estricto, y seguir todas las reglas, para que el tiraje de la chimenea funcione perfectamente, y segundo, no colocar la campana extractora a menos de 3 metros, y a ser posible, ubicarla de una manera frontal, es decir, si por ejemplo usted tiene una pared de 8 m. y otra de 5m. y coloca la chimenea en la de 5 m. la campana a ser posible debe de estar en paralelo a la de 5 m. y no la ubique en la de 8 m. Espero haberle resuelto sus dudas, Gracias por seguirnos en la red.
Buenas tardes Mari Carmen, en primer lugar muchas gracias por tu paciencia. Que te pareceria si ademas de lo que me has expuesto anteriormente hiciera una abertura al exterior para que el insert cogiera aire directamente del exterior de la casa, y en caso de hacerlo que tamaño consideras que debería tener?.
Muchas gracias de nuevo y en hora buena por el blog.
Un saludo.
Diego.
Diego Buenas Tardes, gracias a ti, por tu comentario, con respecto a tu duda, si puede colocar una rejilla o dos, para la entrada de aire al insert, los tamaños habituales son de 15×30, 15×15 o 20×20, cualquiera de estas opciones esta bien, Saludos.
Hola. En primer lugar felecitaros por el blog, es muy bueno.
Queremos poner una chimenea en la casa de la sierra, la queremos para que caliente solo el salón y que podamos asar alguna vez en ella. Nuestra duda es que marca y modelo de hogar escojer, abierto o cerrado. ¿Nos podría ayudar en la elección?
Muchas gracias.
Justo Buenos Tardes, gracias por su comentario, con respecto a la elección de un hogar cerrado o abierto, decirle, las diferencias que existen entre uno y otro, cerrado: el consumo es menor, suele haber menos problemas con el revoque, se reparte el calor de una manera más uniforme, y suele ser más segura, en el sentido de que no se salen brasas, ni los palos, y evitamos que algún niño, se pueda quemar, a favor del abierto, la comodidad, y una sensación más cálida, al notar más el calor “de una forma más natural”.
Con respecto a la marca del hogar, indicarle, que las marcas nacionales y europeas, suelen ser marcas de confianza, pero tenga mucho cuidado con aquellos modelos muy baratos, pues existen hoy en día, muchos productos fabricados en China, que no disponen de ningún tipo de garantía, yo le recomiendo la marca con la que llevamos trabajando muchos años, le indico su web: http://www.fugar.com/, Gracias por seguirnos en la red.
hola y muy bueno tu blog debo pedirte un favor inmenso soy una chica imnovadora que siempre esta haciendo cosas nuevas en casa pero con poquisimo casi inexistente presupuesto asi que tengo que crear mis ambientes de mes en mes y te pido si tienes alguna forma de enseñarme como hacer mi propia chimenea te lo agradeceria un monton un saludo argentina
Argentina Buenas Tardes, Gracias por tu comentario, entiendo perfectamente tu caso, en la situación económica que nos encontramos, cada vez más se acabará imponiendo el “yo me lo hago”, pero lo que me pides no es algo que se pueda escribir en dos líneas, pues la construcción de una chimenea requiere de ciertos conocimientos previos, y tener en cuenta muchos factores, y requeriría casi un libro, para poder explicar con todo lujo de detalles, y poder contemplar todas las posibles, opciones y problemáticas del tema en cuestión, de momento no me veo tan cualificada, como para abordar un tema tan extenso, y farragoso, y por supuesto lo que nunca he pretendido es hablar de lo que no conozco al 100% (y de forma contrastada), para no llevar a engaño a nadie. Siento que mi respuesta no sea la que esperas, pero en sinceridad te digo, que lo que me pides no es algo fácil de explicar en un post. Suerte con tu proyecto y Gracias por seguirnos en la red
Hola;
Gracias por los comentarios tan profesionales y compresibles para inexpertos.
Le ruego me indique ¿cual seria la mejor solución para aislar un tubo de chimenea que atraviesa un forjado de madera?
¿El tubo de acero doble capa y lana de roca interior es seguro a la larga?
¿que es mejor el tubo cerámico o el metálico ?
si conoce otros sistemas me encantaría conocerlos.
gracias por todo
Manuel
Buenos Días Manuel, ¡¡Muchas Gracias por su comentario!!, voy a intentar responder a sus dudas, a ver lo ideal, es colocar tubos metálicos, que son los recomendables para el tiraje de las chimeneas, y para ser más específica los de acero inoxidable, que son los que dan mejores resultados a la larga, no tienen en un principio porque ser de doble capa, los de doble capa sólo serían necesarios, para lugares dónde la temperatura exterior sea bastante baja, o dónde parte del trayecto, que atraviesa nuestro tiraje, exista una diferencia térmica importante, le pongo un ejemplo, en una casa dónde la planta baja estemos a una temperatura normalmente de 19º, pero en la segunda planta pasemos a 2º, ahí sí sería recomendable colocarlos, porque existe una diferencia térmica en el recorrido muy considerable, y podría provocarnos el efecto “condensación”, y lógicamente ese tipo de tuberías es segura a largo plazo, tenga en cuenta, que están diseñados para esa función.
Bueno en cuanto a como aislar el tubo que atraviesa el forjado, sería gráficamente, colocar una pared que oculte nuestro tubo, puede ser de lo que usted quiera incluso pladur, luego colocar el aislante, que debe ser lana de roca, (no utilice otro), después muy importante tiene que dejar una pequeña cámara de aire, entre el aislante y el tubo, suficiente para que el tubo pueda expandirse cuando la chimenea esté en uso, sin que se quede pegado al aislante, no le he dicho pero entre la pared y el aislante, no tiene porque haber separación; es decir sería:
pared-aislante-cámara de aire-tubería-cámara de aire-aislante-pared.
En cuanto a otros sistemas; decirle que éste es el sistema, tiene que respetar lo fundamental, que es la distribución y la lana de roca, el resto puede elegir entre toda la gama de opciones que existen en el mercado.
Manuel, espero que mi respuesta le resulte aclaratoria, al menos es lo que he intentado, Gracias por seguirnos en la red
Buenos dias me llamo Julio y la cuestion es la siguiente: tengo que reconstruir parte de una chimenea de obra y lo voy a hacer con tubo de inox en un tramo intermedio de tres metros, para ello tengo que conectar el tubo al suelo del primer piso mediante una reduccion de 200 a 180 y luego tres tramos de metro hasta conectar el tubo con la chimenea de obra. Puedo utilizar yeso basto con fibras de sisal para recoger el tubo en la conexion del suelo?
Saludos y gracias.
Buenos Días Julio, siento no haber contestado su consulta antes, pero me he cogido una semanita de vacaciones. Con respecto a su duda, lo ideal sería que rellenara el hueco entre el tubo y la conexión del suelo, con mortero refractario, pero dejando un espacio de aproximadamente un centímetro, y en ese centímetro, utilizar masilla refractaria, nosotros recomendamos la marca Ceys, porque es la que sabemos que funciona muy bien. Espero haberle resuelto su duda, Gracias por seguirnos en la red.
Hola, soy Marcela; estoy construyendo una chimenea con salida por la pared lateral de la casa y necesito saber el diametro del tubo que tengo que comprar. Las medidas de boca son 70 cm de ancho x 40 de alto y 60 de profundidad. muchas gracias
Buenos Días Marcela, ante todo disculparme por mi tardanza en contestar a su duda, pero me he cogido una semana de vacaciones. Con respecto a su duda, decirle, que el diámetro del tubo que tiene que comprar para el ancho de boca que usted me ha indicado, es de 200×200, Gracias por seguirnos en la red.
Buenas noches, mi nombre es Fernando y si fuera posible me gustaria a ver si podeis resolverme una duda, me gustaria ponerme en la terraza de una planta baja de un edificio de 4 plantas una barbacoa metalica, de la casa elitxu que va cerrada con un cristal y lleva tiro forzado para evitar el problema de humos que molesten a los vecinos y me gustaria saber si puedo conectar la salida de humos a un conducto de evacuacion de la caldera que no utilizo (este va a una chimenea general comun a todos los pisos)pues la tengo tb en la terraza, muchas gracias
Buenos Días Fernando, normalmente no se aconseja, en chimeneas/estufas, el utilizar otros conductos, para la evacuación de humos, pero entiendo que le supondría mucho gasto crearle una salida para la Barbacoa, y teniendo en cuenta, que es eso, una barbacoa, con lo que el humo que tiene que evacuar es inferior, y no es como las chimeneas que están en invierno, más tiempo encendidas, sino, que entiendo que su barbacoa, la encenderá de manera ocasional, creo que sería razonable, que aprovechara esa salida que tiene, como su salida de humos para su barbacoa, Gracias por seguirnos en la red.
hola,me llamo aurelio.El problema que tengo es que la salida del tejado que está a 2.5mt de la caldera y el calor es grande,con lo cual se agrieta el reboque y me da algun problema con el agua.He probado con masa refractaria y con silocona calorifica pero no consigo mejoras.¿hay algun metal o placa que me ayudara con mi problema? Un saludo
Aurelio Buenas Tardes, tu problema puede tener solución con un producto de la marca Ceys, se llama banda butílica impermeable, pruébalo porque creo que ese producto es ideal para lo que te pasa, Gracias por seguirnos en la red
hoa, necesito ayuda con urgencia, tengo elsiguiente problema he cambido estufa a leña y estoy muy complicada, porque por el cañon me está cayendo unas hileras de agua, no abundadnte, es como sitranspirara el cañon, al quemarse con el calor del fuego provocan que se pongan negras como alquitran y de muy mal olor, he pensado que hasta esta contaminando… me han revizado el cañon varias veces, las uniones y está todo sellado, desde la salida del tubo con la casa, ya no se que hacer… solo me queda pensar que cuando la instalaron esta estufa tenia de diametro 5 y la anterior 6 por lo tanto a los 2 cañones nuevos le agregaron los anteriores y esos van puestos mas arriba en la salida del techo….
por favor necesito posibles soluciones….
elizabeth
Elizabeth Buenos Días, por lo que me comenta, tengo claro que usted tiene un problema de condensación, es decir, en alguna parte de su salida de humos, existe un cambio muy brusco de temperatura provocando que el humo que está en estado gaseoso, se convierta en líquido, con el aspecto que usted dice, pero además, si me comenta que el líquido se chorrea por la parte exterior de los tubos, tiene un problema de sellado aunque sea en un sólo tubo, o parte del mismo tubo, pero vamos a la solución que es lo que usted necesita, tenemos que acabar con la condensación, tendrá que detectar en que zona del tiraje, se puede estar produciendo esa disminución brusca de la temperatura, esos tubos, tendrá que aislarlos, es decir, debe colocar lana de roca, que es un producto aislante, alrededor, pero dejando suficiente espacio, entre el tubo y la lana de roca para que el tubo pueda dilatar, en el caso de que su tubería sea vista, deberá recubrirla con una pared, y a ser posible entre la pared y la tubería coloque como ya le he dicho la lana de roca, para éste último caso, (que la tubería sea vista), puede sustituir los tubos que tiene por tubos calorificados, que son unos tubos especiales, pues son dobles y entre tubo y tubo lleva ya la lana de roca, con lo que evitaría el tener que hacer la pared + incluir dentro la lana de roca.
Evitando la condensación, no tendría que revisar que tubos están bien sellados y cuales no, por lo tanto lo más importante para solucionar el problema es acabar con la condensación que se está produciendo en su estufa.
Ánimo y verá como ya no le aparece más ese líquido tan desagradable, Gracias por seguirnos en la red.
ahhhhh el agua cae por fuera del cañon, pero al interior de la casa, sin que esté lloviendo…
Hola, tengo una estufa de ladrillos refractarios de 1,20 x 0,60 x 0,60 de profundidad tipo caja recta solo con la pared posterior inclinada desde la mitad hacia arriba. La chimenea sale unos 0,60 sobre el techo y tengo arboles cerca.Me tira humo y podria ser las dimensiones de la estufa, de la chimenea y los arboles, verdad? Ahora para no romper nada al momento pensaba si se podria colocar un vidrio templado para sellarla y no pase humo hacia la habitacion. Se podria hacer esto o complicaria mas el escape del humo? Gracias por su respuesta.
Buenos Días, en respuesta a su consulta, decirle, que el colocarle un cristal a su chimenea no va a solucionar el problema, puesto que el cristal no queda herméticamente cerrado y siempre se escapará algo de humo, además, cuando tenga que abrirlo para incorporar más leña, se le saldrá todo junto, la solución que podría funcionar, más económica, es subir el tiro a una altura superior a ser posible, de la altura de los árboles más cercanos.
Gracias por seguirnos en la red.
saludos maricarmen,gracias por tus opiniones y tu ayuda,soy nuevo en este mundo de las estufas a leña,he aprovechado una oferta del leroy y he comprado una estufa de hierro fundido la invicta sedan10 yo vivo en un pueblo de costa en Cadiz,que aunque no hace mucho frio, lo de la estufa es un capricho y me gustaria ponerla lo mas adecuada posible para que no de problemas el humo,le estufa tiene salida trasera y por arriba el collarin es macho de 150mm de diametro,y lo que me tiene liado es la forma correcta de instalar los tubos para que no salga el hollin y el liquido negro que hablais,voy a poner un tubo negro visto por el salon un codo de 45 y buscando la pared un tramo de tubo de unos 20 a 25 cm hasta atravesar el muro seguidamente otro codo de 45 y 4 metros de tubo de acero inoxidable hacia la azotea.¿que tal ves la instalacion? otra duda he leido por algunos foros que los tubos hay que colocarlos a favor de hollin si es asi mi estufa la salida es macho y el primer tubo tendria que ser hembra,que hago le busco un manguito de union hembra hembra o me dejo de historias y sigo segun la salida de mi estufa.Espero haberme alargado mucho pero lo de la manera correcta o al contrario de los tubos me tiene liado.Muchas gracias y saludos.Carlos
Carlos Buenas Tardes, ante todo agradecerle su comentario, y en respuesta a sus dudas, decirle, que la instalación que tiene usted planteada, la veo correcta.
Con respecto al tema de la colocación de la tubería, indicarle, que la salida que ponen los fabricantes, no es casualidad, es decir, está estudiada, y por lo tanto debe colocar los tubos en función de dicha salida, y para asegurarse que no se sale hollín entre tubo y tubo, lo mejor es sellarlos con masilla refractaria, como indico en el post, y luego con respecto al líquido negro, que usted dice, lo mejor, es evitar todo aquello que puede producir la condensación, pero que en su caso por estar en un pueblo de la costa, entiendo que no existirán esas diferencias térmicas, que hagan que ese efecto se llegue a producir.
Espero que sus dudas hagan quedado resueltas, un Saludo, y Gracias por seguirnos en la red.
pues gracias de nuevo y asi la voy a poner seguire los tubos como me dice la estufa. y el sombrerete estoy en duda con el de casco de romano o el antirrevoco.saludos Carlos
De nada Carlos, y con respecto al sombrerete, el anti-revoco, va mejor en sitios con mucho viento y viento racheado, y en Cádiz, tengo entendido que suelo hacerlo, si es así, mejor anti-revoco, Saludos de nuevo, y buen fin de semana
gracias igualmente buen fin de semana.Carlos
soy foro, tengo instalada una estufa de leña de hierro fundido de hijos de panadero, se me rompio el cristal lo hemos cambiado y desde entonces no tira nada, me da mucho humo, sale por los tiros por la pueta y se acaba apagando
Foro Buenos Días, por lo que me comenta, el problema radica, en el cristal, pero o bien en las dimensiones del cristal, que no se adaptan bien al tamaño de la puerta, o bien, en la colocación del mismo, normalmente entre el cristal y la puerta se suele colocar lo que llamamos cordón cerámico, para que se quede algo más hermético, puesto que entradas de aire descontroladas dentro del interior, pueden provocar lo que le ocurre a usted, la solución pasa por comprobar la colocación lo primero que es lo más fácil, y si ésta estuviera bien, pues revisar el tamaño del cristal con respecto a la puerta.
Gracias por seguirnos en la red
Hola Mari Carmen.
Soy Arturo. He leído tu artículo y todos los comentarios y tus respuestas, y he aprendido un montón. Voy a instalar un hogar Bronpi AH70, en el salón de un chalet adosado. No hay por donde sacar el humo más que por el techo, así que voy a tener que hacer un agujero que me llevará hacia el dormitorio principal, y nuevamente un agujero en el techo de ese dormitorio, y en el tejado de la casa. Allí, habrá que construir una chimenea.
Mi idea final es recubrir el hogar en pladur (revestido internamente en lana de roca con aluminio) en el salón, pero dejar el tubo visto en el dormitorio, para que ese tubo caliente la habitación. Inicialmente no haré la obra de pladur, hasta ver que el tubo no pierde humo ni tiene problemas de condensación.
Desde el techo del dormitorio y hasta el final de la chimenea, entiendo que lo más adecuado sería poner tubo doble, para lo cual la chimenea será de al menos 250×250 (ya que el tubo doble de 200 mm interior tengo entendido que es de 250 mm exterior). Tanto para sellar la chimenea (entre el tubo, rendondo, y la obra, cuadrada) como para sellar el agujero del techo del salón, entiendo que lo mejor es usar mortero refractario salvo por los últimos milímetros que toquen al tubo, que mejor rellenarlo con la silicona ceys para altas temperaturas. Estoy en lo cierto?
Por otro lado, he leído en muchos sitios que los tubos deben colocarse con el macho hacia abajo, por el tema de que el hollín resbale por dentro en vez de hacia las juntas. Pero he leído en una respuesta tuya que el fabricante del insertable nos condiciona en esa decisión, haciendo la boca macho o hembra, y que lo hacen por un motivo. Realmente, no entiendo qué motivos podría haber… Entiendo esta duda mía es un poco rebuscada, pero eso sólo es síntoma de que muchísimas otras ya han sido resueltas. No sabes cuánto lo agradezco.
Arturo Buenos Días, veo que has tenido trabajo, porque leer el post+los comentarios, se lleva tiempo, y me alegra saber que te ha servido, lo que me comentas lo veo todo genial, y efectivamente estas en lo cierto en cuanto a sellar entre las distintas plantas y el tubo.
Con respecto a tu última duda, decirte, que normalmente el motivo es por tema del tiraje, pero si te fijas en el comentario, si no lo entendí yo mal, la salida de la chimenea es hembra, es decir, el tubo que continua empieza con macho, es decir, es el arranque natural, para como bien dices, evitar que el hollín, y los efectos de la condensación acaben en el exterior de la chimenea, pero de todas formas, decirte, que si los tubos están bien sellados, es difícil, que se salga el hollín.
Espero que ahora lo veas más claro, porque veo que ya eres todo un experto, mucha suerte con tu instalación, y cuando la tengas terminada nos comentas.
Buen fin de semana, y Gracias por seguirnos en la red
Hola Mari Carmen.
soy Foro. al final lo que he hecho, a sido lo siguiente he llamado donde la habia adquirido he comentado el caso y me dicen que lo mas probable es que sea el cristal, y como estaba todavia en garantia que me la cambiaban por otra nueva sin ningun problema ni coste alguno el comercio en cuestion es bricomar que se portaron fabulosamente. estos dias la instalare y espero que funcione correctamente ya te contare. Gracias y te agradezco mucho tu asesoramiento. Un saludo
Buenos Días Foro, quería decirte, que me has alegrado el día, con tu comentario, me siento féliz de saber, que tu problema esta en vías de solución, y muchísimas gracias por compartir conmigo tus inquietudes y mantenerme al día de como van evolucionando las cosas, espero que la próxima vez que me escribas sea para decir, que todo está perfecto.
Buen fin de semana, Saludos.
Hola a todos.
Queria hacerles la siguiente consulta:, vivimos en una casa que tiene tres estufas a lena y solo prendemos dos de ellas. El problema que tenemos es que por el cano de la tercera, es decir la que no prendemos, entra mucho aire frio. Hay alguna forma de resolver este tema?
Desde ya muchas gracias.
Buenos Días, para resolver su problema, lo que tiene que hacer es cerrar en la parte superior de la chimenea, (salida de humos) y en el principio de la salida de humos, lógicamente con algún sistema que no sea definitivo, por ejemplo, con algunas placas chapadas, o algo así, de esa forma lo que conseguimos, es cerrar la entrada y salida de aire, por el sistema de salida de humos de su estufa de leña,
Gracias por seguirnos en la red.
Hola, me acaban de instalar una cassette modelo 1103 de Ferlux. Vivo en Alanís, en la Sierra Norte de Sevilla, el termometro en invierno no sube de 17 grados, y de noche puede estar entre los -1 y los 5, normalemente. La he colocado en una sala de 16 metros2 x 3 de altura. Se han colocado 6 metros de tubo inox.algo más de dos están dentro de la cámara de pladur que envuelve la cassette, sin aislamiemto de ningun tipo, y con dos rejillas una en la parte superior y la otra en la parte inferior del revestimiento. Los algo más de tres metros restantes de tuberia están en la azotea, los han montado machihembrados, sin sellador en las juntas, y suben hasta salvar una cubierta de uralita plástica translucida. Es decir, están a la intemperie casi cuatro metros de tubo. Toda la linea es recta y remata un sombrerete antirevoque cogido con cinta de aluminio. Por las elevadas temperaturas que tenemos ahora, no se ha probado. Hasta octubre o noviembre no lo haré. Cree usted que en la instalción falta algo importante o que me puede dar algun tipo de problemas con los datos que le he dado?
Leo Buenos Días, con los datos que me ha indicado, lo que veo claro, es que posiblemente, tenga problemas de condensación, por el tema, como usted bien comenta, que tiene casi 4 metros al exterior, sin ningún tipo de recubrimiento, y además, la zona en la que se encuentra su chimenea, es una zona más bien fría, al menos debería haber colocado los tubos que van al exterior del tipo tubería doble con aislante en el interior, y por otro lado, aunque los tubos en teoría, pueden colocarse sin utilizar nada en su unión, es recomendable utilizar en su unión masilla refractaria, de esa manera nos aseguramos que no nos sale humo entre tubo y tubo, y además, tenemos también menos posibilidad que nos salga el líquido que es producido por la condensación.
Leo esas son las conclusiones que puedo sacar de los datos que usted me aporta; los posibles problemas a los que se puede enfrentar y como debe solucionarlos.
Saludos, y Gracias por seguirnos en la red
Saludos…
Tengo que instalar una chimenea de leña y ya tengo claro la altura que debe sobrepasar de mi tejado, que al parecer está entre el un metro y medio y dos no ??, pero quisiera saber si esta altura es sobre mi tejado o a partir del de la casa colindante, esta tiene un piso mas que nosotros y tambien la distancia entre el tubo y esta edificación.
Gracias
Buenos Días, realmente, no es necesaria tanta altura, de hecho si lee mi post, ahí tiene la solución a sus consultas, pero voy a responderle, y le ahorro el tener que leerlo, la altura de los tubos, debe sobresalir entre 50 y 60 cm. por encima de cualquier objeto, que se encuentre a menos de 8 metros de nuestra salida de humos, así pues, en su caso si el piso de sus vecinos está a más de 8 metros de su salida de humos, tendrá que fijarse en la altura de su propio tejado, que está a menos, entonces en ese caso 50 o 60 cm aprox. sobre la altura del piso de sus vecinos.
Saludos, y Gracias por seguirnos en la red
Quisiera compartir con todos vosotros una consulta que me han enviado por e-mail, así como mi respuesta a la misma:
María Pilar escribe: “Hola, soy Maria te escribo porque tengo un gran problema, hace dos años compramos una casa de campo y tenía la chimenea un poco estropeada. MI marido fue albañil y decidió arreglarla, pero cometimos el error de modifiarla, y nos hace humo. Ahora me han regalado una chimenea de hierro y queremos empotrarla donde esta la de obra:
1º La garganta de la chimenea es recta, pero estrecha ¿podemos unir los tubos sin sellarlos?
2º No podemos ponerle aislante por el espacio y la altura ¿podemos cegarla de obra?
3º ¿Hay posibilidades de que haga humo?
Espero que me puedas ayudar, gracias”
María Pilar Buenos Días, entiendo su preocupación, una chimenea humosa, es algo muy frustrante, y voy a intentar ayudarla, a ver vamos por partes, su primer punto, Sí es posible, pero es recomendable poder sellarlos, y el por qué, no es más que por asegurarnos, que si en algún momento el tiraje no funcionara todo lo bien que debe, no se saldrá entre tubo y tubo el humo, pues aunque los tubos se colocan machiembrados, no es algo estanco al 100%, con la masilla, si está bien aplicada, Sí es estanco al 100%.
En su segundo punto, entiendo que me propone, sustituir el aislante entre el tubo y la pared de la salida de humos (garganta como lo llama usted), por algún tipo de relleno pero de obra, a esa duda, ya le digo tajantemente que no; cuando enciende la chimenea, el humo sale por las tuberías, a gran temperatura, y dicha temperatura provoca que el tubo dilate, y eso supone, que el tubo “ensancha su tamaño”, por lo que si no le deja espacio para crecer, acabará rompiendo la obra; la solución que yo le propongo, es la siguiente, utilice tubos calorificados, que son tubos especiales, (dobles con aislante en su interior), de esa forma, consigue que sus tubos estén aislados, cumpliendo el objetivo que usted quiere conseguir, de forma fácil.
En su tercer punto, viene su gran preocupación, y en esta cuestión le digo, que en el tema del revoque influyen múltiples factores, y que debe cumplir todos y cada uno de los puntos, que especifico en el post de mi blog “tendencias y decoración”, si quiere evitar el gran problema que tiene ahora, debe ser muy estricta en el cumplimiento de todos los requisitos de seguridad, como son muchos, y están bien explicados en el post, le dejo en enlace, para que tranquilamente los lea, http://www.tendenciasydecoracion.com/2010/02/pasos-para-la-correcta-instalacion-de.html y si le surgiera alguna duda sobre alguna cosa más, me pregunta.
Espero haberla ayudado, al menos en un principio, no obstante, para cualquier duda, puede preguntarme, que intentaré ayudarla,
Saludos, y Gracias por seguirnos en la red.
magnifica,esta pagina estupenda.
gracias.
mari carmen,tengo una duda.
tengo un techo de sanwich tengo que sacar un tubo de 200mm por el techo,claro el bujero lo hare de 203mm,205mm de hancho.el sanwich es de 80mm de grosor.luego con una silicona especial sello el techo para el agua de la lluvia que no entre pero al poner el tubo tan pegado al sanwich no se quemara el interior del sanwich.
muchas gracias.
que calor 23 de agosto del 2012,y yo pensando en poner la estufa.
hola
magnifica esta pagina
gracias
mari carmen tengo un techo de sanwich de 80mm de grosor,tenmgo que sacarun tubo para la estufa de 200mm tengo que hacer un abujero de 203mm,205mm y rellenar el hueco restante con una silicona resistente al calor especial.pero claro al dejar tanpoca distancia entre el tubo y el snwich,¿no se quemara el sanwich por dentro el poliestireno(la espuma que tiene de rrelleno el sanwich.
¿que puedo poner en el esterior? para sellar el tubo con el techo con la masilla es suficiente lo veo como poca cosa para que luego no me entre agua.
muchas gracias.
Buenos Días, ante todo le pido disculpas por el retraso en la respuesta, pero todo mi tiempo y esfuerzo, ha estado al servicio de los últimos preparativos y apertura de un nuevo establecimiento, El Super de la Construcción; volviendo a su consulta, quería agradecerle su comentario, y decirle, que para evitar que se queme la placa Sandwich, debe recubrir muy bien toda la parte de la placa que va a estar pegada al tubo, con la masilla especial que me comenta, y para el exterior, yo le recomiendo que utilice el siguiente producto de la marca CEYS, AGUASTOP BANDA IMP.BUTILO, lo que sí, hacerle hincapié, en que debe aplicarlo muy bien, al igual que la masilla, puesto que estos productos, si su aplicación es la adecuada, los resultados son óptimos, pero si la aplicación es deficiente, tendrá un problema importante, puesto que en un caso, no parará la entrada de agua, y en el otro lado, no aislará la placa sandwich del tubo, y por tanto la acabará chamuscando, con las consiguientes consecuencias, espero que aunque tarde, le haya quedado claro mi solución, Gracias por seguirnos en la red.
Quisiera compartir en el blog, una pregunta que me enviaron a mi correo electrónico.
Jaime escribió “Buenos dias me gustaria que me respondieras alguna pregunta por favor estoi un pelin desesperado con mi hogar de leña pues lo puse en mi salon con 4 metros de tubo de chapa y aunque lo selle con masilla pues esa masilla al tiempo se cae a trozos y mi problema es que ay dias que cuandola enciendo pues al rato me chorrea como un liquido entre tubos y huele fatal como podria solucionar el problema cambiando el tipo de tubos o como por favor contesteme se lo agradeceria mucho gracias”
Jaime Buenos Días, lo que me comenta, me hace pensar, que la masilla que ha colocado entre tubo y tubo no es la idónea o que quizás no se ha aplicado correctamente, puesto que la masilla refractaria, si está bien aplicada, no se debe caer, aunque pase tiempo, pero vamos al kit de la cuestión el problema real, lo que usted me comenta, es indicativo, de un problema de condensación, es decir, en alguna parte de su salida de humos, se está produciendo un cambio de temperatura brusco, y esto lo que provoca es que el humo que está ascendiendo en estado gaseoso, se vuelva líquido, siendo el líquido que usted me comenta, consecuencia de ello. La solución evidentemente pasa por evitar ese cambio brusco de temperatura, tendrá que definir que zona es la que puede estar provocando éste fenómeno, luego tendrá que aislar los tubos en esa zona o zonas en cuestión, con lana de roca, teniendo bastante cuidado de no pegar la lana de roca totalmente a los tubos, para dejarle espacio para que estos al crecer, no acaben chamuscando el aislante, o también puede en esa zona sustituir los tubos existentes, por tubos calorificados, que son tubos dobles con aislante dentro.
Espero haberle resuelto su duda, y Gracias por seguirnos en la red.
Jaime dice: “Muchas gracias M.Carmen hestoi pensando en hacer una chimenea de obra alrrededor del tubo y poner una lana de roca especial para chimeneas que tienen unca capa como de color aluminio”
Jaime Buenas tardes, si forra el tubo con aislante y luego lo cierra de obra, seguro que acaba con el problema de la condensación pero la lana de roca que tiene que utilizar, no tiene la capa color aluminio, es de un material como esponjoso, las de aluminio están pensadas para los techos. Estamos en contacto, Un saludo
Jaime dice: “Gracias M.Carmen espero que no haya ningun problema por usas esa lana de roca creo que se llama asi es como algodon de azucar de los niños pero en amarillo y en forma de colchon lo digo por que no ardera”
Jaime, no hay ningún problema por usar esa, pero es mucho más cara que la lana de roca normal, (sin aluminio); y Si es ese material que describes, Saludos.
mari carmen me ayudo mucho en su respuesta
quiero darle las gracias.
y de searle suerte en su nuevo proyecto.
¡¡Muchas Gracias!!, esperemos que si que todo salga bien, y me alegro mucho de haberle podido ayudar, Saludos
Buenas tardes,
Mi nombre es Arancha. Hemos comprado un insert de Rocal y estabamos viendo que salida poner. Unos nos están recomendando que de acero inoxidable de 5 mm, otros que eso no dura y que crea condensación, que mejor uno galvanizado de 8 mm. Me puedes ayudar y decirnos cual es la mejor opción para que no haya condesación y que los tubos no se nos vayan en 2 días
Muchas gracias por todo
Arancha Buenas Tardes, los tubos que le van a dar mejor resultado son los de acero inoxidable, porque no se oxidan, con lo cual duran por muchos años; el acero inoxidable además, es un material que no es tan poroso como la chapa galvanizada, con lo cual, se quedan menos restos de hollín, luego también se deforman menos, con las altas temperaturas.
Con respecto a la condensación decirle, que influyen otros factores, y para evitar ese fenómeno, tiene que intentar, que no existan cambios bruscos de temperatura a lo largo de todo el recorrido de tubos, y por supuesto si en su zona geográfica existen temperaturas bajas, debe preparar los tubos utilizando aislante, también puede utilizar tubos calorificados, que son unos tubos especiales dobles, que entre tubo y tubo tienen aislante, y eso es lo que le evitará la condensación, pero no depende del material en si.
Espero haber resuelto su duda, Gracias por seguirnos en la red.
Buenas noches, soy Manuel y te doy las gracias por anticipado a tu respuesta y felicitarte por el blog, verdaderamente muy interesante. Estoy en proceso de instalar 2 estufas de leña y tengo unas dudas.
-He colocado los tubos con el macho hacia arriba y la hembra hacia abajo, ¿está bien o me dará problemas en el futuro?
-La estufa de leña con salida por la pared que tiene un grosor de 30 cm, el hueco que hice lo rellené con cemento normal y arena. ¿Debería picar y rellenar un poco de hueco con mortero refractario o silicona refractaria. O lo dejo así y ya veré cuando la estrene?
-la otra estufa de leña con tiro directo al techo, en la azotea cubrí el tubo con tabica y en la boca rellene unos 10 cm con espuma de relleno refractaria y acabe con cemento refractario y arena para hacer una inclinacion hacia abajo y todo esto lo cubri con pintura asfaltica y malla asfáltica. ¿suficiente o me he pasado por exceso?
- Ambas estufas estoy pensando en ponerlas sobre base de pizarra de 1,5 cm de espesor pues estan sobre parquet. No sabía sobre qué ponerlas y un amigo me dio la idea diciendo que no absorbe tanto calor como el mármol o el granito. No queria ponerlas unas bases muy altas. ¿te parece bien o hay otro tipo de material que me pudieras aconsejar?
Buenas Tardes Manuel, y ¡Muchas gracias por tu comentario!
Voy a intentar resolver tus dudas, con respecto a la primera cuestión, existe mucha literatura al respecto, por lógica la forma en que usted los ha colocado es correcta, porque se entiende que arrancamos de la salida de la chimenea que es macho y su primer tubo, empieza con hembra abajo y macho arriba, de forma y manera, que si existiese condensación, el líquido producido por la misma, no saldría al exterior por los tubos, sino que se quedarían dentro del circuito.
Con respecto a la segunda, decirle de entrada que lo que tiene hecho se le cuarteará cuando ponga en funcionamiento su estufa, pero creo que sería bastante laborioso y costoso, el picar y rellenar el hueco, por lo que lo que yo haría, sería repasar lo que se cuartee con silicona refractaria o MS-tech y luego pintar encima.
Vamos con la tercera, me parece correcto lo que usted ha hecho, y créame nada es excesivo, cuando se trata de evitar que entre el agua, o evitar condensación, mejor pasarse haciendo las cosas bien, que quedarse corto, y luego tener que volverlo a hacer, y esta vez bien; se acaba pagando el triple.
Por último, no me parece correcto que las coloque sobre pizarra, por dos motivos fundamentalmente, el primero, porque la pizarra es un material poroso, es decir se mancha, con lo cual para evitar que se manche tendrá que tratarla, y a pesar de ello, existen manchas como las de óxido, que son más problemáticas, y que se pueden producir, pese al tratamiento de la pizarra, y la otra cuestión, es que al ser un producto natural, puede no ser totalmente compacto, llegándose a cuartear o partir, si se le aplica directamente tanta calor, lo que yo le recomiendo es un material cerámico, llamado porcelánico, a ser posible que no sea pulido, ni técnico, estos últimos, porque aunque si se manchan se pueden limpiar; las manchas requieren procesos un poco más engorrosos, el resto de porcelánicos, son muy adecuados para ese uso, pues soportan perfectamente altas temperaturas, (tiene que estar colocado macizo, y con cemento cola especial porcelánico flexible), y es un material con muy poca absorción, prácticamente ninguna, con lo que cualquier mancha incluso la de óxido sale fácilmente.
Espero haberle ayudado, y que ahora tenga sus dudas resueltas,
Gracias por seguirnos en la red
Buenas tardes,
En primer lugar felicitarte por el blog y darte las gracias de antemano. Mi problema es el siguiente: He colocado una estufa de leña con salida horizontal en un salón de 50 m2, el tubo que sale de la estufa es de 120 mm y el que tengo instalado en casa es de 200 mm. La instalación se ha quedado de la siguiente manera:
- Codo de 90º, diámetro 120mm en la salida de la estufa.
- Tubo de 1 metro de 120mm de diámetro.
- Adaptador de tubo de 120 mm a 200 mm
- 2’20 m de tubo de 200 mm. la altura total del tiro serían unos 3’20 metros
- Tengo un sombrerete extractor
El problema es que revoca.. He colocado un tubo de 200 mm de 1 metro para aumentar el tiro, pero sigue revocando. Alrededor de la casa no hay edificios (es una casa de campo de una sola planta) ni árboles.
¿Crees poniendo todo el tiro de 120mm se solucionaría el problema?
¿Debo subir mucho más el tiro en el tejado?
¿Es posible que la estufa esté defectuosa?
Muchísimas gracias,
Cristina
Cristina Buenos Días, Muchísimas Gracias por tu comentario, voy a darte mi opinión con respecto a tu problema, a ver el tema “Revoque”, puede deberse a varias cuestiones, y no tengo una varita mágica para saber exactamente cual puede ser la causa en tu caso en cuestión, pero vamos a intentar a ver si al menos podemos acotar los posibles errores de tu instalación; en principio no creo que subiendo el tiro más se solucione, pues ya me has comentado que has puesto 1 metro más y sigue igual, por otro lado el pasar de 120 a 200, sí puede ser causa de revoque, con lo que en principio empezaría por ahí, si te es más fácil, coloca tubos de 120 dentro de la instalación que tienes en casa; si con eso se arregla, perfecto sino, sustituiría el sombrerete por uno anti-revoco, del grosor 120; igualmente si se arregla perfecto, sino, intentaría evitar el codo que tienes de 90% a la salida de la estufa, pues como has leído en el post, no son muy recomendables este tipo de codos, (pero entiendo que esta solución sería bastante costosa, con lo que la dejaría como último recurso); otra cosa que también puedes o debes revisar es la entrada de aire del salón, por el tamaño 50 m2, no creo que tenga problemas en este sentido, pero no cuesta nada comprobarlo, ¿Cómo comprobarlo?, intenta dejar todas las puertas o alguna ventana un poco abierta, y enciende la chimenea, si así no revoca, es que tu salón necesita alguna entrada de aire adicional, para que la estufa pueda trabajar correctamente,
Espero que te sirva de ayuda, no obstante, me encantaría que me contaras que cambios has hecho y que tal te han ido,
Suerte, y Gracias por seguirnos en la red.
Hola Mari Carmen, gracias por tu consejos. Te explico lo que he hecho durante estos días. Puse los tubos de 120mm dentro de los de 200, pero el problema no se solucionó, seguía revocando igual que antes de ponerle la ampliación de 1 m de tubo de 200mm e igual que antes de poner esa ampliación. Así que lo quité todo, lo dejé como estaba y desesperada llamé al fabricante. Según me dijo, las estufas no tienen el mismo funcionamiento que las chimeneas (he de decir que he tenido chimenea durante toda mi vida, primero una de obra y luego una de cassete, por eso me extrañaba tanto que la estufa revocara tantísimo humo). Bueno, pues el fabricante me explicó que el tiro de la estufa no funciona hasta que alcanza una temperatura elevada, así que coloqué los troncos, los encendí, cerré la puerta y la volví a abrir a los 40-45 min, y ¡aleluya! no salía nada de humo. Aún no logro entender por que no revoca al estar caliente, pero el caso es que funciona.
Muchas gracias, haces un trabajo maravilloso
Saludos,
Cristina
Cristina Buenas Tardes, Gracias por ponerme al día de tu problema y saber que esta solucionado, sólo quería hacerte un comentario, lo que me comentas se da tanto en estufas como en chimeneas (por ejemplo la mía), al estar el tubo frío, y la chimenea recién encendida, (que no tiene fuerza para calentar el tubo), el humo que es un gas, le cuesta trabajo ascender, por el tiro, con lo que se queda en la parte baja y con nada que se abra la puerta ya se sale todo el humo, pero cuando ocurre eso, no es que tengas un problema de revoque, cuando hay problemas de revoque, esto no se soluciona ni dejándola tiempo encendida.
En fin, dicho esto, me alegro mucho por ti, a disfrutar de tu estufa, y buen fin de semana.
Hola Mari Carmen:
Me encantan tus consejos. Te detallo mi consulta. el único sitio donde puedo ubicar el insertable que es toy mirando es semiempotrado en una pared del salón, de tal manera que saco el tiro por la fachada.
Para esto, el tiro hace el siguiente recorrido: medio metro recto vertical, codo de 45º, 2 metros rectos (es decir, diagonal respecto a la horizontal del suelo), codo de 45º y 2 metros rectos vertical hasta la caperuza.
Todo esto es para librar el alero del tejado, ya que no quiero atravesar forjados.
Sería viable en cuanto a tiro??? Sería mejor en vez de 2 codos de 45º, poner de 30º??
Vivo en Cantabria, zona costera, las temperaturas no son muy frías, pero en pleno invierno con heladas podemos hablar de días de 3,4 ó 5 grados. Me recomiendas tubo inox de doble pared?
Gracias de antemano.
felipe
Felipe Gracias por tu comentario, con respecto a tu consulta, decirte, que me parece una instalación muy correcta, y no veo la necesidad de sustituir los codos de 45º por los de 30º, por otro lado, creo que es recomendable que te cures en salud, para evitar la condensación, poniendo los tubos de doble pared, o bien revistiéndolos de obra, y colocando aislante durante todo el recorrido,
Espero que te sirva mi respuesta,
Gracias por seguirnos en la red.
Perdona, pero he revisado mejor las medidas y el codo de 45º saldría directamente del insert, sin que haya tramo inicial de 50 cm recto.
Esto afectaría negativamente respecto a mi exposición inicial ?
Gracias
Felipe, Buenas Tardes, no, no afectaría a su instalación, seguiría siendo correcta,
Saludos
Perdona que te insista, pero a lo largo del blog, he visto como le decías a varias consultas, que entre codo 45º y codo 45º máximo un tramo de 50 cm, y yo voy a tener 2 metros.
Gracias
Felipe Buenos Días, comprendo tu duda, si efectivamente lo he comentado en más de una ocasión, pero considero que para el tipo de instalación que usted lleva, eso no va a suponer un problema, pues su recorrido de tubo es corto, de todas formas le pregunto ¿Tiene posibilidad de reducir ese tramo de 2 m a 50 cm?, porque si es así, hágalo; pero entiendo que cuando me ha dado esa opción es que no tiene esa posibilidad, con esto quiero decir, que en todas las instalaciones, tenemos por un lado lo deseable y por otro lo que realmente se puede hacer, yo siempre recomiendo hacer lo deseable, para evitar todos los riesgos, pero hay muchas veces que no es posible, y entonces tenemos que valorar el mal menor, en su instalación eso sería el tramo de 2 metros entre los dos codos de 45º, pero le insisto, si puede reducirlo OK, no obstante, si no fuera posible, no creo que en su caso concreto esto le provocara un problema, Saludos
Significa eso que el tramo final de 2 metros rectos después del segundo codo podría ser mejor con 1 metro o metro y medio ???
Gracias
No, no significa eso, porque tener menos de 4 metros, nos puede ocasionar problemas, pero en su caso tenemos 4 metros de instalación más los dos codos, y el último tramo 2 metros, es totalmente recto, con lo que no veo excesivas complicaciones, pero si acortamos el último tramo, si que las puede haber, Saludos,
hola ,gracias por compartir toda esta imformcacion con los internautas ,nos ayuda muchisimo.soy yolanda y tenemos comprada ya la estufa de leña ,pero tenemos que instalarla ,ya he visto que tubos de acero inoxidable y el ultimo tramo el de el exterior porner doble .
pregunta
1º la estufa es de doble camara ,y detras tengo una pared a que distancia la debo de poner ?
2º al lado derecho tengo un pilar maestro de la casa que distancia debemos dejar .
3º al otro lado el mueble de la tv que distancia dejar
4º el tubo pasara por una abitacion ,pero al lado de la pared de la otra habitacion ,tenemos pensado romoper la pared y poner una rejilla grande en la parte de abajo de la pared ,para que caliente ¿crees que calentara la habitacion con esa rejilla ,el tubo va visto ¿le deberia de poner un tubo que encañone a esa rejilla ? no se como hacerlo para que le de calor a las 2 habitaciones
5 el tubo primero del que sale de la estuva pasa por detras un cuadro de luces ,hay poblema que si le metemos mucha caña sederitan los cable ,comos los deberiamos de sellar el cuador de luces ,pq la tapa es de plastico tambien creemos que se va a desformar del calor ,como podriamos solucionar esto antes de que pase
5º no hemos mirado todabia los tubos ,de acero inoxidable lo hay de color negro ,que tubos quedan mas bonitos esteticamente ,pero que sean inoxidables que prefiero que sean resistentes antes que estetica ,pero hay alguno que cubra las 2 cosas
muchas gracias por este block.
Buenas tardes Yolanda, Muchísimas Gracias a usted por su comentario, con respecto a sus dudas, aunque usted me ha ido numerando algunas cuestiones, voy a empezar respondiendo en otro orden, si no le importa, y luego entenderá el “Por qué”; con respecto a las distancias de la pared, pilar maestro y mueble de TV; para la pared trasera (si no tuviera ningún elemento a tener en cuenta) y pilar maestro con unos dos centímetros tendría de sobra, pero con respecto al mueble de la TV, debería de alejarlo lo máximo que pudiera, por dos cuestiones muy importantes, 1ª)El televisor y la calor en el sentido amplio de la palabra no son muy compatibles; cuanto más cerca de la estufa, más probabilidades tenemos de que tengamos problemas 2º) El aparato de la televisión también tiene problemas con el polvo, hollín, etc…; e igualmente cuanto más cerca, más probabilidad de que esas sustancias accedan a nuestro aparato, y acaben por estropearlo, pero dicho esto decirle, que en mi casa, desde hace 7 años y medio, tengo mi chimenea a unos 20 centímetros de mi televisión, y de momento no he tenido problema alguno, no obstante, si puede evitarlo hágalo.
Con respecto a utilizar el calor del tubo para una habitación anexa, éste sistema va mejor si el tubo no fuera visto, en su caso dará calor cuando éste encendida la estufa, pero no creo que con esa calor usted pueda calentar toda la habitación como si estuviéramos hablando de la calefacción de una vivienda, si me pregunta ¿Merece la pena?, yo le diría Sí, porque realmente ese calor sólo lo acabaría aprovechando para una de las habitaciones ¿Cómo hacerlo?, pues simplemente coloque una rejilla en la pared de la segunda habitación y que esa rejilla dé lo más pegada al tubo, el tamaño de la rejilla, que sea normal no excesivamente grande, pues si nos pasamos de grande, podemos tener otros problemas, por la re-circulación del aire.
Los tubos de acero inoxidable, que yo sepa no los hay en lacado negro, pues, sería necesario ionizarlos para poderlos lacar, y sería encarecer muchísimo algo, que ya de por sí es caro, la única solución más estética sería colocar los tubos lacados negros (que son tubos galvanizados que los lacan en color negro), estos tubos se originaron para cubrir la demanda de chimeneas y estufas, quiero decir con esto llevan mucho tiempo en el mercado y van relativamente bien, yo sinceramente me quedo más tranquila con los inoxidables, pero la elección final, le corresponde a usted.
Por último, el tema más complejo, de lo que me ha consultado, “el cuadro de luces”; lo que usted plantea puede derivar en un problema de grandes dimensiones, estamos hablando de un primer tubo, que llega a alcanzar unas temperaturas muy elevadas, y que va a pasar por detrás del cuadro de luces, ni que decir tiene que las altas temperaturas y la electricidad no son compatibles en las distancias cortas; por eso le digo lo que opino, yo intentaría colocarlo en otro sitio, que no es posible, claramente tendremos que aislar ese tubo muy muy bien, pero es algo que yo no puedo decirle sin ver la instalación, le recomiendo que le realice la consulta a un perito o arquitecto que pueda acercarse a su obra, y sea él viendo físicamente el problema, el que le indique como tiene que revestir el tubo para que no afecte a su cuadro de luces.
Espero haberle resuelto sus dudas, Gracias por seguirnos en la red.
Hola:
Me llamo Pedro y quiero poner una chimenea en el salón, de tal manera que para no atravesar forjados, saco la salida de humos por la fachada a la calle mediante un codo de 45º directo al insert, un tramo de 2,5 ml recto (es decir diagonal respecto a la horizontal del suelo) otro codo de 45º, y luego 2 metros en verticale por encima del tejado.
Sería viable el tiro de la chimenea ??.
Por otra parte, vivo en Torrelavega (Cantabria) el invierno en cuanto a temperaturas es mas bien suave, es dificil que baje de 5º, me aconsejas tubo inox doble ??. En caso de que sea simple, siempre se pone rojo como los que veo en las fachadas ??
gracias de antemano
no me contestes Mari Carmen, soy el albañil de Felipe y la consulta es la misma.
Gracias.
Una duda, no es posible subir el tiro por encima de la cumbre, por cuestión de estética, ya que hablaríamos de más de 3 metros desde la altura del alero por donde sube, hasta la cumbre del tejado. Pero va a quedar a unos 4 ó 5 metros de distancia en horizontal hasta la cumbre, creo que con que asome 1 metro o metro y media valdría. Qué opinas????
Pedro Buenas Tardes, con respecto a su duda, creo que puede valer, pero como albañil, ya sabe, que en este tema influyen muchas cuestiones, y en el caso de la salida del humo, muchas veces es cuestión de si es un sitio ventoso o no, o de la dirección del viento, pero vamos en definitiva, lo que opino, es que siempre tenemos tiempo de subir algo más, pero si no es un sitio especialmente problemático por que sople mucho el viento, no creo que Felipe tenga problemas, teniendo en cuenta que nuestra salida está más alta que el punto más alto del tejado, aunque sea metro y medio.
Saludos y ya me comenta, que tal a quedado todo.
Hola Mari Carmen:
Te quiero consultar una duda que me come la cabeza. El insert tiene una salida de humos de 20 cm de diámetro, pero quiero poner un tiro con tubo de inox de doble pared con aislante de 20, que el interior será inferior (15 cm supongo). Cómo puedo hacer para que no dé problemas de tiro ??.
Marcos
Gracias
Buenas Tardes Marcos, el tubo calorificado debe tener 20 interior y fuera tendrá la medida que sea, pero el interior del tubo debe ser de la misma medida que la salida de la chimenea, para evitar posibles revoques, Gracias por seguirnos en la red
Entiendo.
OTra cuestión. Teniendo en cuenta que ponga el tubo de doble capa inox con aislante, y que la campana la hago en pladur. Es necesario que el pladur sea ignifugo ??, es necesario cubrir el interior de la campana con lana de roca ??. Lo pregunto porque se supone que el tubo al tener aislante y ano se calienta por fuera, no?.
Habría menos calor acumulado en el interior de la campana por este mismo motivo ???
Gracias por tus ayudas.
Marcos Buenos Días, con respecto a su duda, 1/El pladur debe ser ignífugo, no es probable que con su instalación se produzca alguna deflagración, pero si ocurriera, las consecuencias, serían bastante menores.
2/Yo no recubriría el interior de la campana con lana de roca, pues ya tengo cubierto ese tema con los tubos calorificados.
3/No es que no se caliente, el interior de la campana, lógicamente se calentará, pero será en menor medida, puesto que hemos introducido un aislante entre el primer tubo y el segundo.
Saludos
Hola Mari Carmen. Me llamo Pablo y estoy mirando para comprar un insertable. De momento estoy mirando por internet y te quiero consultar si cuando dicen que un insert tiene aire primario y aire secundario es lo mismo que la doble combustión.
Me puedes recomendar alguna marca que esté bien calidad-precio ??. Yo he visto modelos de SALGUEDA que me gustan por características y aspecto, pero desconozco su comportamiento y calidad. En concreto el modelo 700 Selenic.
Gracias
Pablo Buenos Días, en respuesta a su consulta; Sí, porque el aire secundario, es el que provoca que se produzca la doble combustión, es decir, aquel carbono, que se ha quedado durante la primera combustión, al entrar en contacto con el oxígeno recalentado provoca, que se produzca una segunda combustión, emitiendo así, bastante menos residuos, y consiguiendo que nuestra estufa sea más ecológica.
Con respecto a marcas y buena relación calidad-precio, le puedo recomendar un fabricante español, aquí le dejo su web http://www.fabrifuego.com/; con respecto a la que tiene vista, no conozco ese fabricante, pues no trabaja en mi zona, no obstante, he visto en su web, que no todos los inserts son fabricados por ellos, asegúrese que no sean Chinos, pues como ya he comentado en el post, no pasan por ningún control de calidad.
Gracias por seguirnos en la red
Hola,quiero instalar una cocina Lacunza cerrada, no calefactora. La salida de la chimenea tiene que pasar la pared de unos 40 cms. hasta el exterior, después una línea recta de unos 4,50 m. y por último un alero de unos 40 cms. Quiero instalar tubería aislante de doble capa. ¿Cuál sería la mejor opción?. Muchas gracias por su atención.
Buenos Días, en relación a su consulta, la forma ideal sería, como éste tipo de cocina, tiene salida en la parte trasera, colocar un tubo desde esta salida, con medida suficiente para que atraviese los 40 cm de la pared, pero que también avance suficiente para que después cuando coloquemos el codo 45º + 50 cm. tubo + codo 45º, y sigamos con tubos rectos hasta el final, hayamos salvado el alero de los 40 cm., como esto estéticamente no queda muy bonito, se podría recubrir de una campana de obra
Gracias por seguirnos en la red
Muchas gracias por este post. Me gustaría comentar un problemilla que tengo con mi chimenea. La hice instalar hace 4 años y ahora que necesito limpiar el tubo resulta que tiene un codo de 90 grados y me dicen que no se puede limpiar porque no pasan los cepillos. ¿Qué solución hay aparte de rebentar mármoles y pared como me dicen?
Muchas gracias!
Jordi
Jordi Buenas Tardes, lo único que conozco que podríamos aplicar en su caso, pero siempre y cuando no tenga acumulado mucho hollín, es un producto que se llama deshollín, este producto, se aplica cuando la chimenea esta encendida y el fuego está fuerte, y lo que hace es ayudar a desprender de la pared de los tubos el hollín, que está instalada en ellos, y además, previene la posible adhesión del nuevo hollín, éste producto hay que aplicarlo los días y en la proporción que indica el bote, según el uso que le demos a la chimenea, pero como ya le he comentado antes, no sirve, si tenemos muchísimo hollín en nuestros tubos y eso va a depender, del tipo de tubo que usted tenga, del uso que le haya dado en estos cuatro años, y si ha utilizado antes este tipo de productos, espero haberle ayudado,
Gracias por seguirnos en la red y buen fin de semana.
Me gustaría saber si no pasaría nada por poner una televisión plana encima de una chimenea por el calor.
Gracias.
Buenas Tardes, Sí que te puede pasar, como ya he respondido en otros comentarios, los televisores y las fuentes de calor, no son muy compatibles, pero es que además, las chimeneas, provocan residuos, que tampoco le benefician en nada a los aparatos eléctricos, mi consejo, si puedes colocarla en otro sitio, hazlo, sino, asegúrate de colocar adecuadamente aislantes alrededor de toda la campana de la chimenea, y si aún no tienes seleccionada el tipo de chimenea, eligela con puerta.
Gracias por seguirnos en la red
Hola.
Me gustaría información sobre si es necesario forrar de algún material los Tubos flexibles de aluminio para reparto de aire caliente a otras habitaciones de un insert, o si por el contrario, no es necesario.
Otra cuestión. El interior de un insert de vermiculita que desventajas tiene respecto al de fundido ?
Gracias.
Buenas Tardes, voy a intentar responderle, como necesario no es, pero si es cierto, que si el recorrido tiene una cierta distancia, o si pasa por estancias frías, es recomendable que los forre, para evitar que baje la temperatura del aire que va dentro de los tubos, y que al final lo que trasporte sea aire frío.
En referencia a la otra cuestión que me plantea, la desventaja que le veo a la vermiculita, es que se acaba deformando y estropeándose, con el tiempo y uso, el hierro fundido, normalmente, con un uso normal, suelo permanecer inalterable por más tiempo, aunque los que están a favor de la vermiculita, comentan lo fácil, rápido y sencillo, que sustituyen los paneles de vermiculita, cosa que no se puede hacer con el hierro fundido;
Espero resuelto sus dudas, Gracias por seguirnos en la red
Hola:
Me gustaría saber si el tubo flexible de aluminio que se coloca en las salidas de aire caliente para repartir a otras habitaciones en un insert, ha de estar forrado o simplemente con pladur valdría
Gracias
Buenos Días, como escribí ayer, como necesario no es, pero si es cierto, que si el recorrido tiene una cierta distancia, o si pasa por estancias frías, es recomendable que los forre, para evitar que baje la temperatura del aire que va dentro de los tubos, y que al final, lo que trasporte sea aire frío.
Gracias por seguirnos en la red
Para forrar se usa lana de roca?
Gracias
Sí, con lana de roca, Saludos
Hola:
Quisiera saber cuánta potencia de insert necesito para un salón de 30 m2 y una planta superior de 45 m2 (las salidas de aire caliente las enfoco por el hueco de escalera para que suba arriba. De frente según subes están las 2 habitaciones) La altura del techo de salón es 230 (hay falso techo)
Gracias
Hola Mari Carmen:
Te completo mi consulta anterior.
Te puedo pedir opinión del insert Hergóm C10 Impacto el cual lleva doble combustión. Es para una vivienda de 50 m2 de planta baja, y 50 m2 de planta alta. El calor arriba llegaría con las 2 salidas de aire caliente que tiene con turbinas. Qué te parece ??
Una de ellas enfocada por la caja de escalera a las 2 habitaciones que hay según subes (lógicamente dejando las puertas abiertas), y la otra sale por pared a la habitación de justo encima de donde va el insert (3 metros de tubo aprox.), que es la habitación más fria.
El hueco de la escalera va cerrado entre paredes, por tanto el calor ha de subir necesariamente por física. La salida del prppio insert sale de frente al salón que es de 30 m2.
Gracias
Buenos Días, agradezco que me dé más información y más detallada, porque gracias a ella, puedo responderle de una forma más eficiente. Lo que yo haría en su caso, es utilizar sólo una salida, ¿Por qué? se preguntará, pues muy sencillo, el aire caliente que sale por las salidas opcionales que suelen traer los inserts de turbinas, y el aire que sale por el propio inserts gracias a las turbinas, es el mismo, el tubo que me indica que va a pasar por la caja de escalera, bajo mi punto de vista, es un aire desaprovechado, porque llegará frío a las habitaciones superiores, por eso yo me limitaría a colocar el tubo hacia la habitación superior, y la otra salida la dejaría tapada, con eso consigue, que llegue más aire a la habitación y también que se quede más aire caliente en su salón, que no es pequeño. Espero que le sirva mi respuesta, Gracias por seguirnos en la red
Me sirve, perfectamente. En cuanto al modelo de insert HERGOM C10 impacto, me puede dar su opinión ?
Gracias
Completo mi pregunta anterior.
Más que preguntarte por un modelo en concreto, qué potencia de insert estará bien para mi vivienda: 30 m2 de salón y 50 m2 planta superior, teniendo en cuenta que el calor a la planta superior subirá relativamente.
Gracias
Buenos Días, no crea que me he olvidado de usted, pero llevo dos días muy intensos, con los preparativos y celebración de una “Jornada Demostrativa” en nuestras instalaciones, pero en respuesta a su consulta actual y la primera que me hizo, me gustaría comentarle que para calentar su salón el insert que tiene elegido esta bien, además, tiene un tiro de 150, con lo que no debe tener mucho consumo, pero éste aparato, no va a calentar los 50 m2 de la planta superior, en todo caso la habitación de arriba se calentará si hace bien la instalación, pero además, de lo que es en sí el insert, depende de más cuestiones, por ejemplo, una casa dónde no exista ningún sistema de aislamiento, o que las puertas y ventanas tengan fugas, porque no cierren herméticos, echaría por tierra todo el buen funcionamiento de cualquier aparato.
Siendo realista e intentando contestar su última pregunta, si usted quiere calentar la planta baja y alta de la casa, ya se tendría que ir a algún aparato muchísimo más potente, recuperador con radiadores, porque los inserts normales del tipo que usted tiene visto, no están capacitados para calentar tantos m2 y además, en plantas diferentes, Saludos.
Gracias por la información. Yo tengo calefacción central en la vivienda, por lo tanto, la chimenea la quiero a parte de por el ambiente que se crea, para ayuda en esos días no tan fríos.
Por lo menos que se note que está puesta en cuanto a que la temperatura general sea más agradable.
Estoy mirando otros modelos de INVICTA de 14 Kw. Supongo que sean más potentes y caliente más, no?
Gracias
Claro eso ya es otra cosa, lógicamente ese último modelo tiene más potencia pero también más consumo, no se olvide de eso; pero tenga en cuenta que cuando se coloca una chimenea en una vivienda, siempre se acaba notando en todas las estancias, lógicamente, en las más cercanas más y en las más lejanas menos, pero siempre se nota, si coloca un inserts más potente, se notará más, pero le insisto, también notará un consumo más elevado, y en función de eso valore su decisión final, espero que me cuente, por cual se ha decidido, cuando lo tenga claro, Saludos
Cuando te refieres a consumo más elevado, te refieres a kg de leña, verdad?
Gracias
Sí, me refiero a consumo de leña.
hola:
Me encanta tu blog. Tengo algunas dudas. Voy a poner una salida de humos para un insert de inox doble capa. Cómo van colocadas las piezas unas con otras, a modo bajante de agua, o la pieza de abajo entra dentro de la arriba?
Los codos de 45º de igual manera ??
Hay que sellar las uniones ??
Hay que sellar la primera pieza que sale del insert?? Como el tiro va por fuera de la fachada, el agujero de la pared por donde sale el tubo como lo relleno ??
Son muchas preguntas, pero seguro que me lo sabes responder. Gracias
Buenas Tardes, antes de resolver su consulta, voy a aprovechar que usted no se ha identificado de ninguna manera, para pediros a todos los que me consultáis, que al menos me pongáis un nombre de pila, porque parece ser que los últimos comentarios han cogido ésta dinámica, y la verdad, internet ya es algo muy frío; yo he intentado poner todo de mi parte, añadiendo mi foto y nombre a mi perfil, y me cuesta contestar a personas que ni siquiera puedo nombrar.
Bueno dicho esto, vamos con su consulta, los tubos normalmente se colocan, de forma y manera que el de arriba, entre dentro del de abajo, esta es explicación es quizás demasiado llana, pero creo que se entiende más claramente, y por supuesto los codos también se colocan de ésta forma. Sí, los tubos hay que sellarlos con masilla refractaria, y la primera pieza que sale del insert también, para sellar el agujero de la pared por donde sale el tubo, tiene que rellenarlo con mortero refractario, y la parte que toca el tubo, tiene que sellarlo con silicona ácida para altas temperaturas, y una vez este seca, utilice MS-Tech Multiusos, para evitar que entre el agua, espero haberle resuelto sus dudas, y agradecería si se identificara, aunque sea a posteriori, Gracias, Saludos.
Mi nombre es Oscar, tengo 35 años y residente en Miranda de Ebro.
Lo siento, no pensé que tuviera tanta importancia. No era mi intención estar anónimo. No hay nada que esconder. Simplemente al ver la opción de anónimo en el perfil, parece la más rápida…
Gracias por tu respuesta.
Un saludo
Perdona si te he podido ofender, desde luego no era mi intención, y no es que tenga importancia o no, para mi tiene importancia, porque me resulta muy frío dirigirme a alguien que no sé su nombre, y en los últimos comentarios me ha ocurrido, y he pensado, bueno por uno, bueno por dos, bueno por tres, y perdona pero el tuyo ya ha rebosado el vaso, si te fijas, antes de los últimos, todos las consultas anteriores, aunque comentaban como anónimo que es más rápido efectivamente, y también más anónimo como su nombre indica, al menos al principio o al final de la consulta me han escrito un nombre (real o no me da igual, o un apodo), pero al menos a mi me ayuda a ponerle nombre o cara a la consulta, de otra manera de verdad, que me cuesta más, creo que no es pedir mucho, y por eso lo he puesto, porque a mi no me gusta pedir más de lo que me gustaría que me pidieran a mi, en definitiva, que el comentario no es por ti única y exclusivamente, y que es algo que a partir de ahora se respetara en próximas consultas, Gracias por tu comprensión
No me ha ofendido. Considero que tienes razón.
Fue por comodidad, nada más
SEguiré pendiente de tu blog por si me surgen más dudas
Oscar
Ok, Oscar, pues entonces a la espera estoy por si te surge alguna cosa más, Saludos.
Hola, me llamo Ruben.
Quisiera consultarte si conoces las marcas FERLUX y PANADERO, he visto algunos modelos de insert de ellos y parecen tener buen precio.
En concreto FERLUX 750 y PANADERO 710. Por sus datos parece mejor el FERLUX 750 que además tiene doble combustión. ¿Qué opinas?, y si no, me podrías recomendar alguna marca fiable a buen precio ?.
Gracias
Soy de nuevo Ruben. Quiero completar mi consulta. ¿Qué es mejor, fundición o vermiculita? Es que he visto un BRONPI practik Florida a buen precio con doble combustión. Qué tal esa marca ?
Estoy super perdido
Gracias
Hola Ruben, Buenos Días, si conozco las tres marcas, de las tres que usted tiene vistas, tiene mejor prestaciones la Ferlux 750, con respecto a marcas Ferlux trabaja bastante bien, y la producción es española, Panadero no lo sé si todo lo fabrica aquí o nada, pero Bronpi, me consta que la gran parte de su producción lo fabrica en China, aunque, me imagino que será bajo la supervisión de la central de Lucena.
Con respecto a la vermiculita o fundición, en mi experiencia he tenido más problemas con la vermiculita, pero la diferencia básica que yo le veo, es que la vermiculita se degrada más, en un corto plazo, y sin embargo, el hierro fundido tiene una vida más prolongada sin deteriorarse, aunque, los paneles de vermiculita se pueden sustituir fácilmente, mientras que el hierro fundido no, es decir cada uno tiene una cualidad.
Por tranquilizarle un poco, decirle, que algunas veces nos agobiamos en exceso, mi recomendación es que vaya a su tienda de confianza, se deje asesorar por ellos, en función de sus necesidades propias, (presupuesto, poder calorífico, gustos, etc…); verá como lo ve todo más claro.
Saludos
Entiendo entonces, que centrándome en fundición, es mejor opción, por ejemplo, el FERLUX ZEUS (10 KW) con 81 % rendimiento (100% español)que el PANADERO C710 (14 Kw) con 76 % rendimiento (Origen desconocido.
Gracias por tus explicaciones
Rubén
Ruben Buenas tardes, no quiero que se malinterpreten mis palabras, me ha preguntado por marcas, y a día de hoy una diferencia básica en precios y también en calidad, suele ser el origen real de los productos, y creo que es importante saberlo, por eso le he hecho referencia a ello, con respeto a Panadero, le he sido muy sincera, no sé dónde fabrica ésta marca; quizás fabrique todo en España, pero en la tienda dónde haya visto la chimenea Panadero 710, seguro que se le podrán decir éste dato, aprovecho para desearle un buen fin de semana, Saludos
Voy a compartir con vosotros una consulta que me llegó a mi correo:
Manuel escribió: Buenos días Mari Carmen: Mi nombre es Manuel y, antes de nada, quiero darte las GRACIAS por tu
esfuerzo y dedicación en la resolución de todas las dudas que te planteamos y que tan profesionalmente resuelves. Ayer estuve leyendo tu Blog ‘Tendencias y Decoración’ concretamente
el artículo de cómo instalar correctamente una chimenea de leña y créeme… me quedé COMPLETAMENE IMPRESIONADO tanto por tus conocimientos como por tu profesionalidad y seriedad en tus indicaciones para resolver los problemas y dudas de la gente.
Así que me he decidido a escribirte con la esperanza de que puedas ayudarme a resolver algunos problemas que se me están planteando. Te
pido disculpas anticipadas por no saber cómo se ponen estas consultas en tu blog pero no lo he hecho nunca y he preferido dirigirme a tí por
un método más clásico como es el correo electrónico (espero que no te moleste).
He comprado una chimenea metálica Bronpi (modelo Lorca de rincón) que queremos poner en la bodega de casa. La bodega tiene 23 m2 y está por debajo del nivel de la calle casi en su totalidad, exceptuando unos 30 cm que corresponden una especie de respiraderos (ventanas) que dan a la
calle. La colocaremos en un rincón en el que las paredes están alicatadas con Piedra Natural. El conducto de humos que tiene la vivienda parece ser de bloques de cemento de 20 x 20 cm, es recto y va
hasta por encima del tejado para acabar en obra y cubierto por un sombrerete de metal enrejillado de unos 50 cm de alto (la vivienda tiene 8 años desde su construcción, así que supongo que estará bien
hecho) Te planteo mi idea para que me digas qué te parece y la modifiques:
poner un tubo de chapa galvanizada a la salida de humos de la chimenea
y unirlo a ésta con masilla refractaria, colocar un codo de 45º de tubo
galvanizado (giro hacia la dererecha) seguido de otro codo de 45º para
embocarlo en el conducto de humos que hay en la casa (giro hacia
arriba) (el conducto no cae justo encima de la chimenea sino
ligeramente desplazado hacia la derecha y acaba en ángulo de 45º, es
decir sale a la bodega no verticalmente sino en ángulo de 45º).
Aplicaré masilla refractaria a todas las uniones entre tubos y codos.
Mis dudas son:
1. Si pongo tubos y codos galvanizados en lugar de los de Ac.
Inoxidable ¿tendré problemas en la instalación?
2. ¿Tengo que entubar el conducto de humos que hay en la vivienda
hasta el tejado?… serían más de 10 metros de tubo porque hay 2
plantas por encima y la buhardilla. ¿qué ocurre si no lo entubo? ¿si lo
tengo que entubar debe ser de acero inoxidable o puede ser de chapa
galvanizada? Vivo en una población cercana a Zaragoza y hace muchísimo,
muchísimo viento (ya sabes …Cierzo!!) ¿qué tipo de sombrerete
debería poner para no tener problemas de tiro y de que revoque el humo?
¿podría condensarme el humo en la parte superior del tubo por haber
tanta altura?
3. ¿Si no lo entubo puedo tener olores en las plantas altas?¿si no
entubo el viento puede hacer que el humo no salga bien? ¿es mejor
entubar o no entubar?
Continua en otro comentario, porque no permite tantos caracteres por comentario
Continuación del anterior comentario
4. La salida de humos de la chimenea tiene un diámetro de 20 cm y el
hueco del conducto de humos instalado en la vivienda es por su parte
interna también de 20 x 20 cm , así que si hay que entubar el conducto
de humos no me queda más remedio que hacer una reducción de 20 cm a 18
cm para meter el tubo en el conducto ¿no? ¿dónde hago la reducción a la
salida de la chimenea, del tubo al primer codo, del primer codo al
segundo codo o en la unión del segundo codo al tubo de 18 cm que suba
hacia el tejado?
5. ¿Puedo pegar la chimenea completamente al rincón o tengo que
proteger la piedra de la pared para que no se caliente en exceso
guardando una distancia entre las paredes y la chimenea o colocando
algún material entre ambas?
Espero que todo este rollo te ayude a entender el problema y puedas
echarme una mano… Estoy preocupado porque no sé cómo hacerlo…
Muchísimas gracias por todo de antemano y perdona las molestias que te he ocasionado. Espero no haberte aburrido. Manuel
Manuel Buenas Tardes, antes de nada quisiera agradecer su comentario, algunas veces necesitamos esas palabras de ánimo, para ver recompensado el trabajo.
Con respecto a la opción de escribir un e-mail, en vez de comentario en el blog, no, no me molesta, simplemente, las consultas que me llegan a mi correo, al final también las publico en el blog, pues creo que cumple la finalidad con la que se proyectó en su día el blog, que es ayudar, a todas aquellas personas que estén enfrascados en una obra o reforma, sean profesionales o no, en sus múltiples formas, (consultas sobre colocación, ideas, tendencias, conocimiento de nuevos productos, etc… )
Pero vamos ya con su consulta; voy a explicarle las opciones que tiene y que problemas se nos pueden plantear:
A) Siempre mejor los tubos de acero inoxidable desde la salida de la chimenea hasta el tejado, porque son más resistentes, no se oxidan, y no acumulan tanto hollín, como son bastante más caros, si no puede ponerlos todos, de acero inoxidable, al menos ponga los dos primeros, que son los que van a soportar las temperaturas más altas, que no puede ser, pues nada todos galvanizados, pero esto le obligará a tener que limpiar la salida de humos más a conciencia y cada menos tiempo pero además, tendrá que vigilar los últimos tubos para sustituirlos en el caso que estén muy oxidados, que no quiere entubar, los problemas que se nos pueden plantear son varios; por un lado, el problema que se nos revoque el humo; si la obra no esta bien sellada se nos salga humo a la vivienda, provocando olores y otros problemas; que se nos acumule más hollín porque las paredes son rugosas; es muchísimo más difícil de limpiar, pero además, como usted tiene un tiro bastante largo más de 10 metros, al no entubar, no le ayudamos a que funcione mejor el tiro, aprovechando la propia dinámica de comportamiento del humo y los gases, que es en forma de espiral.
B) El sombrerete en su caso, debería ser Antirevoco.
C) Con respecto a la condensación, más que la altura, lo que nos va a influir más, en éste caso, es el clima exterior, si la zona de humos esta muy fría, al final nos puede provocar condensación, en este punto vamos a ver el tema de entubar, el problema que tiene es que para poder entubar, tenemos que colocar la reducción de 200 a 180, ésta mejor a la salida de la chimenea, que en los codos, pero como el conducto es tan pequeño, no nos queda hueco para aislar los tubos, ni colocar los calorificados, y una reducción más grande aún sería peor; por otro lado tampoco sabemos como está fabricada la salida si de bloques normales o bloques rellenos, en definitiva, como me imagino que no se plantea rehacer la zona de humos, si fuera mi casa yo entubaría colocando la reducción de 200 a 180, por lo menos ya solucionamos algunos temas, aunque posiblemente el de la condensación no se quede resuelto.
C) No debería de pegar la chimenea completamente al rincón, porque la chimenea cuando la encienda dilatará, y si está completamente pegada puede romper la piedra; otra incógnita que tenemos es ¿Con qué cemento cola está pegada la piedra?, si es con un cemento cola flexible, y de buenas prestaciones, podemos ponerla cerca de la piedra aunque no totalmente pegada, pero si el cemento cola no es de estas características tampoco la pondría cerca de las piedras; el material que debería colocar es algún tipo de aislante, y eso se vería feo, o bien, hacerle algún tipo de decoración, y colocar detrás de la chimenea (pero dejando algunos cm. para que la chimenea puede dilatar), algún material porcelánico que estuviera colocado con un cemento cola especial porcelánico para grandes formatos super-flexible, y así se quitaría de problemas.
Espero haber contestado todas sus dudas, ya me cuenta que tal le ha ido,
Saludos
Hola Mari Carmen;
Mi nombre es Angel y soy de Oviedo.
Vivo en una urbanización de 8 chalets pareados de 2 en 2.
Quiero poner un insertable, y como no estaba contemplado en obra lo voy a poner por fuera de la fachada.
Los vecinos pueden negarse?? Hasta que punto pueden decidir ??
Gracias
Hola Angel, me imagino que antes de nada, tendrá que mirar las normas de su urbanización, quizás no digan nada al respecto, pero quizás si, y por otro lado yo consultaría con algún abogado especializado en estos temas, para evitar encontrarse con alguna sorpresa desagradable.
Saludos, y buen fin de semana
Buenas noches,
Es factible para una estufa de fundición con salida de humos trasera el atravesar el muro de la vivienda directamente con un tubo horizontal y a continuación codo de 90 y tubo vertical de 4-5 metros?
Cual sería la máxima longitud del tubo horizontal?
O por el contrario las estufas con salida de humos trasera tienen que llevar el codo justo al comenzar dicha salida?
Gracias y un saludo
Juan
Juan Buenos Días, normalmente las estufas que tienen salida de humos trasera se le suele sacar la salida de humos en horizontal, y luego ya se colocan los codos, pero evite colocar el codo de 90º, si puede, coloque dos codos de 45º para poderle dar la desviación y que suba el tubo en vertical hasta arriba, ya sabe entre codo y codo intente que no pase los 50 cm., en cuanto a la longitud máxima, no se debería de exceder el metro, cuanto menos le dé mejor.
Quería pedirle un favor, ¿Me ayuda votando por mi blog al premio Bitácora 2012?, tiene las instrucciones en la parte superior derecha, si lo ha hecho ya, Muchísimas Gracias.
Saludos, y buen puente (si puede disfrutarlo)
Hola buenos dias. Me llamo Miguel y quiero instalar una estufa de leña tipo cassette en una sala de estar de apenas 15 metros cuadrados. He estado mirando diferentes modelos de estufas, aquí me surge la primera cuestión: ¿ como tendrïa que ser de grande mi cassette? y que tipo me recomendarías? quiero calentar también una cocina que está justo al lado de la pared donde se encuentra la chimenea. la pregunta es; se dañarian los muebles que están justo por detrás de la chimenea a consecuncia del calor que se concentra en la campana de la chimenea? seria recomendable aislar la campana por la parte interior y abrir rejillas en su parte superior? el exterior de la chimenea está alicatado con azulejo de cerámica, se dañarian los mismos teniendo el riesgo de que se despeguen por el calor?
Buenos Días Miguel, en referencia a su consulta, vamos por partes, para su salón, no necesita un cassette especial, un tamaño normal sería suficiente de boca aprox. 75×58, puede elegirla con o sin turbinas, pero un interior sin turbinas, le iría bien para su salón, con respecto al resto de cuestiones, sería recomendable, como dice, aislar la pared de la campana, ya que en esa pared, se va acumular mucho el calor, y corremos el riesgo de dañar tanto muebles como alicatado de la cocina, por lo que como usted bien dice, si queremos aprovechar la calor de la campana para calentar la cocina, debemos colocar rejillas, pero el resto de la parte interior de la campana, aislamos con lana de roca; con respecto a su última consulta, no sé si se refiere a los azulejos de la cocina, o si en el salón detrás de la chimenea hay azulejos, si es lo primero ya le he contestado, si es lo segundo, si, corre el riesgo de que si no se han colocado con un cemento cola especial flexible, se le pueden despegar, con lo cual, tiene que buscar la fórmula, para que la chimenea no esté en contacto directo con los azulejos, espero que su consulta haya quedado clara.
Quería pedirle un favor, ya que quedan muy pocos días, para que termine los días de votación, ¿Puede votar por mi blog en los premios Bitácoras 2012? tiene un resumen de instrucciones en la parte superior derecha, si ya ha votado, Muchísimas Gracias.
Saludos.
Hola Mari Carmen. Gracias por tu respuesta y sabios consejos, aunque me ha quedado alguna dudilla que ahora te comentaré.
Ya tienes tu voto Bitácoras, encantado de poder devolverte de alguna manera tu ayuda desinteresada. Que tengas mucha suerte.
Respecto a mi consulta, ahí sigo dándole vueltas. Y es que lo que más me preocupa es que se dañen los muebles o de la cocina o que se empiecen a despegar los azulejos, que por cierto la cola con la que están pegados es cola normal, no tiene ninguna característica especial. Y los azulejos están justo en la pared contigua donde esta situada la chimenea.
Porque me dices que sería conveniente que colocase una estufa sin turbinas? He estado mirando diferentes modelos, y me gustaría instalar una Edilkamin modelo Luce 54, no se sí conoces pero me gustaría saber cual es tu opinión.
Por otro lado he pensado que si podría instalar este modelo y aislarlo con lana de roca justo en la salida del tubo de la estufa para evitar que ascienda el calor a la campana y se concentre allí, y a su vez aislar las paredes de la campana y colocar en este tramo un tubo doble de acero para que no se desprenda calor y este se concentre. Y a su vez también abrir rejillas para que salga el poco calor que nos pueda quedar.
El calor se podría llevar mediante un tubo de aire caliente que salga del cassette hacia la cocina? me parece que este modelo si permite este tipo de instalación.
Por otro lado tanto en la segunda planta como en el tejado no tengo hecha la chimenea de obra. Me bastaría con dejar el tubo visto o tengo que revestirlo de obra?
Por ultimo tendría que colocar también un sombrerete antirevoco independientemente de como tire mi chimenea, no?
Muchas gracias anticipadas y perdón por este rollo
Un saludo y enhorabuena por el blog.
Buenos Días Miguel, antes de nada agradecerle su voto, cada pequeño granito cuenta para conseguir una buena clasificación, no conseguiré ninguna recompensa económica, pero al menos para mi, implica una gran satisfacción personal, y también conseguir más visibilidad para mi trabajo.
Por otro lado, me abruma un poco su comentario “sus sabios consejos”, no me entienda mal, se lo agradezco al máximo, pero no sé si merece tantos elogios, el simplemente compartir con vosotros mi humilde experiencia.
Bueno vamos al tema que nos concierne, lo más preocupante para usted, el proteger su mobiliario y azulejos, creo que todo lo que comenta es correcto, lo que tenemos que hacer es revestir la parte interior de la campana pero también la parte posterior de nuestro insert, en definitiva toda la superficie que pega a la pared que es compartida con la cocina, también es interesante incluir los tubos calorificados, pero tenga en cuenta que si los incluye ahí, debería también de incluirlos, a lo largo de todo el recorrido, y máxime cuando me indica que en la segunda planta y en el tejado no tiene pensado hacerle obra para recubrir la salida, esto es para intentar evitar la tan temida condensación, pero tengo que hacerle otra aclaración si en su zona geográfica la temperatura en invierno es baja, yo me plantearía también recubrir de obra la salida de humos a lo largo de todo el recorrido.
Con respecto al sombrerete no tiene porque ser anti-revoco necesariamente, lo único que el anti-revoco, en situaciones de lugares ventosos, nos evita el riesgo de revoques, es económico y además, no tiene mantenimiento de ningún tipo, pero si no se encuentra en ninguna zona ventosa, puede plantearse colocar otro tipo de sombrerete.
Con respecto a turbinas si o no, los inserts con turbinas, consiguen una mejor combustión, un mayor rendimiento, un mayor control del calor emitido por el insert, entre otras muchas cosas, pero también el precio es más elevado, por eso le comenté que por el tamaño de su salón, podía poner un insert sin turbinas si así lo consideraba, porque con un insert normal puede calentar perfectamente su salón, si el presupuesto no es un problema, lógicamente yo pondría el que tiene visto, y utilizaría como dice usted, una de las dos salidas disponibles para calentar su cocina, en general el insert que ha elegido lo veo muy bien, para lo que usted necesita.
Espero haber resuelto las dudas que me planteaba, pero si no es así, no importa ya sabe dónde encontrarme, estamos en contacto, y espero que disfrute de su insert.
Saludos
Hoy me han dejado en mi correo esta consulta, que quiero compartir con vosotros:
Jose Manuel dijo…
Hola Mari Carmen,
Qué opinas de la siguiente instalación en una zona costera: estufa + 6 m de tubo + codo 45 + 1,5m de tubo + codo 45 + 2 m de tubo + sombrerete. Todo en 150mm de diametro y acero inoxidable. Los 2 últimos metros de tubo es lo que sale al exterior (el resto esta dentro de la casa) quedando 1 m de dicho tubo por encima de toda estructura cercana. Tengo la posibilidad de poner codos algo más abierto pero desconozco si existen.
Saludos cordiales.
El blog no funciona debido a que nunca acepta el reconocimiento de “palabras” para demostrar que uno no es un robot.
Buenos Días, José Manuel, Gracias por decidme el problema con el reconocimiento de palabras en el blog, ya lo he suprimido para que no sea necesario ese tramite, a la hora de dejar algún comentario, con respecto a su duda en general lo veo todo bien, excepto el tramo de 1,5 entre codo y codo, le pregunto ¿Puede disminuirlo algo más? Lo ideal sería que no superara el medio metro, o al menos intente disminuirlo lo más que pueda ese tramo.
Con respecto al tamaño de los codos, de 45º esta bien, no es necesario cambiarlos por otro de inferior grado para este caso concreto.
Espero haber resuelto su duda, y me voy a tomar la libertad de pedirle un favor, ¿Puede votar por mi blog en los premios Bitácoras 2012?, se lo agradecería muchísimo, las instrucciones las tiene en la parte superior derecha del blog http://www.tendenciasydecoracion.com,
Muchas Gracias!!
Saludos
José Manuel dijo…
“Hola Mari Carmen, imposible disminuir esa distancia entre codos. ¿Tengo más del 50% de probabilidad de tener revoque?.
Encantado de votar por su blog, lo menos que puedo hacer por recibir asesoramiento gratuito.
Saludos”
Hola José Manuel, antes de nada agradecerle su voto, y en referencia a su duda, no necesariamente, el no cumplir ese requisito en su instalación, va a derivar en un revoque con una probabilidad del 50%, como he comentado en varias ocasiones, en el tiraje influyen muchas cuestiones, a favor de su instalación está que no tiene codos de 90º, ni otras cosas extrañas, en contra tenemos ese tramo entre codo y codo, quizás si el último tramo fuera el de 6 metros y el primero de 2 metros, tendríamos más puntos a favor, pero no sé si eso en su caso sería posible el poderlo cambiar, pero no quiero que se agobie, usted vive en la costa y eso también es un punto a favor, y todo lo demás lo cumplimos, con lo que tiene más del 50% de probabilidades de no tener problema con su tiraje.
Estamos en contacto, ya me comenta que tal ha ido todo, Saludos,
José Manuel dijo…
“Tengo otra posibilidad, menos estética y sacrificando algo de espacio en un dormitorio, de tal forma que todo el tubo estaría en línea recta. El inconveniente sería que el sombrerete estaría a igual altura que el la cumbrera del tejado a dos aguas del adosado vecino (distancia inf a 8m). ¿Que norma será más restrictiva, esta o la de los codos?”
Mari Carmen dijo…
“José Manuel Buenos Días, a que distancia aprox. se encontraría del obstáculo?”
José Manuel envía foto de fachada y dijo…
“Pues el tubo quedaría a 3 metros de la “raspa” del tejado a dos aguas. En proyección horizontal sería, la chimenea, 1m de terraza, 2 metros de tejado hasta la raspa (punto más alto).
Si suponemos un radio de 8 metros en torno a la salida de la chimenea, justo la mitad de la circunferencia estarían completamente libres y la otra mitad se correspondería a una de las caras del tejado a dos aguas que empieza a 1 m de distancia de la chimenea.
En la foto, el tubo saldría por dónde se ve el cajetin de la alarma y lo subiría un par de metros. De ahí a la pared dónde comienza el tejado hay 1 m y el tejado mide 2 metros. Para ponerme a la altura de la raspa del tejado, tendría que subir 3 m desde el cajetin de la alarma.
Un poco lioso, espero que haberme explicado más o menos”
José Manuel Buenas Tardes, para que sea viable esta opción tendría que subir el tubo por encima de la parte más alta de su tejado más cercano, es decir un metro aprox. más que lo que usted llama la raspa del tejado, según he podido entender por su explicación sería 3+1m, 4 metros de altura, se que no es nada estético, pero está demasiado cerca, y con mucha seguridad le produciría problema de revoque, y a su pregunta del anterior correo, éste sería más problemático, que la regla de los codos.
Espero haberle podido ayudar, Saludos
juan: mi instalacion es de un metro codo de 45º 80 cm hacia afuera codo 45º desplazamiento de 1 metro hacia un lateral codo 45º y luego tuberia hasta el tejado. es lo correcto? para un buen tiraje? gracias
Juan Buenos Días, siento no haber respondido a su consulta antes, pero blogger, me la envió directamente a correo spam, y la verdad como nunca me había colocado nada allí, no tengo costumbre de mirar en esa carpeta.
Con respecto a su consulta, su instalación no es muy adecuada para un buen tiraje, si ha leído atentamente los pasos que explico en el blog, verá que incumple algunas cuestiones, entre ellas 3 codos puede ser problemático, y luego tiene dos desplazamientos en lateral, pero si me pregunta tendré problema de revoque, le diré que en principio hay cuestiones que incumple, pero que dependerá de más factores el que durante el uso le dé problema de revoque, no obstante, si tiene posibilidad de cambiar la instalación, yo le recomendaría que lo hiciera, espero haberle ayudado,
Saludos
hola me llamo kiko,queria poner un insert 700 en el salon el salon no tiene techo el primer bujero lo tendria ke hacer a 4o5metros mas omenos es hornigon con bovedillas luego tendria ke poner otros 3o4 metros de tubos mas asta salir por el tejado cuando pase el bujero kete e mencionado antes nose si tendre ke poner dos codos para salvar una viga irian los dos codos juntos eta bien mi casa peka de condensasion ¿ke tubos son mejores los de doble capa o los anticaloricos?la salida es de 200 el tubo visto dede el insert asta el bujero tiene 6metros mas o menos tendria ke ponerle algun tipo de abrazadera o algo para evitar ke se mueva o algo? A espera de su respuesta un saludo kiko
Buenas Tardes kiko, en respuesta a sus consultas, indicarle, que los tubos que debe poner son calorificados, (es decir los que usted dice de doble capa que entre capa y capa lleva aislante), para evitar la condensación, y con respecto a la otra cuestión, si usted los coloca en posición totalmente vertical y bien sellados con masilla no debería de tener ningún problema, pero si tiene la posibilidad porque se encuentre cerca de alguna pared anexa, puede afianzarlos con su pertinente abrazadera, y así todavía nos aseguramos más,
Espero haber resuelto su duda,
Saludos
Ante todo muchisimas gracias por dedicar tu tiempo desinteresado a todos nosotros. Nuestro caso es el siguiente; nos hemos comprado un insert que, a parte de los dos ventiladores frontales, tiene dos salidas superiores. Nuestra intención es de canalizarlos, uno hacia la habitacon trasera y el otro por la misma habitación hasta la puerta de salida de ésta, ya que el piso es muy recogidito y así nos lo calentaría casi todo. y la duda es… para que el calentor salga a que altura minima habria que poner las rejillas? nuestra intención era pasarlas por el rodapié, pero leo en los post que estas salidas deben ir hacia arriba. Y si le ponemos ventiladores como a los delanteros, se podrian bajar del nivel del insert? muchas gracias de antemano. Mónica.
Mónica Buenas Tardes, antes de nada agradecerle sus palabras, pero de verdad que para mi es un honor poder compartir lo que sé, con respecto a su consulta, no sabría decirle una cifra exacta con respecto a la altura de las rejillas, pero lo que si tengo claro es que ponerlos a la altura de los rodapies, es contra-natura, y aunque existiera la posibilidad de poner algún sistema de ventiladores, para poder conseguir lo que usted quiere, me imagino que esos ventiladores, tendrán que hacer ruido, y quizás ese ruido pueda ser molesto, no sé, creo que no deberíais de complicarse intentando poner las salidas a rás del suelo, pero es mi humilde opinión.
Espero que mi comentario le sirva,
Saludos
Tengo instalado un cassete y solo me queda cerrar el revestimiento, el fabricante en el manual de instrucciones recomienda que se construya una “camara de descompresión” en la parte de arriba de la campana, antes de pasar el tubo al siguiente forjado. ¿Me puedes expplicar que es esto?, además no se si tiene algo que ver porque quiero dejar unas rejillas para aprovechar el calor en la siguinte planta. Muchas gracias y enhorabuena por tu paciente y eficaz atención que tienes.
Buenas Tardes, Gracias por su comentario, pero quiero pedirle un favor, si tiene que volver a hacerme alguna consulta, le rogaría que aunque escriba el comentario como anónimo, luego en el texto me indique su nombre(real o no) o nick, pues aunque a usted le parezca una tontería,a mi me resulta muy difícil escribir algo sin poner una imagen mental un nombre, una población un algo.
Con respecto a su consulta, imagino que llevará por debajo de la cámara de descompresión otra cámara que es la de recuperación, en ambas, el funcionamiento es parecido, se colocan rejillas en la parte inferior, para que entre el aire frío, y arrastre el aire caliente que se forma entre el inserts/tubo y el revestimiento (obra), luego se colocan otras rejillas en la parte alta o en otra planta, para que este calor se aproveche, al salir por ésta segunda rejilla, de esa forma conseguimos dos objetivos, por un lado hacemos más eficiente nuestra chimenea, pues aprovechamos un calor, que de otra forma estaría desaprovechado, y por otro lado, evitamos que por acumulación del calor en las diferentes cámaras pueda colapsar, el revestimiento o incluso el insert, me imagino que por eso el manual del fabricante le recomienda que construya esa cámara.
Espero haber resuelto su duda,
Saludos
Hola de nuevo, mi nombre es Miguel y ya estuvimos hablando la semana pasada. Nkbsesj recuerdas , quiero instalar un insert y tenía miedo por sí estropeaba los muebles de la habitación de la lado.
Bueno, al final me he decidido a instalarlo, me han dicho lo mismo que tu, que si se aísla bien el insert y la campaña no tendría por que haber problema.
Ahora tengo otra duda a la hora de comprar mi insert, la quiero con ventiladores para así poder hacer una mejor gestión del calor. Pero no se por cuál decidirme.
He estado mirando en varias tiendas y la verdad es que varía mucho de unas a otras. Por un lado me dicen que ponga un insert de calidad ya que yo voy a hacer un uso diario y que los mejores son los de hierro fundido, que son los que mayor rendimiento dan y mayor durabilidad tienen, en concreto he estado mirando un Edilkamin 54 Luce pero se me va un poco de presupuesto.
Y por otro lado están los de acero que están recubiertos en su interior de material cerámico en concreto vermiculita, estos son de la marca Bronpi en la tienda me dicen que van muy bien, en concreto yo he estado mirando el modelo Kenia 70 visión. Este modelo es 250€ más barato que el anterior con la única diferencia de los materiales, las prestaciones de ambos son muy parecidas.
Me gustaría saber que modelo me recomiendas teniendo en cuenta las características de materiales señaladas por uno y otro.
También he mirado la marca Salgueda que son de fundición, estas son un poco más baratas que la Bronpi y no tienen mala pinta pero me han dicho que para un uso continuado son menos indicadas, y que son de menos calidad.
Muchas gracias por adelantado
Un saludo.
Buenas Tardes Miguel, sí que me acuerdo de su anterior consulta, vamos al tema, para un uso diario, yo me decantaría sin dudarlo por el hierro fundido, (de hecho la chimenea de mi casa es de hierro fundido), por los motivos que usted ha explicado antes, pero también, porque el hierro fundido, aunque tarda más en calentarse, una vez se calienta irradia más calor y durante más tiempo que los insert de acero; por otro lado, yo tengo malas experiencias con la vermiculita, y más concretamente con la vermiculita de estufas de la marca Bronpi, no sé si fue algo puntual, pero el caso es que los clientes no quedaron nada satisfechos, la vermiculita se estropeaba una y otra vez, y en muy poco tiempo de uso, por eso yo no se lo recomendaría.
Con respecto a la marca Salgueda, la verdad no la conozco de una forma profesional, pero en su web, comentan que fabrican pero también comercializan, con lo que yo me informaría bien, de dónde fabrican su modelo en concreto.
Existe una empresa española se llama Ferlux, que trabajan todo en España, y que relación calidad/precio esta bastante bien, no sé si por su zona podrá conseguirla.
Pero en definitiva yo quería hacerle una reflexión, de algo que he aprendido en la vida, cuando compras algo que le vas a dar mucho uso, valora más la calidad que el precio, porque a la larga el precio se olvida, pero si no tiene calidad, al final se acaba uno gastando más y nunca tienes un buen rendimiento.
Espero haberle ayudado,
Saludos
Muchas gracias creo que voy a seguir tu consejo y me decidiré por un insert de hierro fundido. Aunque me cueste un poco más creo que al final no me voy a arrepentir.
En cuanto a la recomendación que me haces esa marca no me la han ofrecido en ningún lugar, soy de Salamanca y he mirado ya en todas las tiendas, me han ofrecido varias marcas pero no todas se adaptan a mi presupuesto.
Sí sabes de alguna empresa por aquí que trabaje con esa marca?
Voy a hecharle un vistazo a la web. Saludos
Buenos Días Miguel, he hablado con la fábrica y me han dado dos distribuidores en tu zona: Chimeneas arte y fuego c/Valencia, 29, y el otro Cerámica y Saneamientos San Cayetano P.I. el Montalvo c/Ríos Lobos Parcela 24,
Saludos amigo
Consulta de Luis en el Formulario de Contacto del blog:
“Tengo que instalar un insert en mi casa y he adquirido uno recientemente. El vendedor me recomienda, que al situarlo en la planta baja y el tubo de salida de humos que atraviesa dos forjados hasta el tejado, selle el espacio de la chimenea con respecto a los forjados para mejor rendimiento, ¿es cierto esto?,¿tengo que dejar espacio entre el tubo y las paredes interiores de la chimenea o sellar literalmente? he puesto rejillas en cada una de las plantas para poder aprovechar el calor del propio tubo. Muchas gracias y enhorabuena por tu trato y tu sabiduría”
Mari Carmen dijo…
“Gracias Luis por su comentario, pero me abruma un poco cuando dice “tu sabiduría”, no me considero que tenga tanta sabiduría, quizás experiencia sí, pero no me lo tome a mal, me halagan sus palabras, pero no sé si las merezco; con respecto a su consulta, yo le haría un matiz, si sella entre forjados, que el rendimiento sea mejor, depende, de lo que usted quiera conseguir, y voy a intentar explicarme, si yo quiero tener más aire caliente en las partes superiores, yo no sellaría entre forjados, porque si sellamos, en la planta baja es dónde obtendríamos mayor calor, pero en esa planta también contamos con el calor propio del insert, y conforme vamos subiendo de plantas, sólo contaremos con el calor producido por el propio tubo de ésa planta, con lo que obtenemos menor calor que con el otro sistema de no sellar completamente entre el forjado y el tubo.
Espero que le haya podido ayudar, Saludos”
Buenas tardes Mª Carmen, soy Mónica, no se si habrás contestado a mi consulta, pero es que me dá un error la página y no me deja leer. agradecería si me podudieras responder al correo, gracias. marmolessalva@hotmail.com
Buenos días, me llamo Aner Serrano y antes de nada felicitaros por la web porque esta muy bien! tengo una consulta y espero que me podáis ayudar!
Se que el mejor tiro es poniendo una salida totalmente recta pero es imposible y necesito desplazarlo 1m en horizontal! Cual es la mejor solución? por lo que e leido en comentarios anteriores lo mejor seria poner dos codos de 45º y entre ellos un tubo de 50cm, pero con esto solo conseguiría una medida de unos 35cm en horizontal. Se podría alargar este tubo intermedio? y hasta cuanto? o poniendo un tubo flexible en esta zona bajando los ángulos y alargando la medida intermedia de los pliegues? El conseguir esta medida, puede influir en la altura total? porque también e leído que no conviene alargarlo mas de 5m.
Muchas gracias y un saludo
Ander Serrano
Ander Buenos Días, Gracias por su comentario, como ya he comentado en otros correos, como usted dice, lo que recomiendan los fabricantes es que entre codo y codo de 45º como máximo exista una separación de 50 cm., pero como usted bien dice, la teoría es una cosa, y la práctica otra; si nos ceñimos a lo dicho antes, a sus preguntas “¿Se podría alargar este tubo intermedio? y hasta cuanto?” ya le habría contestado, pero quiero hacerle una matización, como le he dicho antes la realidad pocas veces se ajusta a la realidad, por lo tanto en su caso tendrá que alargar el tubo intermedio, lo suficiente para que se pueda desplazar ese metro, siempre intente alargarlo lo menos posible, porque a más distancia, más probabilidad de tener problemas tiene, pero eso sí, como esa regla nos la hemos saltado, intente ser muy estricto en el cumplimiento del resto de reglas, (con respecto al tubo flexible yo lo descartaría). Y por último, la altura total puede ser superior a 5 metros, de hecho si eso no fuera posible, habría que quitar más del 70% de chimeneas del mundo.
Espero haberle ayudado,
Saludos
Buenos días otra vez, agradezco la rápida contestación, pero porque descartas el tubo flexible? Creo que en el mercado también hay codos de gracuacion inferior que los de 45º, en caso de usar dichos codos la distancia del tubo de entre los codos podría ampliar sin riesgo no? Por lo que he calculado, y no soy ingeniero aeronáutico, con 2 codos de 45º necesitaría un tubo intermedio de 140cm, te parece excesivo?
Otro tema, el tubo ira dentro de una chimenea y aislado del exterior, seria suficiente con meter los tubos en galvanizado, o es mejor en inoxidable. Entiendo que el inoxidable tiene mejores propiedades pero en el coste se nota también!
Muchisimas gracias otra vez
Saludos
Ander Serrano
Ander Buenos Días de nuevo, el tubo flexible, lo descarto porque puede ser problemático, pudiendo provocar revoque y entorpece el proceso de limpieza de la salida de humos; con respecto al tubo intermedio, no me parece algo tan excesivo, de todas formas es lo que le comento, si cuando este ejecutándolo, puede disminuir en algo esa longitud mejor, y por supuesto, yo sería muy estricto en el cumplimiento como le he dicho antes, del resto de requisitos para tener un tiro perfecto.
Con respecto a los tubos, que vaya aislado y dentro de una campana de obra, no hace mejor al tubo galvanizado, el tubo galvanizado es como es, y tienes sus cosas buenas y malas, en lo bueno el precio, en lo malo, acumula más hollín, se oxida (agua que entra por la salida de humos, y también por la propia condensación), más deformable, etc…; es usted el que tiene que decidir sabiendo ésto por cual se decide, pero como consejo, por lo menos los dos primeros colóquelos inoxidables, porque son los que van a soportar las mayores temperaturas,
Saludos
Buenas tardes, muchas gracias por tus respuestas, me estan aclarando muchisimo como hacerlo y lo veo mas claro. Cuando te refieres a cumplir el resto de requisitos a que te refieres exactamente? a cumplir con el Ø de salida de chimenea y el tubo? o de poner primero una parte recta? si es por eso no hay problema alguno pero si es por alguna otra cosa agradeceria que me lo comentaras!
Muchas gracias nuevamente
Un saludo cordial
Ander Serrano
Ander Buenas Tardes, es por cumplir los requisitos de una buena instalación, que son los siguientes puntos: (del artículo sobre el cual usted esta haciendo los comentarios)
Punto 1 (lógicamente a excepción de lo ya hablado del tubo entre codos), 2, 3, 4, 7, 8, 9, 10 (buena elección del sombrerete adecuado a su zona, es decir por ejemplo si vive en un lugar muy ventoso tendrá que decantarse por el anti-revoco), y 11.
Saludos
Buenos días,
Soy Natividad y por casualidad he dado con esta página, que realmente es muy clarificadora e instructiva. Aún así, voy a plantear mi pregunta: tengo intención de instalar una estufa de leña en un salón, pero en una zona central (más o menos) con salida de tubos de unos 3 m. interiores y 1 exterior, todos rectos y directos hacia el tejado. Pero tengo dudas porque esos tres metros de tubo irían “volados”, es decir, desde la salida de la estufa hasta el tejado, sin sujetar a ninguna pared. ¿Crees que tendría problemas? ¿Qué es lo mejor para que no se muevan con el uso?
Tengo intención de instalarla pronto, porque aunque vivo en Murcia, los inviernos también hace frrrío…
Muchas Gracias.
Buenos Días Natividad, con respecto a su consulta, no tiene problema por ponerlos volados, siempre y cuando los selle bien con masilla refractaria, y estén colocados en posición totalmente vertical, y a su segunda pregunta, los tubos en el interior si cumplen lo que he comentado antes, no deben de moverse.
Disfruta de tu nueva chimenea, y buen fin de semana,
Saludos
Buenos días una vez mas, muchísimas gracias por todo, ya tengo claro como hacerlo gracias a vuestros consejos. Aun y todo me a surgido una duda al ver en varios catálogos las chimeneas de pelet que se están haciendo. Son mas limpias y mas ecológicas, pero la instalacion seria la misma que una de leña? la salida de humo, que en mi caso es lo mas complicado, seria la misma? o al ser ecológica se puede sacar un tubo al exterior sin que sobresalga 50cm del punto mas alto de la casa? Casi seguro que pondré de leña pero agradecería mas información!
Gracias
Un saludo
Ander Serrano
Ander Buenos Días, pues las estufas de pellets, funcionan de forma totalmente diferente, no tienen problema de revoque, porque trabajan con tiro forzado, y además, no expulsan apenas residuos, esas son las cosas positivas de éste tipo de estufas,
Saludos, y Buen fin de semana.
Buenas a todos tengo un problema con una estufa chamene (invicta), cuando abro la puerta me sale humo. Creia que era el tiro puse un tubo mas asi saliendo unos 70 cm del saliente del tejado, aun asi seguia igual y puse un sombrerete giratorio, sige igual. Mi instalacion tiene dos codos de 45º, lalongitud del tubo es de 7m los cuales 4m van por el exterior.GRACIAS.
Buenas a todos me llamo Alvaro, tengo un problema con mi estufa chamane (invicta). Cuando abro la puerta me sale humo, creia que era un problema de tiro, subi un tubo mas para que saliera unos 70cm del saliente del tejado y puse un sombrerete giratorio. Nada de nada sige igual, tanbien se ensucia mucho el crital(tengo que limpiarlo diarimente). Mi instalacion es de 2 tubos despues 2 codos de 45º sigiendo 5m los cuales 4m estan en el exterior, por el coste los puse del galva. Gracias, un saludo.
Buenas a todos me llamo Alvaro, tengo un problema con mi estufa chamane (invicta). Cuando abro la puerta me sale humo, creia que era un problema de tiro, subi un tubo mas para que saliera unos 70cm del saliente del tejado y puse un sombrerete giratorio. Nada de nada sige igual, tanbien se ensucia mucho el crital(tengo que limpiarlo diarimente). Mi instalacion es de 2 tubos despues 2 codos de 45º sigiendo 5m los cuales 4m estan en el exterior, por el coste los puse del galva. Gracias, un saludo.
Buenas a todos me llamo Alvaro, tengo un problema con mi estufa chamane (invicta). Cuando abro la puerta me sale humo, creia que era un problema de tiro, subi un tubo mas para que saliera unos 70cm del saliente del tejado y puse un sombrerete giratorio. Nada de nada sige igual, tanbien se ensucia mucho el crital(tengo que limpiarlo diarimente). Mi instalacion es de 2 tubos despues 2 codos de 45º sigiendo 5m los cuales 4m estan en el exterior, por el coste los puse del galva. Gracias, un saludo.
Álvaro Buenos Días, creo que se lo que le ha pasado, como no veía su comentario, ha pensado que no lo había gravado el sistema, pero sí que lo hace, y están registrado los 4 que usted ha escrito, para verlos, simplemente tiene que darle a cargar más, que lo podrá encontrar en la parte inferior de la caja dónde se escriben los comentarios, tendrá que darle más de una vez, porque hay muchos comentarios, pero verá que el suyo y mi respuesta le van a aparecer ahí.
Con respecto a su problema, habría que ver varias cuestiones, para determinar que es lo que provoca el problema; y necesitaría alguna información más, por lo que le voy a preguntar algunas cuestiones, ¿En que momento intenta abrir la puerta; recién encendida, o cuando lleva algún tiempo encendida?¿Le ocurre siempre?¿Cuando intenta abrir la puerta en que posición se encuentran los tiros?
Espero su respuesta para poderle dar un mejor asesoramiento,
Saludos y buen fin de semana.
Hola . ante todo quiero felicitarle por la pagina eh leido muy poco, pero me ah servido mucho. Pero quiero plantearle un problema que creo saber la solucion , no obstante me interesaria la respuesta de un experto.
Tengo una chimenea de hierro que la he hecho yo mismo cuyas medidas de boca son 70 de anchox44 de altox 50 de profundidad, y es de tipo cono hacia arriba. Tiene una salida de tubo 15cm con un codo de 45y unos 6 o 7 metros hasta la salida, ya que estoy en un 1 piso, con un sombrero giratorio en forma de punta de proyectil. la habitacion es de 6m x 4m aprox.. Ahora bien el problema es que me ingresa el humo y para solucionar tal problema e realizado muchas posibles soluciones que no han mejorado en nada. Creo que desde un primer momento supe que el problema era las dimenciones de la chimenea, osea que no va con el tiraje . el tema es que ya esta todo instalado y me saldria muy caro cambiar tiraje. Usted cree que la solucion es reducir la boca de la misma de acuerdo al diametro del tiraje? Si es asi, usted me puede dar las medidas que tendria que tener la chimenea de acuerdo al tubo de tirage. Desde ya muchas gracias y me mantengo a la espera de su respuesta. MIl gracias
( P/D. Tiene rejilla y cajon para deposito de ceniza, y hasta ahora la puedo usar con un salva chispas, pero cuando lo retiro para meter madera o acomodarla empieza a salir humo.)
Sergio Buenos Días, gracias por su comentario, con respecto a su consulta, le digo que las medidas de su chimenea actual exceden mucho de las que les corresponden para ese tiro que serían 58 cm. ancho x 39 cm. fondo y 39 cm. altura, si sólo cambia la boca pero mantiene el mismo fondo, probablemente el problema continué, no obstante, tampoco le podría asegurar que cambiando todas las medidas el problema se acabe, porque como ya he comentado en otras ocasiones, el problema de revoque puede venir determinado por otras muchas cuestiones, y también influye el ángulo con que se cierra la chimenea hasta llegar a la salida de humos, etc…
Espero haberle podido ayudar,
Saludos.
Hola,
Estamos acabando de instalar una estufa de leña de la siguiente forma:
- La estufa tiene salida de humos vertical de 150mm, lleva un codo a 45º y transcurre 4 metros con esa inclinación hasta el exterior de la casa donde con otro codo a 45º sube un metro más con tubo aislado de doble pared…
Crees que tendremos problemas de reboque??
Gracias!!
Dani Buenos Días, a su pregunta rotunda no tengo una respuesta rotunda, y me explico, tiene muchas posibilidades de tenerlo, porque tiene bastante tramo en posición no vertical, entre dos codos, pero en el revoque como ya he explicado en varias ocasiones, influyen múltiples factores, con lo cual puede ser que en concreto su instalación, no le dé problemas, pero no se puede saber de entrada con un 100% de seguridad, mi consejo es si ya no es posible cambiar la instalación, intente seguir al 100% el resto de requisitos para la instalación correcta, y así quizás pueda evitar éste problema.
Saludos.
I do a lot of research online on a daily basis and for the most part, people lack substance but, I just wanted to make a quick comment to say I’m glad I found your blog.
hormigon pulido
Thank you for your beautiful words, I’m glad you like the blog, and I invite you to follow us on social networks
Hola Mari Carmen, pues muchas gracias de todas formas. La verdad se agradece muchísimo que una persona con conocimientos nos vaya contestando a todos los que estamos un poco perdidos
He votado por tu blog en los premios bitácora.
En cuanto acabemos la instalación te cuento
Dani Buenos Tardes, muchísimas Gracias por su comentario, y por su voto, espero que al final su instalación sea un éxito, y quedo a la espera que me diga que tal ha ido todo, Saludos
Hola MªCarmen.
Jorge Manuel de Granada.
Problema de condensación.
Mira: Casa antigua con dos plantas,dos chimeneas en la planta superior,hace 15 días coloco una estufa de leña en la planta de abajo,dos tramos de tubo unidos por codo de 45º(tubo de 12cm de diametro y 3mm de grueso,9m de longitud total,comprado en una chatarrería por 25€).
Te explico:todo el tubo está dentro de casa y aproveche el tiro de una de las chimeneas para sacar el tubo,sobre unos 25cm es lo que hay de tubo fuera de casa.¿Es posible que estos 25cm sean los culpables de la condensación?.
MªCarmen..saludos y sigue asi,increible la de respuestas que has dado.
Gracias !!! (-_-)
Buenas.. mi consulta es muy rapida.
voy a instalar una chimenea cuya salida es DN 200mm con el incoveniente que el cajon de obra por donde tengo que pasar el tubo galvanizado hasta la cubierta es de 200×200.. o sea, una tuberia de 200 no pasa!
Es posible hacer una reducción de diametro a 175mm? la longitud total de la tuberia hasta salir al exterior es de 9 metros y totalment recta, tendria problemas graves o el hecho de tener un buen tiraje no me dara problemas? que puedo hacer? otra opcion seria dejar la chimenea de obra sin tubo?
Gracias por la ayuda!
El comentario anterior de Anonimo = Pedro, me he saltado el nombre, perdon! gracias
Jorge Manuel Buenas Tardes, siento no haberle contestado antes, pero he estado en cursos de formación fuera de la empresa, y organizando unas Jornadas que se están celebrando en estos momentos.
Con respecto a su problema, es posible que sean esos 25 cm. que salen por la parte superior, lo que provoca la condensación, tenga en cuenta que éste fenómeno se produce, cuando existe un cambio brusco de temperatura, y Granada es por lo general, (excepto costa) un lugar frío. Pero yo también estudiaría la posibilidad, de que haya alguna otra zona de la salidad de humos que pueda estar provocando la condensación, en función de las conclusiones obtenidas, habrá que reforzar el aislamiento de la zona que pueda estar provocando el problema, lógicamente, yo empezaría probando con los 25 cm. que seguro son los más fáciles de solucionar, y si sigue dándose el fenómeno seguiría por las otras zonas conflictivas, Espero que aunque tarde le haya podido servir de ayuda,
Saludos.
Pedro Buenas Tardes, siento no haberle podido contestarle antes, pero como ya he comentado, esta semana he pasado dias completos fuera de la empresa, y he tenido mucho trabajo con la organización de la Jornada en el día de hoy.
Con respecto a su problema, hay existen dos lecturas, por un lado y contestando a una de sus preguntas, es posible colocar esa reducción, pero es una de las piezas que nos puede provocar revoque, aunque si que es verdad, que cuando es una reducción pequeña y el tiraje es completamente recto, esas posibilidades se reducen, por otro lado la otra opción que tiene, no tiene porque darle problemas de tiraje, pero le va a suponer otros problemas, como son el de limpieza, y un tiraje más lento.
Si fuera mi caso, yo probaría sin entubar, porque la otra opción siempre la tenemos, espero haberle servido de alguna ayuda,
Saludos.
Mª Carmen…creía que nos habías abandonado.Justo hoy he vuelto a encenderla,corte esos 25cm y he invertido las uniones.El chorreo ese negro se ha eliminado,menos mal.
Muchísimas gracias por tu interés.
Dime si aún se puede votar por algún tema que te pueda ayudar.
Salud!!!
Jorge Manuel.(-_-)
Jorge Manuel, Buenos Días, no, no os voy a abandonar, tardaré más o menos en contestar, según como este de trabajo, pero contestar contesto siempre.
Con respecto a la solución que le has dado, has evitado que te salga el líquido de la condensación, pero no has acabado con el problema, además, ese líquido es inflamable, con lo que yo en tu caso, intentaría buscarle una solución definitiva al problema, para poder evitar males mayores en el futuro.
Con respecto al tema de votar, ahora en Diciembre, empieza un concurso en la blogosfera, he puesto un enlace en el blog, pero sino quieres esperar a Diciembre, puedes votar el blog (sin entrar en el concurso), e incluso dejar comentarios, sobre lo que te parece, también en la blogosfera, o en bitácoras (sin concurso), pero eso ya como te parezca, Gracias de todas formas por el interés, espero que te sirva mi opinión,
Saludos, y buen fin de semana.
Hola, he instalado una estufa de orujo (hueso de aceituna) en el salón, tiene 2 m. en linea recta, un codo de 45, otro metro, otro codo de 45, otros 2 metros un poco inclinados y un sombrerete fijo. Desde que la pusimos hace una semana, solo ha tirado bien el primer día, luego le echamos un orujo algo húmedo y nos creo mucho hollín. Quitamos los tubos y codos y los limpiamos, utilizamos un orujo mucho más seco, aún así tira bien durante 1 a 3 horas y luego poco a poco se va reduciendo el tiron de la llama, y el calor, hasta que se queda en relente sin apagarse totalmente, pero no calienta. ¿ Cual podría ser el problema?. La salida no llega a subir por encima del tejado, está en un lateral del mismo. ¿Puede tener algo que ver?
Buenos Días, con respecto a su consulta, necesito algo más de información de su estufa, creo que por lo que comenta su estufa es de pellets, pero la esta utilizando para orujo, ¿es esto asi? normalmente las de orujo suelen ser muy voluminosas, y no traen panel digital; espero que me confirme este dato, para poder saber dónde radica el problema, Gracias y buen fin de semana.
Es para orujo, no es para pellet a no ser que se le ponga un adaptador. Es una estufa y no una caldera. su tamaño es muy pequeño, de hierro fundido, luego lleva una torba que se llena de orujo y va cayendo en el quemador. Tiene una puertecita con un tiro, y sobre la estufa hay un agujero con un cristal. Por la parte trasera sale el tubo, con el recorrido y las medidas que te he dicho. Hoy le hemos aumentado un tubo, ya que no sobresalia del tejado y hoy con el aire que hacia, el humo hacia muchos remolinos. Ahora esta tirando bien, pero seguro que no dura mucho. Espero haberte aclarado dudas. Si pones imágenes te sale la estufa. Espero que me des una solución. Un saludo.
Buenas otra vez…
A menor escala,sigo con la condensación pero no es continua.
Ya no tengo diferencia de temperatura en la salida de humo.
Mi nueva pregunta:¿Puede ser la madera húmeda?
Muchas gracias, buena mujer…!!!
Buenos Días, a ver con los datos que usted me ha aportado, creo que influyen varias cuestiones, 1/La salida del tubo final, que ya me ha dicho que la ha subido, con lo cual eso esta hecho, 2/Cambie el sombrerete, y coloque un anti-revoco, evitará muy posiblemente, los remolinos que me comenta 3/ Y más importante, utilice sólo orujo muy seco; el orujo cuanto más húmedo esté más residuos suelta, con lo que me da la sensación, por lo que usted me cuenta, que esta algo húmedo, pues el problema se lo da cuando lleva algún tiempo encendida, y no de primera hora.
Espero haberle ayudado, ya me cuenta que tal le va, Saludos.
Buenas Tardes, Jorge Manuel, no creo que el estado de la madera le esté afectando en su problema de condensación, me inclino más, por pensar, que puede haber alguna otra zona del recorrido, (aunque este dentro de la vivienda), en que pueda existir esa diferencia térmica, Saludos.
Hola, en primer lugar gracias por la información.Ya le hemos puesto el sombrerete, pero giratorio, y va muy bien. Por otro lado el orujo que estamos utilizando ahora es del año anterior, con lo cual está muy seco.Ahora tenemos el problema que durante la noche se va apagando la llama, y se queda encendida pero sin arder. Me pregunto si será por las bajas temperaturas que hemos tenido esta noche, -7º. Quizás al estar los tubos demasiado frios a fuera, evita que tire debidamente. ¿Sería posible forrarlos?, y ¿con qué?
Buenos Días, a ver es cierto, que la tubería fría hace que el tiraje trabaje peor, con lo que para mejorar el tiraje, puede hacer dos cosas, 1/Cambiar los tubos por tubos calorificados, (doble tubo con aislante en el interior), o 2/Forrarlos con lana de roca, y luego la correspondiente pared de ladrillos, pero en su tipo de estufa, no veo una relación tan directa, entre un buen tiraje y que la estufa funcione correctamente con fuego vivo, pienso, que debe haber otro problema, y me da, que tiene que ser problema de excesivos residuos, en el serpentín, de todas formas, puede probar mejorando el tiraje, y me cuenta,
Saludos.
Hola Mari Carmen! Recibe mis sinceras felicitaciones por este estupendo blog que acabo de descubrir y leer entero. Reúne la más completa información sobre este tema que he encontrado en la red, además explicas todo para que lo comprendamos los laicos. Enhorabuena y muchas gracias por tu dedicación!
Estoy a punto de hacerme con una estufa de leña y desearía plantearte unas dudas a las que no encontré respuestas aquí. Espero no repetir ya que he leído con atención.
Estoy en la costa (provincia Castellón), por lo tanto el clima es suave, y en los más duros días de invierno, que son 3 – 4 al año, podemos llegar a -5ºC. En mi casa no hay salida de humos, por lo que se va hacer la instalación al completo. Se trata de un pareado de nueva construcción que aunque dispone de climatizador con bomba de calor, ésta no es eficiente, el calor no es agradable y las facturas de compañía eléctrica dan susto.
Estufa – me encapriché en Chamane de Invicta de 14 kW – ¿Es viable esta potencia? (380 m3 aprox). Me basé en 1kW para 30 m3.
Distancia de la pared y su protección – no puedo alejar la estufa a 30 cm de las paredes como es recomendado, por lo que debo revestirlas con ladrillo refractario con su correspondiente mortero ¿En este caso cuanta distancia mínima podría dejar entre la pared revestida?
También mencionas porcelánico para este fin. Este material tiene diseños más variopintos y me atrae la idea Pero ¿protege la pared de igual manera que el ladrillo refractario? ¿Y la distancia mínima cuál sería?
Tubos – el tubo pasaría por hueco de la escalera, que es la única opción que tengo. Vertical en toda la longitud, o con un posible codo de 20º en su primer tramo. 5,5 m pasarían por dentro de la casa, más 60 cm sobre tejado. Primeros 2 m está claro que serían de acero inoxidable, tal y como recomiendas, luego si da la economía sigo con inox. y si no, galvanizados ¿El último tramo que está en la calle puede seguir inox o galvanizado o mejor poner el aislado/calorificado? Lo comento por la condensación, no sé si aquí sería necesario (temperaturas suaves).
Y la última pregunta:
Obstáculos en el tejado – el tubo va salir a una “torreta” de tejado plano de 2,3 x 2,3 m que es el punto más alto de la casa y la de al lado. Pero! En esta pequeña parte de tejado sale una chimenea de obra que lleva dentro tubo de ventilación de uno de los baños, y a unos 4-5 m de distancia la misma chimenea de obra de la casa del vecino ¿Se considera como un obstáculo? ¿Debería subir 60 cm por encima? Si afirmativo ¿se sostiene a la intemperie tubo de 120 de alto o habría que anclarlo con flejes/alambres por ej.?
Perdona por soltarte todo este tocho, pero he intentado explicarme con más exactitud posible para que te sea fácil responder, lo que te agradezco por adelantado.
Te deseo feliz puente!
Un saludo,
Katy, Benicasim (Castellón)
Katy, Buenos Días, muchísimas Gracias, por sus palabras, no sabe lo que me animan a seguir adelante.
Con respecto a sus consultas, vamos si quiere por partes, con respecto al modelo elegido y la potencia, teniendo en cuenta la ubicación (zona costera), quizás, pueda ser un poco excesivo, si nos vamos a datos técnicos puros y duros, más o menos 1KW suele calcularse para unos 18-20 M3, o lo que es lo mismo para unos 8 M2 aproximadamente, (para una altura media de entre 2,70-2,50), pero como digo son puramente datos técnicos, el poder calorífico real que va a percibir, va a depender de la calidad y cantidad de la leña, pero también, influye mucho, que tal aislada tenga la vivienda, no sólo en paredes, sino también en ventanas, puertas, etc…, es por todo esto, que los datos técnicos muchas veces son muy orientativos, en vuestro caso, creo que va de sobra, pues entiendo que una vivienda nueva, debe de estar medianamente aislada, y además, la zona geográfica hace que no tengáis temperaturas extremas.
Con respecto a las distancias mínimas, aproximadamente unos 5 cm. para ladrillo refractario, y unos 7-10 cm., para porcelánico, pero matizo, en ambos casos asegúrese, que los productos son los recomendados para ese uso, y me explico, deben ser ladrillos refractarios, y mortero refractario (descarte cualquier otra cosa similar pero que no tenga la característica de refractaria), y con respecto al material porcelánico, que sea porcelánico, y el cemento cola tiene que ser especial para porcelánico, pero además, super-flexible, y por último tiene que dejar suficiente junta de dilatación entre pieza y pieza de porcelánico (mínimo 7mm); con respecto a duda, si el porcelánico protege la pared; puede estar tranquila por ese lado, lo que sí, le reitero lo dicho antes, elija marcas contrastadas y de calidad, para evitar, que le vendan gato por liebre, pues en ese caso, puede tener problemas.
Con respecto a los tubos, no creo que usted tenga problema con la condensación, por lo que yo le recomendaría que si puede pagarlos, que los pusiera inoxidables, dado que son los que van a soportar las condiciones atmosféricas exteriores,
y el galvanizado acaba oxidándose en la parte interior, con los consiguientes problemas derivados de éste tema.
Por último, lo que me comenta, Sí se considera obstáculo, con lo que intente subirlo más que esas salidas de ventilación/chimenea de obra.
Y con respecto a si es necesario afianzar el tubo, le digo, que sí, aparte de sellarlo con masilla refractaria, que ya de por sí, lo afianzará, es conveniente, buscar cualquier otro método, que sea fácil, pero que nos mantenga la tubería en su sitio; puesto que al estar a la intemperie, en un momento dado puede llegar a soportar, vientos o rachas de viento, de velocidades muy considerables.
Katy me alegro de haberla conocido, y espero que pronto pueda disfrutar del calor natural de su estufa,
Saludos, y que disfrute de lo que queda de puente.
Mari Carmen, pero esto es increíble! No esperaba la contestación con esta rapidez, y la agradezco enormemente. Es más que evidente que sois personas con mucha profesionalidad y seriedad, con las que da gusto tratar. Más gente como vosotros y se acaba la crisis en España.
En lo demás sí podrían, pero gracias a tus consejos todo serán liebres
Mis dudas quedan resueltas y puedo poner manos a la obra. En cuanto al porcelánico y su cola correspondiente gato por liebre no me dan, trabajo en el sector
Gracias mil y felices todas las fiestas que están a la vuelta de la esquina para ti y todos los tuyos. Katy
Espero que no te moleste el trato de “tú” en el que me dirijo desde el primer mensaje publicado.
Katy, Buenos Días, Primero, no me molesta en absoluto el trato de tu, puedes tutearme tranquilamente.
Segundo, (voy a tutearte yo también, para que no te sientas mal), no sé como agradecerte, todas tus palabras de afecto, que además, creo que no he hecho nada especial, para merecérmelas.
Tercero, estas fechas son muy entrañables, y más cuando se tienen hijos, como es mi caso, porque ellos desde su inocencia, hacen cada día mágico, por lo que teniendo salud, pasaremos unos días maravillosos, que espero que tanto tu como tu familia, también los podáis disfrutar,
Katy, Féliz Navidad, y espero que nos veamos por aquí, Besitos.
Hola, soy Salva. Enhorabuena por tu trabajo
Te explico:
Me he instalado un hogar cerrado en una chimenea abierta de obra. He forrado toda la campana con lana de roca hasta 15 cm antes de llegar al techo, más que nada porque no me cabía el tubo junto a la lana. Le he puesto una tapa con la misma lana en la parte superior, y otra 40 cm más abajo para crear una cámara, y debajo dos rejillas.
Las dos tapas y alguna parte más del aislado está en contacto con el tubo.
El tiro tendrá unos 9 o 10 metros, yo le he puesto 2 tubos de inox de 175 de un metro cada uno. El resto he aprovechado el mismo tiro que ya había en la chimenea. El primer tubo està unido con el cassete con masilla refractaria, el segundo sin ella.
El agujero que he hecho en la campana para la instalación aun no está tapado, ni tampoco el espacio que queda alrededor del hogar y el hueco de la chimenea, que quiero tapar con un marco de hierro. Esto ya lo taparé cuando funcione a la perfección.
La casa está situada en primera linea de playa, así que no hay nada que me tape la brisa ni el aire que pueda haber.
El problema es el siguiente:
Al poco de encender el fuego se llena la habitación de humo, cuando este ya arde considerablemente, supongo que cuando ya empieza a coger temperatura. Y después cuando la llama ya está más estable parece que ya no se llena de humo la habitación. Me cuesta abrir las ventanas para que se vaya todo el humo.
El humo no huele a leña, sino como a hierro quemado. Solo la he puesto en marcha dos veces.
El caso es que no veo salir el humo por ningún sitio.
Me extrañaría que viniese del tiro, ya que tiene dos tapas por debajo de donde terminan los tubos de inox.
Espero tu ayuda ya que no sé como solucionarlo.
Muchas gracias
Salva Buenos Días, Gracias por su comentario, con respecto a su duda, creo que lo importante es determinar exactamente, qué es el humo que le aparece, yo le digo, las opciones que pueden ser y usted tendrá que hacer la labor de investigación:
Primero, podría ser el humo que desprende la lana de roca cuando entra en contacto con el tubo caliente, pero he de decirle, que no creo que sea su caso, puesto que me comenta que el humo sale, casi recién encendida, por lo tanto, no me cuadra con la lógica, puesto que el tubo en ese momento aún no está caliente, debería de salirle el humo un poco más tarde, y además, el olor es bastante desagradable.
Solución: Separar la lana de roca, para que no esté en contacto con el tubo.
Segundo, y creo que ésto es lo que le ocurre, cuando encendemos la chimenea, el tubo esta frío, y puede ser que le cueste un poco calentarse, pero si el tiro funciona bien, en cuanto el tubo se calienta, el tiraje funciona perfectamente, y el olor, puede ser porque al principio de encender las chimeneas metálicas (las primeras veces), la pintura de los inserts desprende un cierto olor muy peculiar, es por ello que se recomienda las primeras veces no poner los inserts al máximo de calorías, pues podría afectar al estado de la pintura.
Solución: Muy fácil, y simple, coja un par de cerillas, encienda primero una y colóquela en su mano, y justo debajo del agujero de salida de su inserts, cuando se apague, continuamos con la siguiente, eso aunque no se lo crea, hace que caliente un poco la salida, luego a continuación, abrimos todos los tiros posibles, encendemos la chimenea, y si tiene puerta la cerramos; no abrimos la puerta ni cerramos los tiros, hasta que nuestro fuego tenga cierta consistencia, y no haya humo acumulado en la zona de combustión.
Tercero, Puede ser aunque usted no lo vea, que se esté saliendo humo por el tiraje, tenga en cuenta que tiene varios sitios dónde no está completamente sellado, uno el tubo segundo, que no lleva masilla refractaria, y luego la unión del tubo, con la salida existente, aunque usted haya colocado las tapas, el humo puede salir por cualquier hueco mínimo.
Solución: Selle el segundo tubo con masilla refractaria, y selle las tapas al tubo, con masilla, a conciencia, para que no se pueda salir humo por ahí.
Creo que en alguna de estas opciones encontrará la solución, aunque yo me inclino por la segunda, lo suyo es que pruebe usted para comprobar cual es.
Espero que nos comente, que tal ha ido, y si se ha solucionado, Saludos.
Hola de nuevo Mari Carmen!! Soy Salva
Muchísimas gracias por tu ayuda, no te imaginas lo que nos ayudas a todos!
Lo que respecta a mi problema, me has dado tres posibles soluciones y que investigara para encontrar la causa que provoca el olor y el humo. Pues he juntado las tres y he sacado mis conclusiones, así que lo que he hecho ha sido lo siguiente:
He quitado las dos tapas que tengo y les he colocado cinta de aluminio por el borde para que la lana no toque el tubo directamente y no se queme, y las he vuelto a poner pegadas al tubo otra vez para que no se pierda el calor ni baje el humo.
Otra cosa que he hecho es lo de encender el fuego, abrir la rejilla que lleva abajo y cerrar la puerta. Cuando el fuego ya ha cogido más fuerza ya le hecho algún tronco más. Al encenderlo he dejado una ventana entreabierta para que no falte aire, después la he cerrado.
En las juntas de los tubos le he puesto cinta de aluminio.
Bien, pues el tema del humo parece resuelto, no he tenido ningún problema con esto. Y lo del olor más o menos continua igual. No es un olor insoportable, pero es desagradable. No sabría como explicarte a que huele. No sé si será porque es nueva (con la de hoy, son tres usos) y los primeros días es normal. Sé que olor a leña no es, supongo que tendré que investigar ahora si es la lana que continua cogiendo mucha temperatura o que.
Así que de momento tengo el 50% solucionado; lo del humo arreglado y lo del olor de momento no.
Salva Buenos Días, (te tuteo) me alegro mucho que el gran problema del humo se haya resuelto, pero me gustaría hacerte un comentario, prueba a no abrir la ventana, verás como no afecta al tema del humo, cuando recién enciendes la chimenea, tienes suficiente oxígeno en la habitación, por eso no es necesario que la abras.
Con respecto al olor, estoy casi 100% segura que es el olor que desprende la pintura de la chimenea, lo que lo provoca, puesto que si fuera la lana de roca, seguirías teniendo el humo; si es como te digo de la pintura, no te preocupes es normal, aunque un pelín molesto, pero pasará en unos cuantos encendidos más.
Espero que me mantengas informada, aprovecho para desearte Felices Fiestas, y un buen año 2013.
Muchísimas gracias por tu gran ayuda y tus consejos. Me guardo esta web en favoritos porque vale la pena.
Haré lo que me dices y ya te comentaré más adelante como me va funcionando la chimenea.
Te deseo Felices Fiestas y un gran año 2013 para ti y tu Blog.
Mil Gracias a ti, por tu comentario, quiero que sepas, que me hace mucha ilusión que tengas mi blog, en un lugar preferente de tu buscador, lo dicho que te vaya fantástico, y nos vemos por aquí.
Buenas noches.
El vecino que vive debajo de mi ha puesto una chimenea de leña,y cuando la enciende me sale por un enchufe eléctrico humo, que puede ser ya que dice que su instalacion es correcta.
Gracias anticipadas por su respuesta.
Buenos Días, 1º Esta claro que hay algo que falla en la instalación de su vecino, y se me ocurren dos opciones, 1ª/ Que sea humo que sale por entre la tubería de salida (puede ser porque no estén selladas las distintas secciones) o 2ª Que sea provocado por lana de roca (aislante), que se haya puesto demasiado pegada al tubo o chimenea.
¿Cómo saber cual de las opciones es? Muy fácil la primera opción huele a humo (de leña quemada); la segunda opción huele bastante mal, no sé exactamente como definirle el olor, pero más que olor es hedor, creo que cualquier persona puede distinguirlo fácilmente, por lo que sabiendo eso, puede hablar con su vecino para que intente solucionar el problema, porque esta claro que alguna de éstas cosas es.
Espero que nos comente que tal le ha ido, y le pediría un favor, que la próxima vez que nos deje un comentario nos indique su nombre, para que los comentarios no se vuelvan totalmente impersonales, Gracias por su comprensión,
Aprovecho para desearle unas Felices Fiestas, y un buen año 2013.
Mari Carmen, hola de nuevo! Mi estufa ya está pedida y de momento pintada en el suelo de la planta baja, y con una plomada colgando desde la parte más alta de la casa, para que me la coloquen en el sitio exacto, vamos un trabajo milimétrico
Siento mucho de tener que volver a molestarte y aprovecharme de tu altruismo, pero quiero dejar todos los cabos atados, y aún consultando con especialistas, no me dan las respuestas que encuentro aquí. Esta vez solo he repasado de nuevo el artículo pero no todas las preguntas y respuestas, así que mil disculpas, si repito alguna pregunta ya respondida:
1. tubos inox simples – hay mucha diferencia de precios en varios puntos de venta en los que he consultado ¿a qué se debe? Estoy hablando de hasta de casi 20 € de diferencia! Lo único que se me ocurre es que hay diferentes grosores de pared del tubo, detalle que se me escapa por completo, ya que solo consulto el diámetro.
2. Puntos 13 y 14 de tu artículo: Entradas de aire, rejillas de ventilación, campana … Aquí me he perdido por completo. Tal vez estos puntos tratan de casos cuando hay una distribución más compleja (chimenea, conductos por habitaciones etc), y con mi estufa con tiro vertical simple no procede? Dime, por favor.
He aprendido muchísimas cosas de tu blog, y fíjate hasta de artículos que trato a diario durante muchos años – los azulejos. El interés siempre está centrado en otro tipo de resistencias (heladas, MOHS, PEI, etc) pero NUNCA en la resistencia a altas temperaturas, lo que hoy me ha proporcionado una tarde entretenida de estudio de ensayos y consultas con técnicos.
Gracias a ti sé otra cosa más. Eres un encanto:)
Un abrazo,
Katy
Katy Buenas Tardes de nuevo, tu si que eres un encanto, y para nada me molestas, me gusta que me dejéis comentarios.
Veo que sí, que nos parecemos mucho, pues eres muy metódica, pero oye, eso es una virtud, (al menos yo lo creo así).
Con respecto a tus consultas, voy con la primera, es cierto que existen distintos grosores de pared de tubo, normalmente de 5mm o de 8mm, pero he mirado nuestros precios y de un tubo inox de 5 a 8 puede haber una diferencia de unos 5 euros como mucho, pero 20€, me parece una barbaridad, teniendo en cuenta que son tubos del mismo diámetro, con lo que ahí hay algo extraño.
Y tu segunda consulta, los puntos 13 y 14, son para aquellas chimeneas (inserts) que van revestidas de obra, entre la obra y lo que es la chimenea metálica existe un hueco; el aire existente entre estas dos zonas se calienta, al encender la chimenea, para aprovechar ese aire caliente se ponen las rejillas, y también para evitar que se acumule demasiado calor y acabe reventando el revestimiento, o el insert; pero en tu caso, como la llevas vista, sin recubrir, no puedes hacerlo.
Bueno Katy, estoy deseando que me digas que ya la tienes montada y disfrutando de ella, mientras tanto, disfruta de tu familia, y espero que tengas un año 2013, lleno de salud y felicidad.
Un abrazo
Mari Carmen, buenas tardes
De nuevo muchísimas gracias por tus explicaciones.
Respecto al precio de tubos inox te cuento que los he encontrado con más diferencia de precio aún entre un proveedor y otro (hasta de 25 eur/ml), con que coincido contigo de que algo raro debe haber.
Ya me encuentro en el segundo nivel del “juego” que consiste en los diferentes complementos de montaje – abrazaderas, collares vierteaguas, abrazaderas a vientos. No es fácil no.
Y más para los que no sabemos nada del tema y además somos metódicos y perfeccionistas que por una parte sí, estoy de acuerdo contigo, es una virtud pero por la otra a este paso no acabo nunca. Estufa instalada para finales de marzo
Una vez más quiero agradecer tu ayuda y dedicación. Si estuviera más cerca no dudaría en encargar todos los materiales, trabajo y la estufa a vuestra empresa.
Te contaré cuando mi Chamane tenga una semana de rodaje.
Mari Carmen, te deseo Felices Fiestas, salud para toda tu familia y mucha suerte!
Mil gracias guapa!
Besos,
Katy
Katy, Buenos Días, ya veo que queda muy poquito para que puedas disfrutar de tu estufa, ya casi lo tienes preciosa,
Un beso
Buenas tardes Mari Carmen! Como prometí en diciembre dar parte después de tener instalada la estufa, allá voy! Desde el pasado lunes estamos disfrutando de este calor tan agradable y natural, y oliendo como gitanos)) El tiro es bestial- casi 11 metros en vertical, no hay ningún escape de humos, ni revoco. Vamos, que de momento no he encontrado ningún problema, y que siga así.
De parte es porque en su momento estuve muy bien asesorada por ti, y acorde a ello pude elegir los profesionales adecuados. Y tan adecuados que me parecía que Mari Carmen y su equipo se desplazó desde Andalucía para instalar mi estufa en la C. Valenciana.
Mari Carmen, gracias de nuevo por toda la ayuda que nos prestas a nosotros inexpertos, y sin cobrar un duro por ello.
Un abrazo,
Katy
Hola Katy, que alegría saber de ti, y como siempre con halagos, que no se si merezco, pues lo único que hago es compartir parte de mi experiencia, y si sirve a mis lectores, bienvenido sea; con respecto a tu chimenea, me alegro muchísimo, esa es la recompensa a mi trabajo, que podáis disfrutar de el encanto de tener una chimenea en casa que funcione bien.
Una pregunta Katy, ¿Pusiste porcelánico al final o piedra? Como ves, la curiosidad me puede, incluso te invito a que si quieres me mandes una foto a mi correo con el resultado final m.carmen@grupoapacar.com.
Bueno cariño, espero que disfrutes de tu invicta por mucho tiempo, y que todo te vaya genial, porque realmente te lo mereces, por tu generosidad y cariño,
Besos y que pases un finde genial.
Mari Carmen, buenas noches. Como no! Ahora te mando el correo con fotos.Un fuerte abrazo
Katy Buenos Días, Estoy deseando de ver esas preciosas fotos, Muchas Gracias por compartirlas conmigo,
Besos y pasa una feliz y productiva semana
Mari Carmen, te envié mail con fotos al correo que indicas. Espero que te ha llegado, y dime si te gusta como ha quedado.
Besos, y feliz semana para ti también!
Que va Katy, no me ha llegado nada, te repito el correo, m.carmen@grupoapacar.com
y tranquila que te diré que me parece,
Besos
Muchísimas gracias, Mari Carmen, por toda la información que me has dado con respecto a la instalación de mi estufa de leña. Creo que la mía no tiene la entrada de aire que me comentas para que no se ensucie el cristal; tiene un simple tiro encima del cenicero. En cuanto a lo de limpiar el crital con la esponja impregnada de ceniza lo leí por internet, parece que funciona, pero es una solución muy sucia.
De nuevo, muchas gracias por todo y como dices, ya sea con crital limpio o sucio, a darle candela a la estufa.
Un abrazo.
Hola Alberto, veo que al final te has decidido a dejarme un comentario en el blog, te lo agradezco, tengo pendiente poner todos los correos tanto tuyos como de otros lectores, para que los casos vuestros puedan servir a otras personas.
Gracias a ti, por todo, y con respecto a lo que hablamos del cristal, prueba con el producto limglass, verás que gozada, tengo pensado un día grabar en vídeo como se limpia el cristal con este producto, es alucinante, es tan simple como pulverizar en la zona alta del cristal, esperar a que la espuma vaya bajando, cuando llegue a la parte baja del cristal, limpias el cristal con papel absorbente, y ya está listo.
Nos vemos por el blog,
Un abrazo.
encantado con esta sección y mi mas sincera enhorabuena. Hemos instalado una estufa de lecha “de las de toda la vida”. Hemos contemplado la posibilidad de aprovechar la chimenea de obra que hay en la vivienda y que correspondia a una antigua chimenea que los anteriores inquilinos anularon. En la actualidad está tapada con falso techo de escayola. Al no saber en las condiciones en las que se encuentra la chimenea hemos optado por sacar unos tubos al exterior por una pared lateral que da a un porche de 3 metros de ancho y que da al jardin trasero. La pregunta que nos hacemos es ¿cómo instalamos los tubos?. Detrás de la estufa hay una sección ascendente hasta el agujero de la zona alta de la pared que da al porche. De la estufa sale directamente un codo de 90º; un tubo ascendente recto y otro codo de 90º para enlazar con el tubo que atraviesa la pared; a continuación y recorriendo el ancho del porche otros tubos en horizontal hasta el exterior del porche. ¿hay que colocar aquí la terminación antirreflujo en horizontal o hay que volver a colocar otro codo de 90 º con tubo ascendente hasta superar el techo del porche de medio metro aproximadamente?. Un abrazo.
Buenas Tardes Sr./a.”X”, Gracias por su comentario, con respecto a su conulta, y después de leer detenidamente su explicación, me surge la siguiente duda, ¿La salida de la antigua chimenea es recta?, Porque si es así, creo que no le interesa para nada montar toda la infraestructura que me acaba de explicar, y que cuenta con bastante probabilidad de que le dé humo; y me explico, si la salida antigua es recta y le caben los tubos correspondientes a su estufa, lo tenemos todo resuelto, y nos da igual, con que material, y estado esté la campana, porque vamos con nuestros tubos.
Si hacemos la segunda opción, como mínimo ya he colocado 3 codos de 90º, y un tramo de más de 3 metros de tubo en horizontal, a mi desde luego esa perspectiva me parece muy compleja y creo que tiene muchas papeletas para que le de humo.
Espero haberle sido de ayuda, y quedo a espera de su respuesta,
Saludos!
hola buenas tardes soy adolfo ,queria comentarles mi caso, vivo en una casa adosada instale un insert respetando tiros de obra , los dias que no havia air todo bien en una ocasion que revoco por el aire se me lleno el salon y mi garaje de humo hasta pues se cominica con la salida de humos del garaje, como mi salida de humos y la del vecino salen en la misma campana a el le paso lo mismo, prolongue mi tiro de obra por fuera de la campana y coloque un sombrerete giratorio y el suyo lo deje comestaba, al principio todo bien , un dia que reboco un poco volvio a pasar lo mismo no se que puede estar pasando pues son tiros independientes y ahora no salen a la misma altura, ademas e de añadir que el ultimo dia solo paso al encender unos segundos y no salio por los garajes, no le encuentro esplicacion, un saludo
Buenas Tardes Adolfo, necesito que me dé más detalles, creo que el problema puede estar en la cercanía de las salidas, ¿Siempre revocan las dos chimeneas a la vez?¿Qué clase de sombrerete tiene su vecino?
Espero sus respuestas para poderle dar una opinión con más criterio,
Saludos
buenas lo primero muchas gracias por la pagina me parece de gran ayuda, los tiros estan hechos con rasillas forrados de forespan , discurren paralelos y salian los dos juntos dentro de una misma campana rectangular de obra que esta tapada por un sombrero de metal conjunto de lamas y tapa superior,viendo el problema de la primera vez yo prolongue mi tiro mas hacia arriba hice un orificio en la caperuza y lleve mi tiro por encima de esta y coloque un sombrero giratorio, el tiro de mi vecino esta dentro de la campana y tapado por la caperuza comun no tiene ningun tipo de sombrerete, cuando a mi me reboco la ultima vez el no veia humo en su salon pero dice que si notaba el olor y una sensacion de olor fuerte, lo que no me explico es como estando mi tiro por fuera de la caperuza y el suyo por dentro hay una diferencia de altura entre uno y otro de unos 70cmm ,ademas yo coleque un sombrero eolico que me dijeron que eliminaba el reboco pues hace de aspirador,se puedan comunicar, la he encendido varios dias sin problema pero cuando hace mucho aire y reboca es cuando tenemos el problema el tiene la chimenea de obra sin cassete y no la usa, me estaba planteando que en algun punto los tiros hechos con rasillas esten rotos y comuniquen, su casa esta en una altura superior a la mia es decir el tiene menos metros de tiro, no se cual puede ser el problema me tiene loco el tema, no se si se solucionaria poniendo el tambien un antirreboco o si estan rotos los tiros que habria que hacer pues el intubar todo es complicado pues el tiro tiene dos codos en el tercio ms cercano a la chimenea, de nuevo muchas gracias por la ayuda.(adolfo)
Adolfo Buenos Días, Gracias por su comentario, muy ampliada la información, y en función de ella, veo dos posibles causantes de que el revoque también afecte a su vecino, 1/(Me inclino por ésta)Las salidas están demasiado juntas, y en días ventosos el aire es más racheado, y hace que el humo ascendente en un momento dado, revoque, pero el aire que ya está en el exterior, afectado por la misma corriente racheada, encuentra en el tiro de su vecino, el efecto chupón, haciendo que el humo descienda por dicha salida, una confirmación de esto es que tras ampliar esa distancia entre salidas, el problema mejoro, aunque persiste todavía.
La solución que yo le propongo, es ampliar aún más la distancia, entre salidas, y colocar en su salida un sombrerete anti-revoco, y le explico por qué, el sombrerete que usted ha colocado, no es valido, para vientos muy racheados, que creo que es lo que hay en su zona, porque al ser giratorio, en teoría funciona como una veleta, pero con ciertas rachas de viento, en un momento dado se puede quedar parado, justamente de cara al viento, se que le parecerá contradictorio, pero es así; por eso creo que el sustituirlo por el anti-revoco puede ser la mejor opción.
2/ Que exista algún tramo de la campana conjunta, (entiendo que aunque sea conjunta, existen conductos diferentes para cada chimenea) que no esté completamente sellado, y por ahí salga el humo a su vecino.
En este caso la solución más fácil, sería colocar tubos durante todo el recorrido, aunque ya me ha dicho que sería complicado el hacerlo, pero sería la solución posible, de todos modos, sinceramente, no creo que sea su caso, porque su vecino tendría más problema de revoque, de los que tiene actualmente.
Espero que me tenga al día de su problema, quiero ver como va evolucionando.
Aprovecho para desearle, primero que se solucione, segundo unas felices fiestas en compañía de su familia, y tercero un año 2013, repleto de trabajo y salud,
Saludos
hola buenas noches . mi pregunta seria con que puedo tapar la separacion que me queda , mas o menos 8 mm entre el insert que he colocado y la obra, por la dilatacion del hierro del insert , que son ladrillos refrectarios . podria tapar esa junta con masilla refrectaria o con que otro material podria hacerlo? . y la union de los tubos de salida de humo , que van por dentro de una chimenea que habia , he de poner entre la union de los tubos y los codos masilla refrectaria ?, me han dicho que acaba cayendo toda cuando se calienta mucho . o que material podria poner entre las juntas para asegurarme que no pierde humo por ellas? en cuanto a la campana es necesario forrarla por dentro con fibra o lana de roca teniendo en cuenta que es una doble campana de obra, es decir una campana y luego otra campana dejando una separacion entre una y otra de unos 5 cmts? muchas gracias por su ayuda
Buenos Días, Andres, Gracias por tus comentarios, voy a intentar resolver tus dudas, una por una:
1/Lo suyo es rellenar la junta con silicona refractaria, la marca Ceys, la tiene.
2/Para la unión de codos y tubos, utiliza masilla refractaria, con respecto a lo que te han comentado, puede ser porque no se haya aplicado correctamente, o porque no sea de una calidad adecuada, tienes que utilizar las que pueden soportar hasta 1500º.
3/En cuanto a la campana, es conveniente que la forre de lana de roca, para evitar que pueda tener problemas con la obra.
Sigo respondíendole en el resto de sus comentarios.
por cierto perdon por lo de anonimus , mi nombre es andres y soy el del comentario anterior a esta . por cierto muy buenos consejos de verdad .espero que pueda ayudarme . gracias
Andrés, esta usted perdonado, y Mil Gracias por su comentario
por favor , mire a ver si puede ayudarme , pues el sabado 22 vamos a proceder a instalarla y quisiera que me aconsejara. por cierto y aprovecho tengo un tubo de acero inox dos codos de 45 grados y luego otro tubo y a continuacion aprovecho el tiro de la chimenea de obra forrada en piedra , tambien seria necesario la lana de roca en el tiro y como tengo un tubo y los codos de una casa y otro tubo de otra casa diferente no me entra apenas el codo dentro del tubo es muy justo ,, cual es el minimo que bastaria que entrara el codo dentro del tubo ? valdria 1 centimetro . por favor , puede aconsejarme . muchas gracias
Andrés, vamos con el último, y aprovecho para pedirle perdón, por no haberle contestado antes, pero tenía varias cuestiones pendientes desde hacía días, y requerían de mi atención, con mayor urgencia.
La lana de roca es necesaria en el tiro, siempre y cuando, usted considere que la temperatura exterior sea muy baja, en la mayoría de días de invierno; si esto ocurre es muy recomendable, para que el tiro trabaje bien, y también para evitar problemas con la condensación.
Con respecto a su consulta del tubo/codo, no valdría con un centímetro, sería necesario que entrara completamente, pues nos arriesgamos a que se salga el humo, debido a los movimientos que soportarán, (tubo/codo) cuando usted encienda la chimenea.
Andrés amigo, Gracias por su paciencia, espero que sus dudas queden resueltas, y pronto pueda disfrutar de su chimenea a pleno rendimiento,
Saludos y Félices Fiestas.
Gracias por sus consejos Mari Carmen , de verdad , fantastico blog,. por lo que respecta al empalme del codo con el tubo ,a base de algun que otro golpe ,he conseguido meter 1`5 cmts solamente pero lo he rejuntado todo con masilla refrectaria , que por cierto ,creia que seria negra y es de color beig,(no es ceys pero espero que funcione bien) y le voy a poner cinta de aluminio alrederor de toda la junta a ver si hay suerte y no se sale el humo , ya que ya tenia los tubos comprados en un sitio que no habia codos y tube que comprar los codos en otro sitio y no puedo esperar a que los pidan , me urge colocarla ya . Es extraño que siendo todos de 20 , por ser de una marca diferente no encajen bien , un marca y otra , pero es que son muy caros y quiero aprovecharlo.
por cierto ,es verdad, como dicen mas arriba que de una tienda a otra los tubos simples de acero inx. pueda haber una diferencia de 25 euros .Es mucho.
En cuanto al tiro que queda a continuacion del tubo +2codos+ tubo sera aprovechando el que hay de obra, que de ladrillo y luego unos 15 cmts de piedra y como vivo en alicante una zona no exageradamente fria , crees que podra haber condensacion ?
muchas gracias y felices fiestas
Andrés Buenos Días de nuevo, y Gracias a ti por tu comentario, bueno entiendo que quiera aprovechar lo que ya tiene, porque realmente si son caros, pero me sorprende enormemente, esas diferencias en precio tan exageradas, me parece que hay algo muy muy raro.
Con respecto a su duda, es lo que le comenté en el anterior comentario, si su zona no bajan mucho las temperaturas, puede ser que no se produzca ese fenómeno, y no sea necesario colocar la lana de roca,
Saludos, y a disfrutar de su chimenea prontito.
Hola Mari Carmen! Soy Salva
Te escribí hace un par de semanas para comentarte mi problema. Me salía humo no sé por donde y hacia un olor extraño.
Seguí tus consejos paso a paso y ahora que han pasado los días te vuelvo a escribir para decirte que los problemas están completamente solucionados.
Así que muchísimas gracias por tu trabajo, y como ya te dije, me guardo tu blog en mis favoritos
Un gran placer conocerte
FELICES FIESTAS!!!
Gracias Salva, por compartirlo con nosotros, me alegro muchísimo que todo este solucionado, Gracias a ti por tu comentario, y por guardar mi blog en un lugar privilegiado, es también para mi un placer contar con lectores tan cariñosos,
Felices Fiestas también para ti, y que el año 2013 venga cargado de Felicidad,
Estamos en contacto,
Un abrazo.
Hola Mari Carmen , perdona por volver a preguntarte pero te aseguro que tus consejos resultan mas creibles y profesionales que en las mismas tiendas , que simplemente venden por inercia y con poca profesionalidad . Podrias decirme cual es la distancia maxima a la que puedo poner la salida de aire que viene de las turbinas?es decir, cuantos metros de maxima de tubo para salida de aire turbina es lo ideal pues imagino que habra un maximo?
Y una vez que he puesto el cassette en el sitio , he puesto el primer tubo y me quedan 5 centimetros del tubo a la pared interior de la campana y si pongo lana de roca estara en contacto con ese tubo . he leido por aqui que si esta en contacto acaba oliendo mal , es cierto esto? si es asi , que podria hacer , dejarlo como esta sin la lana de roca? no se que podria hacer para no deshacer la campana. Muchas gracias anticipadas . Feliz navidad y feliz 2013.
Hola Andrés, no tienes porque pedirme perdón por preguntar, faltaba más, para eso estamos, puedes preguntar todo lo que quieras, y yo te responderé todo lo que sepa; vamos a ver, con respecto a tus consultas, voy a empezar por la última, si sólo te queda 5 cm. es demasiado poco para meter dentro la lana de roca, y si la colocas, lo normal es que toque en algún momento con el insert, y sí dará un olor pestilente, y además incluso podrás ver una especie de humillo, pero el no colocarla, al estar tan cerca la obra del inserts, puedes tener problemas con la obra, si no has utilizado los materiales adecuados, es por lo que te recomiendo si aún no lo has hecho, que coloques algunas entradas de aire en la parte inferior, (en la zona dónde hay una distancia de 5 cm), y luego alguna rejilla, en una zona más arriba de dónde termina el insert, con idea de que entre aire frío, y suba el aire caliente hacia arriba, y luego salga inmediatamente, para que no se te acumule en la zona demasiado calor.
Con respecto a la distancia máxima para las salidas de aire, de una chimenea con turbinas, no existe un número estándar, aunque se que todo el mundo quiere ese dato, pero esa distancia va a depender de muchos factores, como por ejemplo, el tipo de insert, la temperatura de la zona por dónde discurre la tubería, como es el recorrido de la tubería, etc…; Mi recomendación, intenta que ese recorrido sea el mínimo posible, a ser posible lo más vertical posible, o en línea ascendente, y si puedes aisla el conducto por dónde va a discurrir esa tubería, de esa manera estamos optimizando los posibles resultados,
Nos vemos por aquí, e igualmente te deseo unas muy felices fiestas y un año 2013 lleno de salud y felicidad, para ti y toda tu familia.
Buenos días tengo que instalar una estufa de acero con interior reflectaria de tamaño pequeño en casa. El tubo de salida es de 150 y como me da para sacarlo por el agujero lo haré de todo la tirada. El problema que tengo es que a 3 metros de altura se junta con el de la salida de humos de la cocina que tienen que salir por el mismo conducto de obra que tengo que hacer. Los dos tubos seran independientes pero el tubo de la cocina sale de la pared con tubo de PVC al que tengo que poner un adaptador de PVC para ponerle el tubo de acero inoxidable. Los dos tubos no se tocan y debe haber una diferencia de 5cm de distancia entre uno y otro. Quería pedir alguna recomendación sobre el tipo de aislante que pueda poner entre los tubos en esta parte inicial para que no se funda el trozo de tubo de PVC. Eso, si veis viable que el aislante sea suficiente, porque sino no sé cómo tengo que hacerlo porque el tubo viene de dentro de la pared y me supondría tener que picar para canviar el tubo. Muchas gracias por el consejo.
He visto que recomendais poner dentro del conducto de obra también tubo inox y el del inicio también. El vitrificado negro también lo descartais y por lo tanto que hay que comprar inoxidable y después pintarlo de negro con pintura de estufa?
Buenos Días Daniel, con respecto a sus dudas, vamos por partes, teniendo en cuenta que el tubo de la chimenea cuando va a coincidir con el de la cocina, es a una altura de 3 metros, esa temperatura aunque alta, ya ha bajado con respecto a los dos primeros tubos, por lo que en principio no debería tener problema con el pvc, si lo reviste muy bien, con lana de roca (aislante).
Con respecto a su segunda duda, no es que no lo recomendemos, es que el de acero inoxidable, es más idóneo para salidas de chimeneas, pero el lacado negro, se puede poner, lo único que requiere de mayor cuidado, simplemente; me imagino que el lacado negro será para ponerlo visto desde la salida de la estufa; puede ponerlo sin problema, pero lo dicho, tendrá que tener más cuidado en su mantenimiento; espero haberle resuelto sus dudas, Gracias por su comentario, y Féliz año 2013.
Buenas tardes, tengo un problema con la chimenea y queria preguntaros. Es una estufa de leña puesta en la chimenea. El humo no sube y por lo tanto sale humo. Hemos probado la estufa en otra chimenea y funciona bien, por lo tanto es la chimenea. La casa es de tres plantas, no subo recto la chimenea porque hay una escalera en la primera planta, entonces tiene q hacer curva para sortear la escalera. Antes de hacer reforma en la casa la chimenea era toda de obra, luego pusimos tubo de de 40 cm de diametro mas o menos desde la primera planta hasta el final, en la planta baja de obra, forma piramidal, pero salia humo. Luego decidimos hacerlo otra vez de obra, y la capucha no se si sera la correcta porque es de estas de que se pone para ventilacion. Ahora estamos x poner tubo desde la estufa hasta la terraza, hasta el final pero tendremos q poner uno o dos codos seguro. Poniedo tubo hasta el final tendra tirada? puede ser por la capucha. La estufa no es de estas q va empotrada, es una una estufa de exterior q hemos puesto dentro de la chimenea, convendria taparla la chimenea x bajo o dejarla abierta? ahora teniamos la estufa denro de la chimenea con un tubo de 1 metro de altura
La respuesta a éste comentario está en el siguiente que es exactamente igual.
Buenas tardes, tengo un problema con la chimenea y queria preguntaros. Es una estufa de leña puesta en la chimenea. El humo no sube y por lo tanto sale humo. Hemos probado la estufa en otra chimenea y funciona bien, por lo tanto es la chimenea. La casa es de tres plantas, no subo recto la chimenea porque hay una escalera en la primera planta, entonces tiene q hacer curva para sortear la escalera. Antes de hacer reforma en la casa la chimenea era toda de obra, luego pusimos tubo de de 40 cm de diametro mas o menos desde la primera planta hasta el final, la planta baja de obra en forma piramidal pero salia humo. Luego decidimos hacerlo otra vez de obra, y la capucha no se si sera la correcta porque es de estas de que se pone para ventilacion. Ahora estamos x poner tubo desde la estufa hasta la terraza, hasta el final pero tendremos q poner uno o dos codos seguro. Poniendo tubo hasta el final tendra tirada? puede ser por la capucha. La estufa no es de estas q va empotrada, es una una estufa de exterior q hemos puesto dentro de la chimenea, convendria taparla la chimenea x bajo o dejarla abierta? es correcto poner una estufa dentro de la chimenea con un tubo de 1 metro y tapada? gracias
Paco Buenos Días, como usted dice, el problema es el tiraje o lo que usted llama chimenea, para que funcione bien, debe ser lo más recta posible, también ayuda que durante todo el recorrido, tenga la misma sección (el mismo diámetro de tubo), pero por lo que me cuenta nada de eso cumple su actual chimenea.
Creo sinceramente, que para que pueda solucionar su problema de una manera más fácil, debería de crear un tiraje nuevo, con tubería del mismo diámetro que tiene su estufa, si necesita colocar como me dice dos codos, tenga en cuenta que sean de 45º y procure que entre ellos no sobrepase los 50 cm., y con respecto a la capucha (sombrerete), el que da el mejor resultado es anti-revoco, el que usted tiene colocado, está continuamente tirando (es decir, aumentamos el consumo), entre otras cuestiones, se atora, requiere mantenimiento, etc…,
Espero que le sirva mi respuesta,
Saludos.
Hola Mari Carmen.
Mi nombre es Ramón
Estoy enganchado a tu blog.
Te comento: hemos instalado un hogar de 80 de ancho de la marca tnc y tenía serias dudas:
Cuando terminaron la instalacion vi que en un codo solosólo entraba el macho 2 cms dentro de la hembra. Está sellado con masilla refractaria krafft. No le veo movilidad pero me preocupaba un poco por si no fuese seguro. Está a dos metros del collarín de salida.
Por otro lado el último tramo, que va de los 5,5 a los 7 metros hubo que hacerlo con acero flexible por las dificultades para sacar el tubo por el tejado. No lo han aislado y atraviesa las cámara de aire del tejado. Crees que está seguro así? No parece que toque nada ese tubo a lo largo de todo el recorrido.
Gracias por tu respuesta.
Saludos. ramon
Hola Ramón, ¡Muchas Gracias por su comentario!, Voy a intentar darle mi opinión sobre su instalación; No quiero preocuparle ni mucho menos, pero me parece poco 2 cm; aunque si usted comenta que le parece que esta bien sellado y que esta a unos 2 metros desde la salida, puede ser que no tenga problemas con él, pero mi consejo, es que si puede, que intente colocarlo de forma que esa distancia (2cm.) aumente más.
Con respecto al tubo flexible, no entiendo bien, cual es su duda, si se refiere al tubo flexible en sí, a que no esté aislado, a que se deforme, si me la pudiera concretar, le intentaría dar una respuesta más concreta al respecto,
Espero su contestación, para poder continuar con su comentario,
Saludos y Gracias por su comentario.
disculpe que no le haya contestado antes.
Respecto al tubo flexible era únicamente temor a que se pueda corroer )aunque sea de acero), que se caliente demasiado y que se deforme con el calor (aunque esté a casi seis metros) a pesar de que he visto que resulta bastante complicado manejarlo por su “flexibilidad”, que es bastante rígido a pesar de todo.
Por otro lado, lo que sí he visto es que pese a haber sellado con la masilla que le mencioné anteriormente todos los tubos… cuando el codo que le mencioné se enfría se raja esa masilla, y eso que tengo apretado el codo con abrazaderas (apretados fuerte, para siempre como suelo decir yo) Nos han dicho que ya es muy difícil desmontarlo todo que está todo con escayola y esparto y mortero refractario y que eso está durísimo (la verdad es que sí). También le digo que no sale absolutamente nada de humo por esa raja que se ha hecho en la masilla. Ésta esaparece cuando el tubo está caliente y aparece cuando enfría.¿tanto contraen y dilatan los tubos con el calor???? ¿me aconsejaría fijar ese codo con mortero refractario para evitar movilidad? está 20 centímetro de una base de obra del muro con lo cual quedaría agarrado (en fin qué más le puedo hacer.,…..) sellaría la unión con cinta de aluminio.
Por otro lado. la unión entre el collarín y el tubo de salida la masilla que sobresalía la subí como 1 cm sobre el tubo pero se rajó y en principìo el macho del tubo está completamente metido en el hogar, pero me da no sé qué… tampoco sale nada de humo. lo que me preocupa son esas contracciones y dilataciones a las que queda sometido el tubo y que en un futuro pueda tener problemas en esa conexión.
gracias por su ayuda
Ramón Buenas Tardes, Gracias por concretar la pregunta, voy a intentar responder a sus dudas, el tubo flexible de acero, no debe corroerse, ni debe deformarse; con respecto a la masilla es posible que esa raja, que usted menciona se deba a que tiene que ejercer más fuerza al no entrar completamente el tubo, pero me da tranquilidad, el hecho de que cuando se enfría desaparece, sería preocupante, si eso no ocurriera; a su pregunta sí, los tubos contraen y dilatan muchísimo porque están sometidos a muchísima temperatura, tenga en cuenta que normalmente las masillas refractarias suelen estar preparadas para soportar hasta 1500º, así, que imagínese las temperaturas que se alcanzan.
Más que fijar con mortero refractario, yo lo sellaría como dice usted, con cinta de aluminio, creo que en su caso en concreto, nos asegura, que atajemos un posible escape, que en principio por lo que me comenta de como esta funcionando la masilla, parece que puede no llegar a ocurrir.
Con respecto a la unión de salida del hogar, que además, es la que alcanza las mayores temperaturas, lo ideal sería que quedara bien sellada, lo que no me queda claro con su explicación, es si a pesar de rajarse la masilla, existe alguna masilla entre el tubo y el collarín; si es así, normalmente la masilla es resistente y flexible, pudiéndonos hacer el efecto que necesitamos para evitar algún posible escape, si no ha quedado ninguna masilla, entre tubo y collarín, puede que no quede totalmente estanco. Dicho esto y para su tranquilidad, normalmente no son los primeros tubos los que suelen dar ésta problemática, (aún a pesar de ser los que soportan mayores temperaturas), la explicación es muy fácil, cuanto más caliente esté la salida, mayor rapidez de ascensión del humo; además, de momento usted ya lo ha probado y no le da humo, por lo que creo que de momento, no debe preocuparse más.
Espero haber contestado todas sus cuestiones, y que pronto pueda disfrutar de la calidez, y confort de su chimenea.
Saludos.
Gracias por su respuesta.
Efectivamente hay masilla en el interior del collarin. (tengo teclado ingles, no hay acentos). ayer selle todo de nuevo y solo falta cerrar el agujero de la pared por donde salen los dos primeros metros de tubo con escayola (o me recomienda mortero refractario. eso imagino que le terminara de dar la fuerza que necesita.
muchas gracias por sus aclaraciones.#
buenos dias y enhorabuena por este pedazo de BLOG
Buenos Días, Ramón, OK, si hay masilla, no creo que tenga problema, porque la masilla hará como le comenté ayer, su trabajo, evitando fugas, y con respecto al cerramiento de la campana, mejor con mortero refractario, que es más indicado para altas temperaturas,
Gracias a usted por su comentario, espero, que nos veamos por aquí,
Saludos.
hola, gracias x la respuesta aunque queria preguntar otra cosa, la chimenea acutalmente es toda de obra hasta el tejado, en la planta baja en forma piramidal y en la planta primera con una curva pasa sortear la escalera como comente en el comentario anterior. La cimenea no traga, no tiene tiro. El sombrero q hay puesto es uno de estos de obra fijo, estos blancos q hay puestos en los condutos de ventilacion de las casas o fincas, con una especie de aberturas laterales de unos 3 dedos de espacio entre ellas. Esta claro q no vamos a tirar la chimenea, mi pregunta es q si el problema puede ser del sombrero y la solucion seria poner otro sombrero o piensa q la solucion seria poner tubo desde la estufa q esta metida dentro de la chimenea hasta el tejado, yendo el tubo x dentro de la chimenea quedando de estetica la chimenea de obra. otra pregunta seria si metiendo la estuda dentro de la chimenea habria q tapar el hueco para q quede totalmente aislada o no hace falta y cuantos metros de tubo habia q poner.
MUXAS gracias y un saludo.
OK Paco, Gracias por la aclaración, a ver, vamos a empezar por el sombrerete, lógicamente ése hay que cambiarlo, porque no está pensado para sombrerete de chimenea, pero realmente lo que me preocupa de su instalación, es cuando dice “en la planta primera con una curva pasa sortear la escalera”; ¿Cómo es la curva? ¿ángulo? ¿Cuanto mide el tramo?…
Como está descartado de momento el cambiar el tiro, lo que yo haría, sería, cambiar el sombrerete por un anti-revoco, colocar tubos en todo el recorrido a ser posible, si no fuera posible, sellar a todo alrededor, de el último tubo que coloque, para evitar que el humo descienda en caso de revoque, por fuera de la estufa, no es necesario sellar todo el frontal de la estufa, pero sí, a todo alrededor del último tubo que coloque; pero sinceramente, me preocupa, el tema de la curva que hay en el tiraje, si es muy angulosa, puede ser la causante del revoque-junto con el sombrerete.
Espero haber contestado a sus dudas, pero si no fuera así, no dude en volver a preguntar,
¡Saludos y Suerte!
Hola Mari Carmen, soy Alberto de Burgos.
Sigo con atención tu blog y no veas lo que aprendo. Gracias por lo del limpia cristales. Ya casi no se nos ensucia el cristal y vemos el fuego con nitidez. Solemos poner la carga más hacia el fondo.
Hoy he rematado con lana de roca, nada de porexpan, el hueco que te comenté entre mi conducto de 20x20cm y mi tubo de 120 mm en el sombrerete. Esta noche he revisado en numerosas ocasiones con la chimenea a máximo rendimiento y no parece que arda, acuérdate que eran 10m de tubo. Aún así, ayer lo toqué lo que sobresale en sombrerete y …coñóóóó. No he notado tampoco olor desagradable y sí un arranque más rápido, pues mi tubería se calienta antes. Andamos con un consumo de 10-15 kg diarios de roble y tenemos un confort extraordinario.
Sí he notado que la parrilla de fundición ha reducido algo sus dimensiones, no sé si será normal. Llevamos mes y medio encendiéndola casi diariamente. Estamos muy contentos y me voy a animar a realizar un intercambiador dentro de la mocheta que te comenté para aporvechar el calor de los dos primeros metros de tubería, antes de perderse por el forjado de planta primera, con una rejilla inferior de toma de aire con ventilador y otra superior de salida de aire caliente. Quiero maximizar a tope el rendimiento de la leña que quemamos.
Pues nada más, que seguro tienes mucha gente. Espero que hayas pasado unas buenas fiestas y recibe un abrazo fuerte desde Burgos.
Ya te contaré más cositas. Hasta otra.
Muchísimas Gracias Alberto, por tu comentario siempre cariñoso, y también por mantenerme al día, sobre tu chimenea, no sabes como me alegro, que todo te vaya tan bien; creo que lo estas haciendo genial, y me parece estupendo, que decidas maximizar el rendimiento de tu chimenea, de eso se trata, de conseguir más confort por menos.
Por cierto, lo de la parrilla de fundición, que me comentas, puede ser normal, siempre y cuando no varie en tamaño de forma excesiva.
Pues si, Gracias he pasado unas fiestas muy tranquilas, en familia, espero que las tuyas hayan sido al menos como las mías, recibe un abrazo también desde el sur.
Por cierto, Me encantó Burgos. Es una ciudad preciosa, pero además, Castilla León, me ha enamorado, siempre que podemos, subimos a recorrer, sus provincias y pueblos, una pena no poder visitar tu tierra más.
Espero que tu promesa sea cierta, y comentes siempre que quieras en éste blog, tanto de tu chimenea, como de otra cosa,
Nos vemos, Besos.
Hola Mª Carmen , soy Andrés de Alicante ya he hablado contigo alguna vez y tengo otra duda . despues de empotrar un insert en el hueco de la chimenea anterior , quiero tapar lo que queda con ladrillos refrectarios , cuanta distancia he de dejar entra los ladrillos refrectarios y el insert , por los lados y por arriba ?, por el tema de la dilatacion del hierro caliente . Y despues , esa junta que queda , la puedo tapar con masilla refrectaria o no conviene poner nada por la dilatacion del hierro caliente ? lo digo porque no se si al dilatarse el hierro hara reventar esa masilla o si esta es flexible. Muchas gracias de nuevo .Muy buen trabajo el tuyo el que haces por aqui , de verdad.
Hola Andrés, Buenos Días, si recuerdo que en alguna ocasión hemos hablado; antes de responder a tu consulta me gustaría agradecerte primero tus comentario tan amable, y por otro lado, que nos sigamos viendo por aquí, se agradece retomar el contacto nuevamente, y espero que te animes y comentes también en otros temas, pero vamos ya con tu consulta, que me enrollo, lo ideal, es dejar un centímetro tanto en la parte superior, como a cada lateral, para como bien dices, para evitar que con las dilataciones se pueda romper la obra o dañar el insert. Y con respecto a rellenar esa junta, puedes o bien dejarla libre, o bien rellenarla pero mejor con Silicona Refractaria, que es más adecuada que la masilla refractaria, para ese uso.
Bueno amigo, lo dicho, espero que tus dudas estén resueltas, y que nos sigamos viendo por aquí,
Saludos.
Buenas tardes, lo primero darte las gracias por este estupendo blog, del que tanto he aprendido.
Lo segundo mi consulta: tenemos instalado en el salón un insertable de marca edilkamin, modelo ecostar plana de 10.5 kw con dos ventiladores, aunque no están conectados a ningún conducto. Queremos aprovechar el calor que desprenden el hogar y el conducto para “caldear” dos habitaciones en la planta de arriba.
Normalmente, dónde estamos es en el salón, y lo que queremos es aprovechar el calor que ahora “tiramos”, para que cuando subamos arriba a dormir, no estén las habitaciones heladas…pero sin perder demasiado en el salón.
Por lo que he leído, si entubamos los ventiladores hasta las habitaciones, perderemos calor en el salón, así que lo que hemos pensado hacer (y no sabemos si funcionará), es lo siguiente:
Hacer continua en planta baja (4.00 m de altura) y primera (3.00 m) la cámara de ladrillo dónde está el insertable y el tubo de salida de humos (ahora está interrumpida en los pasos de forjado) y a la altura del forjado de techo de planta primera, embocar esta cámara con un espiroflex y conducirla a las habitaciones (1.20 m en horizontal) rematado con unas rejillas.
No sé, si así el aire saldrá sólo por las rejillas sin necesidad de ventiladores (¿convección?) o si saldrá algo de calor (¿es mucha distancia?).
Ah, y otra duda! Normalmente limpio el cristal después de cada fuego con Agerul… ¿existe algún producto o tratamiento para que no se ponga negro (o no tanto como ahora)?
Gracias de antemano. Un saludo.
Beatriz, Buenos Días, Gracias por su comentario y sus amables palabras, me alegra saber que la información que compartimos aqui, sirve de ayuda; pues ese era el objetivo, que trato de conseguir con éste blog.
Vamos ya con su consulta, a ver yo en su caso haría lo siguiente, como su insert, dispone de dos salidas, yo habilitaría una de ellas, para llevar a una de las habitaciones, pero intentaría colocarla en la parte suelo de la planta primera, y lo que usted me ha explicado, intentar reconducirlo a la otra habitación, pero también colocar la rejilla en la parte inferior, de la planta primera, y para esta segunda fórmula, debe de colocar rejillas, de entrada de aire, en la parte inferior (lateral) del revestimiento, para que el aire frío que entraría en la cámara de aire, que se queda entre revestimiento e insert, ascienda un poco más rápido, y pueda llegar a la habitación.
Ahora voy a darle las razones, por las cuales yo lo haría así, 1ª Como vive en Sevilla, a no ser que resida en algún municipio más frío, normalmente nuestro clima es más templado, con lo que posiblemente, pueda llegarle aire caliente, a sus habitaciones.
2º Si quiere conseguir unas habitaciones más cálidas, sin renunciar a un buen confort en el salón, es la manera de poderlo conseguir, porque si sólo utilizamos el calor de la cámara de aire, no creo que sea suficiente, pero si a cada habitación le asignamos una entrada de aire caliente diferente, tenemos más posibilidad de conseguirlo.
3º Las situación de las rejillas de salida, deben colocarse en la parte baja de la planta primera por dos razones, a) Porque el trayecto que tendría que recorrer el aire caliente sería menor y b) Porque el aire caliente tiene menor densidad tendiendo a ascender, si lo colocamos en la zona alta de la habitación, no estaremos aprovechando el calor disponible al máximo.
Con respecto a la limpieza del cristal, se recomienda su limpieza con productos específicos para este tipo de cristal, porque no lo estropean, se limpia más fácil, y además tiende a ensuciarse menos; concretamente en el punto 16 del post, incluyo el modelo de limpia cristales que yo uso; la aplicación es muy sencilla, es un spray, aplico en la zona alta del cristal, y dejo, que la espuma vaya bajando por el cristal, cuando llega abajo del todo, con papel de cocina, procedo a su limpieza, y ya está, queda perfecto, y sin tener que hacer ningún esfuerzo.
Espero haber resuelto sus dudas, ya nos cuenta que tal le ha ido,
Saludos y Feliz lunes.
Hola tengo un problema con mi estufa de leña la usamos un mes y no nos dio humos, pero tras dejar de usarla unos dias no podemos ensenderla epor que no para de echar umos. podrian ayudarme.
la estufa tiene como ocho metros de tubos y un sombrerete girantorio los tubos salen por el exterior de la casa.
gracias, un saludo.
Hanibal, Buenos Días, entiendo su preocupación, pero para que le pueda ayudar, tendrá que dar alguna información más, si antes funcionaba y ahora no, tiene que haber algo que haya cambiado con respecto a la última vez, que la utilizó, por eso necesito, que intente explicarme algo más, porque con tan poca información no puedo concretarle más,
Gracias por su comentario, y quedo a la espera de su contestación para poder ayudarle,
Saludos y Feliz lunes
Hola Mari Carmen. Gracias por contestar tan rápido, pero tengo un problemilla….
la salida de humos en planta primera va por un baño. Yo había pensado conducir el aire caliente en tubos por el falso techo del baño…para llevarlos por el techo del salón, no quedaría bien (por estética), y por el suelo del baño no veo cómo.
Si lo hiciese así (por el techo del baño), ¿merecería la pena?.
Gracias de nuevo. Un saludo.
Hola Beatriz, encantada de hablar con usted de nuevo, entiendo, su situación, pero a su pregunta no puedo contestarle de una manera rotunda, tanto para un si, como para un no, estamos hablando de 10,20m; 1,20 en posición horizontal, pero además, tendríamos que tener en cuenta temperatura media de las estancias por las que tendrá que pasar el conducto; si ese conducto se va recubrir de aislante o no, etc…
Mi consejo, es que la ejecute, siempre y cuando, el beneficio que le supondría en caso de ejecutarla y que funcionara, fuera superior, al coste que tendría el llevarla a cabo; quiero decir con esto, que si el importe que le supondría el hacer la obra, no es demasiado importante, con respecto al confort y economía que tendría en caso que funcionara, para mi, merecería la pena arriesgarme, por ende, no me merecería la pena, si el coste fuera alto, pues a pesar de tener éxito, y que funcionara, tampoco conseguiría tanto, a costa de tener que hacer un gasto que tardaré bastante en poderlo amortizar.
Espero que mi respuesta le sirva de ayuda, y nos cuente que ha decidido,
Besos.
Hola Mari Carmen, pues tengo pensado meter albañiles para hacer un par de cosillas en casa. Voy a ver cuánto me piden, pero creo que ya que estamos en faena y con la casa llena de polvo, lo podemos hacer… Ya te contaré.
Muchísimas gracias por todo.
Besos. Beatriz
Hola, soy yo de nuevo.
¿Me puedes decir las características que tienen que tener el tubo (¿flexible?) y las rejillas y dónde puedo encontrarlos?
Gracias. Un saludo.
Beatriz
Hola, Beatriz, encantada de hablar contigo de nuevo, pues no es necesario, nada especial, teniendo en cuenta que circulará por ellos aire caliente, yo pondría acero inoxidable flexible, pero no hay problema si no los pones así.
Las rejillas, son mejor, las que tienen para poderlas cerrar/abrir; el material, forma y color, es indiferente, las que quieras, pero el mecanismo de abrir/cerrar, es muy recomendable.
Para poderlas comprar, nosotros te lo podríamos suministrar si quieres, ya tienes mi correo, si quieres más información mándame un correo con medidas, etc… y te paso precios; pero me imagino, que en Sevilla, en cualquier tienda dónde vendan chimeneas.
Un abrazo.
hola soy Jose
Hola Mari Carmen, estamos restaurando una casa de piedra del año 1900 en Pontevedra.
La casa tiene planta baja, ahora cocina, primera, ahora salon, y buardilla ahora habitacion.
En la cocina queremos instalar una cocina de hierro y la duda que tenemos es por donde sacar los humos.
Justo encima de donde instaremos la cocina, esta una lareira de 2*2 metros. Si quitamos los humos por dentro, tendriamos que comprar una cocina con salida superior de humos y atravesar el suelo de la lareira, el problema es que el grosor de la pared en la cocina es de 70 cm. y en el salon y hacia chimenea es de 25 cm. por lo que tendriamos que poner un codo para aproximar el tubo a la pared del salon y no estamos muy convencidos de como quedaria ese tubo a la vista en el salon dentro de la lareira para quitarlo por la chimenea.
Otra opcion, es atravesar la pared de 70 cm. y quitar humos con tuberia doble pared por el exterior de la casa. Esto evita codos, pues solo se pondría en de union del tubo que sale de la cocina hacia el exterior (simple capa) uniendolo con la T mediante un adaptador de simple a doble.
¿que seria mas eficiente energeticamente?
¿tu que harias?
No sabemos que hacer, pues aunque la estetica del exterior de la casa, por donde subiria el tubo es la parte de atras, no es muy importante y el tubo quedaria casi totalmente oculto detras de la chimenea, quizas sea mas eficiente y tiene mas sentido el subir el tubo por dentro de la lareira y la chimenea.
Un saludo.
Jose COollazo.
José, Buenas Tardes, he leído detenidamente su consulta, y desde luego, me parece mucho más sencilla la opción 2ª) Atravesar la pared de 70, y subir por el exterior de la casa; y más estético también (ésta sería mi elección).
A la pregunta, de más eficiente, sería más eficiente la primera, siempre y cuando, aprovechemos la calor que se generará en la cámara de aire, que queda entre el tubo y la chimenea de obra, si no decide aprovecharlo, tampoco tendría esa eficiencia,
Espero haberle sido de ayuda,
Espero que nos comente, que ha decidido,
Saludos.
Hola Mari Carmen, gracias por tu respuesta.
Pues sin duda, lo que haremos y que a mi tambien me parece mas sencillo, es dejarnos guiar por tu consejo de experta.
El tubo lo pondremos de inox doble capa en el exterior, sobre 8 tramos de 1m. cada uno, y el que une la cocina con el exterior atravesando la pared de 70 cm. de piedra, para no hacer el agujero tan grande lo pondremos simple de 150 mm. diametro que es lo que recomienda el fabricante.
Para unir este tramo simple con el de doble capa, usaremos un adaptador y a continuacion la T tambien en doble capa.
Espero que esto sea lo correcto y el tiro de 8m. suficiente para tener una buena salida de humos.
Sobre lo que comentas de la cámara entre el tubo y la chimenea de obra, lo descarto como opcion, pues queremos dejar la lareira de piedra como punto de foco de todo el salon, por su belleza (de ahi venia la duda de meter tubos atravesandola)
El siguiente paso será meter una caldera de leña. Esta la instalaremos en una casa anexa pegada a la principal y que se comunica por una puerta que abrimos en ésta restauracion. Esta caldera es la que dará calor a las 2 casas.
Ya te comentaré como tenemos pensada la instalacion, pues aquí si tiene sentido y es mejor montar el tubo por dentro y aprovechar el calor de la camara que se hará.
Un saludo cordial desde Galicia y muchas gracias por tu blog, que es de gran ayuda.
Jose Collazo
Gracias José, por tenerme informada, y si lo que comentas, esta muy correcto, para que todo pueda funcionar perfectamente. Por lo que has escrito, tiene que ser una casa preciosa, si quieres y tienes tiempo me gustaría ver algunas fotos, (m.carmen@grupoapacar.com), cuando este terminada la restauración, y claro cuenta conmigo para que lo que te surja, en la nueva instalación.
Muchísimas Gracias por tus amables palabras, y espero, saber de ti en breve,
Un abrazo (desde el Sur)
Hola Mari Carmen:
Ante todo felicidades por tu magnífico blog que tanta ayuda nos proporciona. Me llamo Marcos y soy de Cantabria.
Voy a instalar en un chalet, un insert en el salón de la planta baja, semiempotrado en la pared de la fachada, de tal manera que mi idea inicial era atravesar antes de chocar con el techo mediante codo de 45º la pared, para sacar el tiro por la calle 1,5 ml diagonal y otros 45º para librar el alero y luego 2 metros rectos por encima del tejado.
Pero se me ha ocurrido que por qué no subo todo el tiro por el interior de la casa recto hasta el tejado, como te detallo:
1.- El tiro sube, y me encuento con un falso techo de pladur (no problem), y luego el primer forjado, que supongo sean bovedillas.
2.- Una vez en la segunda planta, sale por detras de una pared (espacio entre la pared de la habitación y la fachada), como una especie de falso hueco, precisamente en la habitación más fría de la casa. Es decir, en esta planta no se ve el tubo.
3.- Atraviesa el forjado del tejado hasta el exterior
Ahora van mis dudas:
.- Ahora que he pensado en hacerlo interior, el tubo lo puedo poner simple, o el de doble capa sigue siendo recomendable, porque con el de doble capa me evito poner p.ej. lana de roca verdad ??
.- ¿ Cuál es la mejor manera de atravesar los forjados, con qué medios, y con qué se puede luego sellar o rellenar el hueco que queda entre lo “picado” y lo que ocupa el tubo ?
.- Sería conveniente en el falso hueco de la habitación, que me va a hacer de campana involuntaria, poner una rejilla para aprovechar el calor que genera el tubo y así abastecer a esa pequeña y fría habitación, verdad? O siendo tubo de doble capa no calienta ? Es mejor subir con tubo flexible el calor de una de las toberas ? Serían 2 metros y medio totalmente verticales.
.- Si al final optase por tubo simple, el tramo que asoma por el tejado lo tendría que forrar con ladrillo verdad ?
Por otra parte, y pensando en el aprovechamiento del calor que se desprende.
He pensado que ya que el insert tiene 2 salidas, una de ellas dejarla para el propio salón, junto con la que trae por defecto el insert, y la otra salida orientarla por el hueco de la escalera para que suba el calor por la escalera arriba, a no ser que sea mejor sacarla a la habitación superior antes comentada. De ser así, con poner una rejilla en el lateral de la campana, me saldrá el calor acumulado en el interior de la campana para que suba por la escalera. No te he comentado, que el insert iría justo al lado de la escalera que sube a la segunda planta.
Los tubos tengo entendido que se colocan como las bajantes de agua, no? La que baja entra en el interior de la que sube, verdad?
Las uniones aunque sea de doble capa se sellan??
IGual me he pasado con preguntas, pero estoy lleno de incógnitas que seguro me sabes responder.
Gracias de antemano.
Un saludo
Hola Marcos Buenas Tardes, por fin he sacado tiempo para poderle contestar a todas sus consultas, y muchas gracias por sus palabras tan amables; voy a hacerlo de forma esquemática, para no dejarme nada atrás.
-Al hacerlo interior, puede ponerlo simple, siempre y cuando, no haya mucha diferencia térmica entre plantas, porque de lo contrario, puede aparecer condensación, y para evitarla, sí tendría que colocar la lana de roca, por supuesto el doble tubo también puede ponerlo y se evita de utilizar adicionalmente la lana de roca.
-Normalmente para atravesar los forjados, es a base utilizar un martillo de picar, porque aunque existen brocas especiales, muy pocos profesionales disponen de ellas, para sellar entre el forjado y el tubo, tiene dos opciones, cierre lo máximo que pueda dejando como unos 2 cm. aprox., y ya esta, o selle también entre el forjado y el tubo con silicona refractaria, eso ya a su gusto.
-Pues sí puede utilizar el calor que se va a acumular ahí, pero si colocamos tubos dobles el calor sería menor, y si aislamos habría que organizarlo de manera, que canalicemos la calor a nuestra rejilla, es decir, colocar la lana de roca, de forma y manera que no perdamos el calor y nos salga por la rejilla.
-En principio, no parece estar lejos, y creo que podría hacerlo.
-Sí el último tramo, tendría que recubrirlo y para más seguridad aislarlo.
-Con respecto a las salidas adicionales, no es necesario para aprovechar esa calor tener que sacar ningún tubo, se lo digo, por lo que comenta de poner una de las salidas al salón; con lo que yo haría lo siguiente, una salida a la habitación, utilizar el calor natural con la rejilla que da a la campana, para la escalera, y la otra salida tapada, para que ese calor también salga al salón.
-Si los tubos se colocan tal y como describe usted, y si las uniones, se recomienda que se sellen.
Espero haberle respondido a todas sus consultas, pero si me he pasado alguna, le pido disculpas, y ya sabe que puede volver a preguntarme,
Saludos desde Sevilla.
Muchísimas gracias.
Por lo que deduzco de tus recomendaciones, creo que al final optaré por:
.- Poner todo con doble tubo así me curo en salud en condensaciones y no pongo lana de roca.
.- subir el calor de una de las toberas a la rejilla a la habitación de encima.
.- Abrir una rejilla en la campana para el tiro natural del hueco de la escalera para que suba el calor generado en la propia campana
.- Y tapando la otra tobera, entiendo que el calor generado va a salir al 50 % por el tubo que sube a la habitación, y el 50 % al salón por la salida original del insert. Y como inevitablemente se genera calor en la campana, ese es el que sube por la escalera. Me equivoco ??
.- En el tejado, por estética lo recubriré con ladrillo cara vista para que sea igual que las salidas de humos que tenemos de la campana y caldera. ¿El remate superior de la chimenea se puede hacer como los otros que tengo que es de hormigón formado por 4 anillos separados por tacos (remate típico de chimeena)?.
Lo que no tengo claro, es que posiblemente en la habitación de arriba me tenga que desviar un poco para salvar un casetón del tejado mediante 2 codos de 45º. No pasa nada, no?
Gracias de nuevo. Me gustaría tenerte de vecina para consultarte a cada paso cuando haga la obra, ja ja
Adios.
Hola Marcos, vecino virtual
, veo que has tomado buena nota, sólo unas cuantas apreciaciones, el aire caliente que saldrá del insert, correspondería a 1/3 parte por cada salida, es decir, salida a la habitación 1/3; salida tapada+salida al salón 2/3.
En respuesta a tu pregunta, no te equivocas, ese calor que se genera entre el insert, y el ladrillo, al abrir, la rejilla, será el que saldrá a la escalera.
El sombrerete, puede ser de hormigón, el típico para chimeneas, siempre y cuando no vivas en una zona muy ventosa, si vives en zona muy ventosa, es recomendable utilizar mejor el anti-revoco.
Con respecto al posible desvío, puedes utilizar los dos codos de 45º, pero procura que la separación entre ambos no exceda de los 50 cm.
Espero que este todo aclarado, y quedo pendiente, que nos comentes que tal ha
quedado todo,
Un abrazo.
Y otra cosa más después de releer sus recomendaciones.
El salón es de 30 m2, pero es rectangular 8×3.5 más o menos. El insert va colocado en un lado de 3.5 direccionado a todo lo que es el salón de largo. Está en la zona de estar, es decir donde el sofá, por tanto la salida natural del insert entiendo que me cubra esa zona, pero para que el calor llegue al resto del salón, había pensado en la otra tobera con una rejilla superior, para que de alguna manera salga por arriba como “propulsado” y así evitar que el empuje natural generado por las corrientes de aire frio-caliente, me mande sin querer tanto calor caliente por la escalera arriba.
Me equivoco? o sigues pensando que con la tobera tapada vale?
Gracias
Mary Carmen buenas tardes
Tengo una chimenea qye desde inicio tiene el roblema de revoco de humo, por eso casi no se usa.
Por favor puedes ayudarme de como podria areglar esto?
indicame que informacion requieres y con gusto te la envio
Gracias de antemano
Tomas Pacheco
tpacheco1959@gmail.com
Hola Tomas, quiero ayudarte, pero para poderlo hacer, necesito toda la máxima información que tu me puedas dar, tipo de chimenea, instalación que tienes instalada (detallando tipo de tubo o conducto), tipo de sombrerete, cuando da el humo si es nada más encenderla o cuando lleva tiempo encendida, si tienes obstáculos cerca…
Mi consejo para que te sea más fácil, ve siguiendo los pasos del post, para comentarme aquellos datos que sabes o puedes saber, y luego cualquier cosa que pienses me puede ayudar, para esclarecer que provoca que tu chimenea de humo.
Seguro que entre los dos, daremos con el problema y luego te propondré la solución,
Saludos.
Hola Tomás, me ha encantado, la presentación que me ha enviado a mi correo, muy original, y completa; por la información que me muestra, creo que el problema puede estar en que su tiro no funciona al 100%, y me explico, funciona, porque al principio no le da humo, pero no trabaja lo suficientemente bien, pues al disminuir la velocidad inicial del fuego, es cuando le provoca el humo.
Yo le voy a decir, que ayudaría para que el tiro trabaje mejor, y mi recomendación, es que vaya ejecutando cuestiones, por orden de simplicidad, o con menor coste añadido, en el momento que funcione el tiro, no será necesario hacer todas las acciones que yo le voy a proponer, ¿No sé si me he explicado?
1/ Aumentar la altura del tiro, por un lado esta pegada a la cumbrera del tejado, y además, no cumplimos el requisito de los 4 metros mínimo, (se empieza a contar desde dónde comienza el conducto de salida del humo)
2/Sustituir el sombrerete, por las imágenes que me ha enviado, se aprecia que el sombrerete esta demasiado cubierto, y aunque el diámetro que tiene de conducto es grande, la salida se queda pequeña.
3/Colocar aislante recubriendo las paredes de la salida de humos, el humo asciendo mejor cuanto más caliente esté el conducto de salida, por lo que al aislarlo, conseguimos que la temperatura sea más alta que la que es actualmente.
4/Entubar toda la salida de humos, el humo asciende mejor cuando avanza por un conducto en forma circular, por lo que con esta medida favorecemos el ascenso.
Creo como ya le he dicho antes, que posiblemente llevando a cabo estas acciones, su problema quedará resuelto, y muy probablemente, no tenga que ejecutarlas todas,
Espero que se solucione su problema, y que me mantenga al día de sus acciones,
Saludos, desde el Sur
Ante todo felicitaros por el blog, me parece muy completo y muy bien explicado.
Tengo un chalet de planta baja y alta. en la planta baja me han instalado una chimenea con compacto hergom c-3, la chimenea va por el exterior de la vivienda con tubos de acero inoxidable cerrados con briqueta de imitación de ladrillo. Escribo este post para narrar el conjunto de errores que los instaladores de mi chimenea han cometido, probocandome dos problemas por un lado olor a humo en casa y por otro pasta negra de condensación en el exterior:
1º- La altura de la chimenea no sobrepasa el cumbre.
2º – los tubos de la chimenea los colocaron sin introducir silicona para pegarlos, ni cinta de aluminio para que no perdiera tiro, por lo que se han soltado, pierde humo y pierde tiro.
3º- El anillo aspirador estático del final de la chimenea estaba mal colocado, en vez de poner base-anillos y tapa, me colocaron cuatro bases y tapa, con parte del tubo anulando las salidas de humo, por lo que no funcionaba correctamente.
4º- Las briquetas que revisten los tubos no estaban correctamente sellados, por lo que entra aire en contacto con el tubo, se produce condensación y sale al exterior una sustancia negra que resbala por todo el exterior de la chimenea.
5º- Entre los tubos y las briquetas que los recubren no me han puesto aislante, por lo que se enfrian los tubos rápidamente cuando se apagan y el aire frio baja por la chimenea y me da olor a ceniza.
6º- La conexión de los tubos con el hogar lo han hecho con yeso y al calentar se ha rajado y pierde humo.
7º- La campana de madera, preciosa por fuera, no la han puesto aislante en el interior, por lo que con la temperatura de los tubos se ha rajado.
8º- En la campana no me han puesto entrada de aire de ventilación ni salida, por lo que cogía una temperatura enorme.
Todo esto me lo han montado profesionales en su sector…. y me lo han cobrado como profesionales.
Tras ir solucionando problema tras problema y después de dos años de olor a humo, preocupaciones y gastar otra vez un montón de dinero, creo que lo tengo resuelto y funciona correctamente.
Hoy me encanta como funciona y el calor que da a la casa, y por supuesto lo que ahorra en calefacción, pero es una verguenza los errores que cometen en la construcción y los dolores de cabeza que nos dan a los ciudadanos de la calle.
Buenas Tardes, me da mucha pena leer comentarios como el suyo, por suerte no todos somos iguales, y existen en mi sector muchas empresas que de verdad si son profesionales, por lo que si no saben hacer algo lo preguntan, para evitar cometer errores tan flagrantes, como los que ha cometido, la empresa que ejecutó la instalación de su chimenea.
De hecho, tengo comentarios consultándome dudas, en este mismo post, hechos por albañiles, que no sabían como acometer ciertas cuestiones, por lo que le insisto, por suerte, hay empresas que se preocupan por aprender de aquellas cuestiones que no conocen o no dominan.
Sin ir más lejos, nosotros solemos organizar Jornadas prácticas, encaminadas a los profesionales del sector, dónde explicamos de forma práctica, sobre los productos y formas de aplicación, para evitar en la medida de lo posible, que los nuevos productos que en nuestro gremio son constantes, sean aplicados valga la redundancia de forma errónea o defectuosa.
Me alegro que haya compartido con nosotros, su traumática experiencia, y si no le importa me voy a quedar con lo bueno, que es que ya su problema se solucionó, y ahora puede disfrutar de su chimenea.
Un abrazo
hola:
Necesito ayuda, he instalado una estufa de leña, funciona bastante bien pero mi problema es en el tejado cuando la enciendo entra humo por el sun, estos están distanciados de la chimenea unos tres metros me he planteado sellarlos pero lo malo es que tengo otra chimenea que sale del salón y cuando enciendo la otra y la del salón permanece apagada también entra humo. Esto es un fastidio no se que hacer gracias.
Buenos Días, por lo que comenta, entiendo, que tanto las salidas de las chimeneas como los respiraderos, se encuentran a la misma altura aproximadamente, por lo que una posible solución sería, elevar la salida de la chimenea principal, también la salida de la otra chimenea, pero que no queden a la misma altura éstas dos salidas, quizás, sólo cambiando las alturas se le solucione el problema, si no es así, tendrá que sustituir su sombrerete actual, por antirevoco, que es un sombrerete que queda algo más cerrado, con lo que dificulta, un poco más la posible entrada de humo de la otra chimenea.
Usted ya me confirma si están todos a la misma altura, pues si no es así, habría que ver otra posible solución,
Saludos.
hola.
sois imcreibles,mira mi problema esque e istalado ace un mes en el salon(29mtrs) una hydro-brompi 70 y la verdad esk va fantastica pero no sabemos que acer ya para que no se ponga el cristal como un tizon a la hora de haberla encendendido, y eso que se supone que trae el sistema de cristal limpio.Esta situada en un rincon por lo que lleva a la salida de humos un tubo de 70 y luego codo d 45º, y despues6 mtrs de tubo ya que tengo buardilla, los istaladores ya an venido 7 veces y na, que si las regillas de la campana que si taladran para que aga mas cortina de aire………….en fin que estamos desesperaos.
saludos y gracias de antemano
Buenos Días, le digo lo que está en su mano para intentar conseguir que no se ensucie tanto, pero ya le adelanto, que una gran parte del problema no esta en su mano ni en la de los colocadores, el poderlo solucionar, pues viene definido por el tipo de combustión de su chimenea.
Lo que puede hacer:
-Intente ubicar los palos lo más pegado a la pared del fondo del insert.
-Mantenga el tiro abiertos, para que la cortina de aire del cristal pueda circular. (Esto provoca un mayor consumo)
Espero que se mejore en parte su problema,
Saludos.
Hola Mari Carmen. Fantástico trabajo el que haces. Enhorabuena.
Vivo en una casita de esas “acosadas” o adosadas. Tenía calefacción de gas-oil, la quité y la puse eléctrica, pero el consumo es excesivo y estoy pensando en poner una estufa de leña, para ayudar un poco a la electrica. Leyendo el blog y las consultas que te hace el personal me surgen varias dudas: podría conectar la salida de humos de la estufa a la chimenea antigua de la casa? Si no puedo poner la estufa junto a la chimenea, puedo poner algun tramo horizontal (por el techo) o eso provocaría humos y hollines.
Un saludo
Hola Juan Buenos Días, Muchísimas Gracias por su comentario, y en respuesta a su consulta, vamos a ir por partes, en principio pienso que lo ideal en su casa sería intentar aprovechar la salida que ya tiene de la chimenea antigua, pero antes de eso, sería muy recomendable saber más acerca de dicha salida, es decir, tenemos que ver de que materiales, como es el recorrido, en que condiciones se encuentra, etc…, si una vez valorados todos estos puntos, vemos que esta en buen estado y que cumple los requisitos de un buen tiraje, entonces podríamos utilizarla sin problema.
En caso de hacer una nueva salida, debería de evitar al máximo los tramos horizontales, y máxime si son distancias superiores al metro.
Espero haberle aportado algo de luz sobre sus dudas,
Saludos y a disfrutar de su estufa, verá como aparte de disfrutar de un calor confortable, ahorra bastantes euros, a fin de mes, y eso tal y como están las cosas, es algo a tener en cuenta.
Hola Mari Carmen. Me parece fantástica la ayuda que ofreces. Soy Agustín, de Cantabria, y he colocado una estufa panadero. Después de haber leído las soluciones que has dado tengo claro que mi instalación tiene un problema de condensación debido al tubo exterior sin aislar. Es un tubo de 150 mm y voy a hacer una prueba sobreponiéndole otro tubo de 250mm con lana de roca entre ambos. Mi duda es si el sombrerete lo debo poner en el tubo de 150 o en el de 250. Muchas gracias.
Hola Agustín, Gracias por tu comentario, intento hacer lo que puedo, y si con eso ayudo, pues bienvenido sea, con respecto a su consulta, en su caso particular, tendría que colocar el sombrerete sobre el tubo de 150,
Saludos y Buen fin de semana
Hola Mari Carmen,
Escribí hace unos meses con unas dudas de instalación. Pues bien, todo iba perfectamente hasta ayer.
Usando la misma leña “de siempre” (incluso más seca por el paso del tiempo) de repente de un día para otro, al abrir la puerta la estufa ha comenzado a revocar pero MUCHÍSIMO. Nunca había hecho ni el amago de revocar así que no entiendo que puede pasar… ya que ya ha habido condiciones meteorológicas iguales a las de ayer y hoy Quizás algún objeto ha podido atascar la chimenea? Se te ocurre alguna otra idea?
Muchas gracias de nuevo por toda tu ayuda!
Buenos Días Dani, últimamente se me han dado un par de casos, de clientes con tubos calorificados (doble tubo), que les ha pasado lo mismo que a ti, que de un día a otro de funcionar todo bien a un problemón con el revoque, tras una revisión de la instalación, hemos comprobado, que el problema ha sido, que el último tubo, que se une al sombrerete, se ha desplazado, haciendo que el sombrerete baje, no dejando espacio ninguno para que el humo pueda salir, la solución ha sido, fácil, volver a colocar en su sitio el último tubo y sombrerete.
Esta claro que debe haber algo que esté taponando el tiro, de forma total o parcial, y me inclino por pensar que puede ser lo que antes te he expuesto, pero míralo y me dices, a ver si juntos damos con el problema,
Saludos, y feliz Miércoles.
OK Mari Carmen, pues hoy está lloviendo pero mañana creo que hará sol así que subiré y te voy contando. Como siempre: muchas gracias!
Muy bien Dani, espero que mañana lo puedas hacer, a ver si tenemos suerte y tiene fácil solución,
Saludos y Buen fin de semana.
Hola! Perdona que no te había contado el desenlace. Finalmente se trataba de que estaban obturados los tubos, tengo un tramo bastante largo a 45º y esto no ayuda. Comprobé lo del sombrerete y no era, así que procedimos a desmontar la estufa y deshollinar. Salieron como “piedrecitas de ceniza” que tenían obstruído el conducto.
Ahora yan funciona de nuevo. Por suerte tengo acceso fácil al tejado y puedo desmontar la estufa también sin problema.. porque me temo que me tocará hacer esto 1 vez antes de la temporada de frío y otra pasadas las navidades cada año.
PD. Crees que los productos anti-hollín me podrían ayudar?
Saludos y mil gracias!
Muchísimas Gracias Dani, por compartir con nosotros el desenlace de tu problema, por suerte, puedes acceder a tu instalación desde el tejado con facilidad, cosa que no todo el mundo puede hacer.
La verdad que la limpieza del tubo, es algo que muchas personas no hacen, pero que es fundamental para un buen tiraje de la chimenea, con respecto a tu consulta, es un rotundo Sí, el deshollín, es un producto extraordinario, que ayuda bastante para conseguir que los residuos que se suelen emitir normalmente, durante la combustión se adhieran a los tubos, de hecho la utilización de éste producto con regularidad, puede hacer que no sea necesaria la limpieza de la tubería de forma anual.
Dani, me alegro muchísimo que todo este resuelto, ya me comentas, si al final decides utilizar deshollín, que tal te ha ido,
Un abrazo y Feliz Semana Santa
estimada Mari Cármen, muy interesante y sobre todo muy útil el post. Quería comentar que estoy intentando sacarle mayor provecho a una chimenea en una casa muy antigua cuya salida de gases es de ladrillo pero hay que hacerle varias reparaciones. En principio opté por dejar la salida de gases (en mal estado = con varios agujeros) e introducir un tubo de acero en su interior. Como segunda idea me gustaría aprovechar el calor que sueltan las paredes del tubo para calentar agua con un sistema de tanques verticales que “abrazaría” al tubo en casi 4 metros de recorrido. Lo que me gustaría saber es qué temperatura aproximada despide ese tubo y si usted piensa que sería suficiente para calentar agua a una temperatura aproximada de 80° C. Muchas gracias y muy agradecido por su respuesta.
Sergio Buenos Días, Gracias por su comentario, me parece muy interesante su idea, yo siento decirle, pero nunca me he parado a ver la temperatura que alcanzan los primeros tubos, cuando el fuego esta fuerte, entiendo que la temperatura que llegará a alcanzar debe ser muy elevada, pero no sabría decirle si suficiente para poder calentar el agua a unos 80ºC.
Yo en su caso, antes de hacer nada, intentaría medir, la temperatura de los tubos, para confirmar que lo que usted quiere es viable, aunque me imagino que eso ya lo ha pensado; lo que le rogaría, que compartiera con todos nosotros, en caso de medirlo o de ejecutarlo, su experiencia, para poder aprender más al respecto.
Suerte y Gracias por compartir sus reflexiones,
Saludos y feliz semana.
buenas!!!
Aber si me podeis ayudar con el problema que tengo. tenemos una chimenea recién puesta, los primeros 4 dias nos ando genial, pero al 5 dia empezo a entra muchísimo humo en la sala, el fuego estaba muy vivo y derrepente se a pagaba todo el fuego y sale todo el humo por la sala, luego la leña cojia denuevo fuego, es verdad que tenemos una pared muy cerca en la salida, pero se supone que nos afectaria si hace viento este y ese dia no lo hacia, y lo que no entiendo es que los primeros días ande genial y luego entre todo el humo, ahora cundo la encendemos anda bien pero a la ora o asi otra vez entra humo. luego tambien queria comentar que dentro de la pantalla t tenemos una chapa inclinada que nose para que es y puede obstaculizar que el humo salga.
gracias
Nai Carlos, Buenas Tardes, una pregunta ¿Cuantas veces has encendido la chimenea, después del incidente que te ocurrió el 5º día? Necesito saber ese dato, para poder orientarle mejor,
Espero su respuesta, Gracias,
Saludos y feliz martes.
al dia siguiente y luego a los 10 dia otra. en total 2 veces mas
Nai, Buenos Días, le voy a decir lo que creo que le ocurre, por lo que me comenta, creo que debe ser problema de la pared que tiene cerca de la salida, en momentos de rachas de aire, puede provocar que el humo descienda por la salida, que parezca que el fuego casi se apaga y que luego continue la llama; y le explico, he llegado a ésta conclusión, por el hecho, que en los 4 primeros días, no le ha ocurrido, y cuando es problema de falta de oxígeno por ejemplo, que podría ser otra explicación, le hubiera ocurrido desde el principio, y no ha sido el caso; en los posteriores dos casos, creo que ha ocurrido lo siguiente, el humo ha ido ascendiendo, y existen días en que la atmósfera se encuentra más bien cargada, con lo que al humo le cuesta más ascender, sale por la salida, y en vez de ascender rápidamente, empieza a acumularse cerca de ella, cuando hay una cantidad considerable, se acaba por acercar tanto a la salida, que ésta hace de chupón, e introduce el humo dentro de la habitación, por eso que al principio no le da revoque, pero si, tras un tiempo de estar encendida, la solución, pasa por subir más la salida de la chimenea, 0,50 cm. aprox. más que la pared que me comenta.
Con respecto a la chapa que me comenta, debe referirse al deflector, ésta pieza no provoca revoque, más bien, evita que se produzca una fuerte depresión, con una combustión demasiado rápida, con lo que ello supone, mayor consumo de leña, y calentamiento excesivo del insert.
Espero haberle podido ayudar,
Saludos y feliz miércoles
muchas gracias x la ayuda ahora tenemos que luchar con el ayuntamiento para poder subirla, x q tendriamos que subirla 2 metros mas, y me parece que no nos dejarían, que otra solucion podria abre, el ventilador electrico nos ayudaría? muchas gracias x todo
Buenos Días Nai Carlos, pues si que es un problema, ya se sabe que las múltiples normas, reglamentos y leyes, suponen viente mil trabas a cualquier cosa que uno quiera hacer; lo único que se me ocurre, y no estoy segura de que funcione, es colocar un sombrerete anti-revoco, éste tipo de sombreretes, evitan las ráfagas de aire, y son algo más cerrados que los habituales, quizás, con ese cambio evitemos que el humo acceda de forma fácil por la salida de humos.
Espero que nos comente, que ha pasado al final con su caso,
Saludos y feliz Jueves
ok, muchas gracias ya os contare lo que pasa al final, adiós
buenas!!!
Aber si me podeis ayudar con el problema que tengo. tenemos una chimenea recién puesta, los primeros 4 dias nos ando genial, pero al 5 dia empezo a entra muchísimo humo en la sala, el fuego estaba muy vivo y derrepente se a pagaba todo el fuego y sale todo el humo por la sala, luego la leña cojia denuevo fuego, es verdad que tenemos una pared muy cerca en la salida, pero se supone que nos afectaria si hace viento este y ese dia no lo hacia, y lo que no entiendo es que los primeros días ande genial y luego entre todo el humo, ahora cundo la encendemos anda bien pero a la ora o asi otra vez entra humo. luego tambien queria comentar que dentro de la pantalla t tenemos una chapa inclinada que nose para que es y puede obstaculizar que el humo salga.
Contestado en el anterior, entiendo que es el mismo comentario, Saludos.
si es el mismo. muchas gracias
OK, Eso había entendido.
hola mari carme ,tengo un fuego a tierra y me revoca humo. mi pregunta es puede ser porque la chimenea hace 3,5 metros y sobre pasa 1,5 de la parte mas alta del tejado o tengo k ponerle rejilla de ventilacion .gracias espero respuesta
Buenas Tardes, en respuesta a su pregunta, puede ser por la altura que no llega a los 4 metros, también, si la parte de la salida de humos no sobrepasa la parte más alta como mínimo, mínimo, 0,50 cm.; pero pueden ser más las causas, mi recomendación, que revise su instalación con lo que comento en el post, pero que además, analice otros datos como desde cuando da humo, de qué forma, en qué momento, …; pues, el caso de revoque no es tan fácil como decir, sota, caballo y rey, sino que hay que hacer un poco de investigación para dar con el problema,
Saludos
Hola
En vista a la profesionalidad que veo en este blog , me he decidido a escribiros porque tengo UN PROBLEMA .
Te cuento… Instalamos en casa hace unos meses una estufa tipo insert , con salida al exterior de la siguiente manera: sale desde arriba del insert con tubo negro vitrificado de 200 , de 1.20 aprox, se sigue de un codo de 45º, otro metro más que atraviesa la pared, luego otro codo de 45 para iniciar la salida en ascenso por el exterior, con el mismo tubo vitrificado, sigue en ascenso aprox 3metros, luego , para sortear el voladizo del tejado, hace de nuevo codo de 45, otro metro y otros 45 para finalizar 3m después, ya en recto., Al final del tubo hay un sombrerete fijo. El problema : desde el inicio de uso de la chimenea , chorrea por las juntas la brea, en mucha cantidad, de modo que me ha manchado la pared de la casa, incluso gotea cada vez que se enciende por el suelo del jardín. Las juntas estaban selladas con masilla refractaria desde que se instaló. No sólo rezuma por las juntas, también por el final del tubo a nivel del sombrerete. No hay problema de tiro ni de humos en la casa, aparentemente funciona bien, pero estoy desesperada con los chorros de brea que mojan toda la pared cada vez que enciendo la estufa. Sin exagerar, en un dia se podria llenar entre 250 y 500 ml de líquido, que no es ninguna broma. No es sólo un problema estético,. el olor en la zona del jardín es importante y, desde luego, nada agradable.
Madre mia, siento enrrollarme tanto, pero no sé cuál es la solución. ¿Es cambiar el tubo por uno de doble capa?, y poner sombrerete antirevoco? No puedo reducir los codos, y de todas formas el tiro no parece ser el problema.
Por favor, ¡¿Qué puedo hacer?!
Un saludo desde Valencia. El blog es fenomenal. Muchas gracias…
Buenos Días, su problema tiene solución, lo que a usted le chorrea es fruto de la condensación, éste fenómeno se produce, cuando hay un cambio de temperatura brusco, entre los distintos tramos del recorrido de salida, por lo que para solucionar su problema, tendría dos opciones:
1/Sustituir como bien dice usted, los tubos que tiene ahora por calorificados (doble capa), (no sería necesario sustituir el sombrerete, ya que comenta que no tiene problema con el tiro)
2/Recubrir de obra la salida de humos, incorporando a ser posible, aislante entre la obra y el tubo.
Con cualquiera de esas dos opciones, debería desaparecerle el problema.
Saludos y feliz semana
Muchísimas gracias, Mari Carmen.
Tiene un blog fantástico que sirve de gran ayuda.
Feliz fin de semana !
De nada, me alegro que os sirva, ya que esa es lo que pretendemos, aportar soluciones.
¡Igualmente y Feliz Semana Santa!
Hola Mari Carmen
Hace algun tiempo ya te pedi consejo y me fue todo bien y ahora que vuelvo a tener un problema pense que quien mejor que tu para aconsejarme tan bien como siempre.
Te cuento , compre un casette de la marca Ferlux modelo 860 a muy buen precio y casi sin uso de segunda mano y la instale . Lo que me ocurre es que a los 15 minutos de tenerla encendida y teniendo el interruptor e
